两插一体式带线电源插头三维设计作品

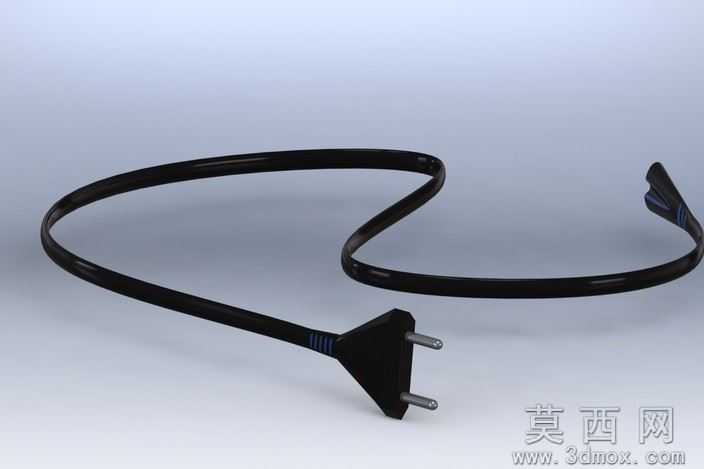

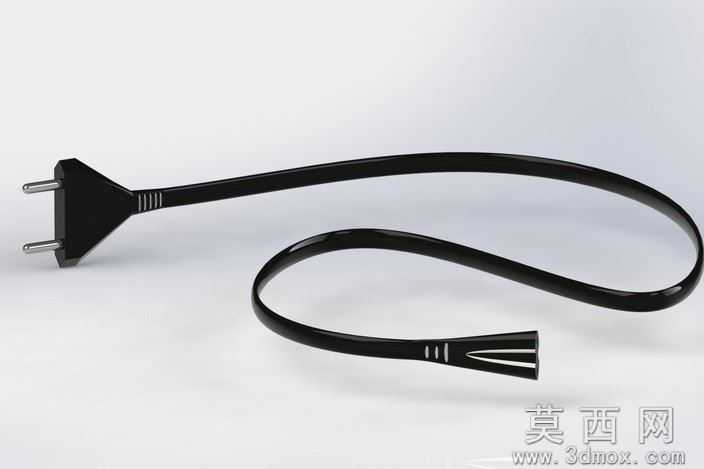

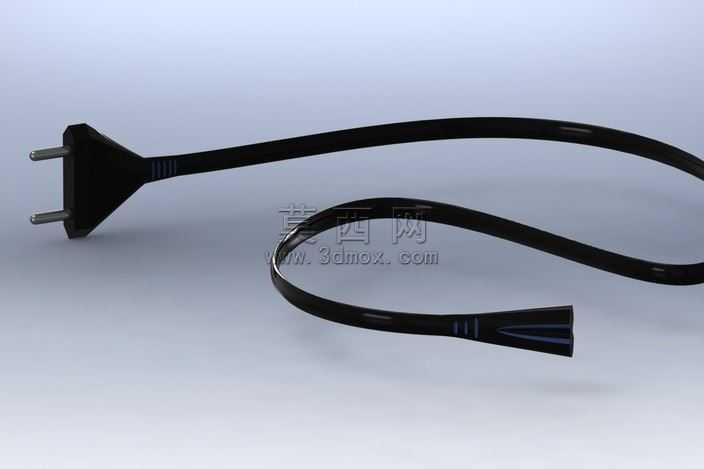

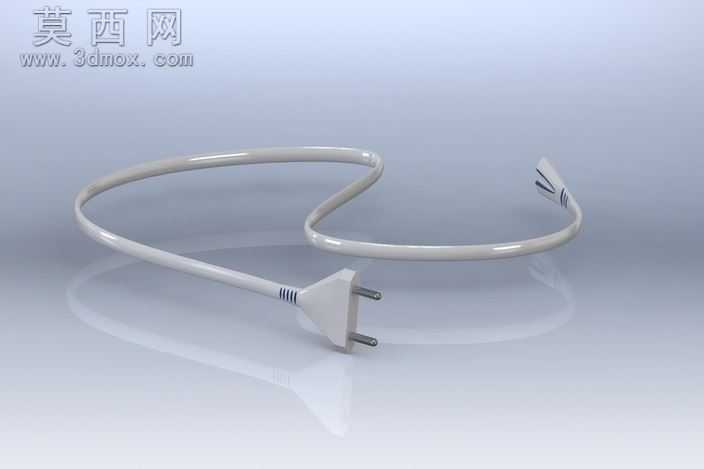

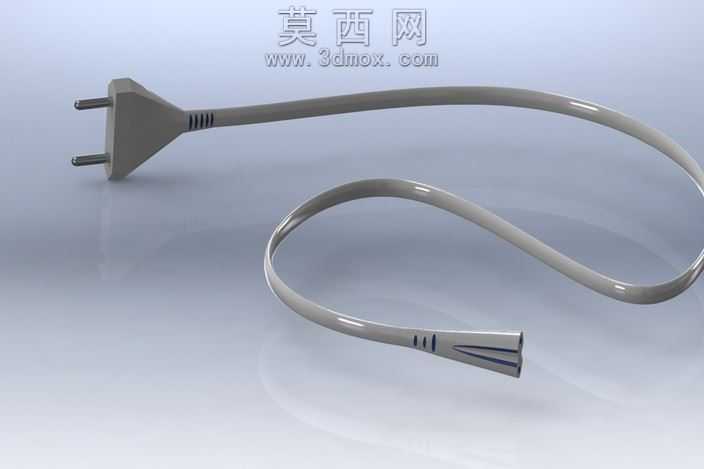

本作品为两插一体式带线电源插头的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先对插头的插脚部分进行基准定位，按照国标两扁插的尺寸规范绘制插脚截面轮廓，通过拉伸特征生成金属插脚实体，同时对插脚与塑胶主体的嵌合位置做了限位卡槽结构设计，保证插脚装配后不会出现松动、转动的问题。插头的塑胶外壳部分采用多段放样特征构建，从插脚端的梯形截面平滑过渡到出线端的圆弧收窄造型，外壳表面做了细微的磨砂纹理处理，在出线位置设计了多道环形防弯折筋位，模拟真实插头的抗弯折结构，避免线材根部反复弯折出现断裂。线材部分采用扫掠特征完成建模，路径绘制还原了线材自然弯曲的松弛形态，截面为标准双层电源线结构，外层为灰色PVC绝缘层，内层模拟了双芯线的排布结构，线材末端做了分叉开口设计，还原了裸线端的出线形态，分叉位置同样设计了加强筋结构，提升末端的抗拉扯性能。渲染阶段采用哑光塑胶材质赋予插头外壳，金属插脚采用镀镍金属材质，调整材质的粗糙度与反射参数还原真实金属的哑光金属质感，线材外层采用半哑光PVC材质，添加细微的表面凹凸纹理模拟真实线材的表面触感。场景搭建采用浅灰色渐变背景，搭配柔和的三点布光，主光从侧上方打亮插头主体轮廓，补光弱化阴影区域的死黑问题，轮廓光勾勒出线材的曲面形态，最终渲染效果清晰呈现插头的整体造型、结构细节与材质质感。设计过程中重点考量了插头的人机握持形态，外壳的弧度贴合手指握持的曲线，插脚的间距、伸出长度均符合民用电源插头的安全规范，防弯折筋位的间距、深度都经过参数调整，既保证结构强度又不会出现过硬无法弯折的问题，整体模型结构完整，细节还原度高，可用于产品展示、结构教学、配件选型参考等场景。
