卡特设备配套变径连接离合器壳体结构

项目分类:通用机械零部件 发布时间:2022-05-13 ID:633690
  • 卡特设备配套变径连接离合器壳体结构

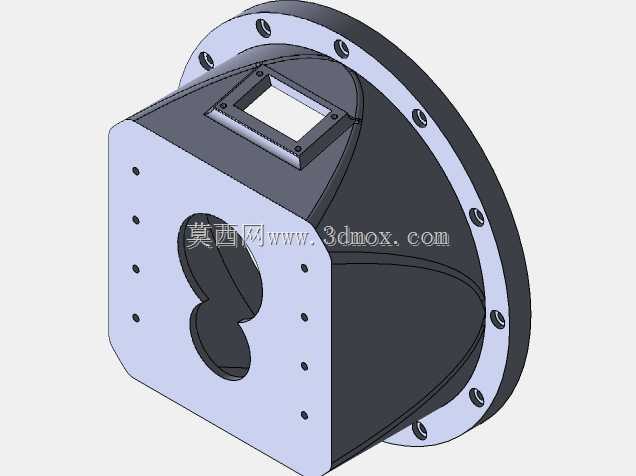

  在重型工程机械的动力传动链路中,离合器壳体承担着动力输入端与执行端的衔接防护、定位支撑核心作用,这款适配卡特系设备的变径结构离合器壳体,主要应用于大扭矩输出的工程机械设备传动单元,常见于6吨级小型工程机械的动力传输工位,衔接发动机飞轮端与离合器总成、变速箱输入轴段,为内部离合摩擦片、压盘、分离轴承组件提供封闭的安装腔体,同时隔绝外部泥沙、扬尘侵入传动摩擦副,避免磨粒磨损降低离合组件使用寿命。从结构设计逻辑来看,这款壳体采用方圆过渡的变径腔体结构,大端为带均布螺栓孔的圆形法兰对接面,对接发动机飞轮壳端面,法兰面沿周向均匀布置8个螺栓过孔,孔位公差严格控制在±0.05mm范围内,保证对接后同轴度偏差不超过0.1mm,

  避免动力传输过程中出现偏载振动;小端为方形安装面,面上预留多组呈对称排布的螺纹安装孔,用于对接变速箱输入侧的安装支座,方形面中心开设异形过孔,该孔型匹配离合器分离拨叉的动作行程空间,同时预留输入轴的穿装避让间隙,孔边缘做R3圆角过渡,避免应力集中在长期交变载荷下出现裂纹。壳体上部额外开设方形观察窗口,窗口周边预留4个螺纹安装孔,用于装配透明防尘盖板,日常维护时无需拆解整个壳体即可观察内部离合片磨损量、分离轴承工作状态,大幅降低维保作业的拆解工作量。腔体内部采用渐变式锥面过渡,从大端法兰到小端方形面的壁厚保持均匀6mm,既保证整体结构刚性,又避免壁厚不均导致的铸造应力残留,锥面的弧度设计经过扭矩载荷仿真验证,

  在额定1200N·m的扭矩传递工况下,腔体最大形变不超过0.08mm,完全满足重型作业工况下的结构强度要求。安装边界方面,大端法兰的外径尺寸匹配对应型号发动机飞轮壳的止口尺寸,止口配合采用H7/h6间隙配合,装配时可快速实现径向定位,无需反复调整同轴度;小端方形安装面的孔位中心距严格匹配对应变速箱的安装孔位,装配时螺栓可直接穿装锁紧,无需现场扩孔调整。实际使用场景中,这类壳体除了基础的防护、定位功能外,还承担着部分散热职能,壳体外表面不做额外的冗余加强筋,平整的锥面可在设备运行时通过空气流动带走腔体内离合片摩擦产生的热量,避免腔体内温度过高导致摩擦片烧蚀。设计过程中针对工程作业的常见冲击载荷,在方圆过渡的棱边位置做了加厚处理,

  加厚区域壁厚达到8mm,对应力集中的棱边位置做了圆弧过渡处理,经过10万次交变载荷模拟测试,该位置未出现应力超限情况,可适应矿山、基建等复杂作业场景下的颠簸、冲击载荷。壳体上的所有安装孔位均做了锪平处理,保证螺栓安装时端面贴合度达到90%以上,避免螺栓锁紧后出现局部应力集中导致的孔位开裂;上部观察窗的密封槽设计深度2mm,装配时嵌入橡胶密封条即可实现IP65级防护,满足户外作业的防尘防水要求。
