智能手机摄像头引导固定支架结构

　　该结构围绕手机外置拍摄辅助场景展开，核心作用是在不改动手机本体的前提下，为摄像头提供稳定的定位、支撑与拍摄角度引导。日常使用中，手机直接放置在桌面进行微距拍摄、文档翻拍、小型工件检测或固定机位录制时，容易出现镜头视轴偏移、机身滑移、俯仰角度不稳定等问题；该支架通过与手机背部及侧边轮廓形成贴合约束，使摄像头区域保持在预设位置，减少手持晃动带来的画面偏差。

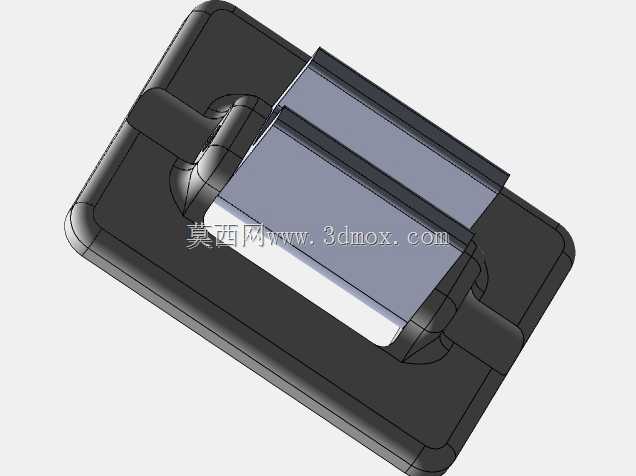

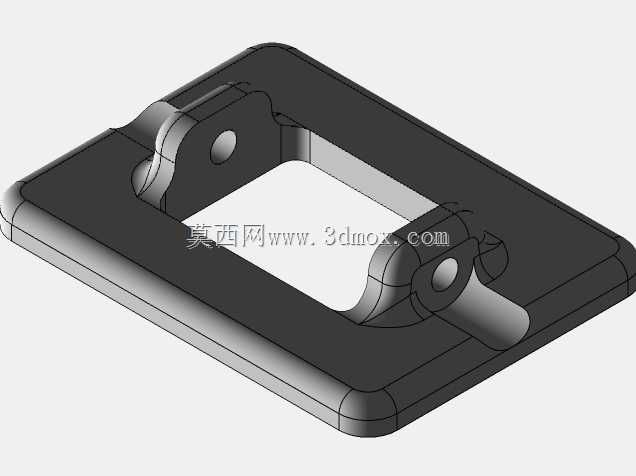

　　从实际装配关系看，支架主体采用轻量化承托形式，外形随手机背部摄像头周边空间布置，避免大面积遮挡机身。结构上预留两个螺钉装配位置，采用常见的5x16螺钉完成组合固定，螺钉穿过对应连接孔后将支架各部分锁紧，不需要额外粘接或复杂加工。对于三维打印制作场景，这种少零件、少紧固件的方案有利于快速验证：打印完成后只需清理孔位、检查配合面，再装入螺钉即可形成可用工装。

　　设计思路上，支架并不追求复杂调节机构，而是强调快速、简单和可重复定位。支撑部分与手机接触的位置需要控制压接范围，既要保证手机放置后不松脱，又不能压到按键、接口或摄像头镜片。摄像头引导区域应与镜头外圈保持安全间隙，防止刮伤镜片，同时让支架边缘不进入有效视场。若用于近距离拍摄，支架底面与放置平面之间的高度需要结合手机镜头焦距、物距和目标拍摄范围校核，避免画面边缘被支架遮挡。

　　外形尺寸方面，该类支架的边界主要受手机宽度、摄像头凸起高度和螺钉安装空间限制。手机背部贴合面应顺应机身弧度或平面特征，摄像头周围让位槽的深度要大于镜头凸起量，侧边限位结构不宜过高，以免影响手机取放。底部支撑面需要具备足够的接触面积，使手机在横放或指定拍摄姿态下保持稳定；若桌面较光滑，可在支撑面增加防滑垫或增大平面接触区域。螺钉孔位设计时应注意壁厚分布，孔周保留足够材料承受锁紧力，同时避免因局部过厚导致打印件收缩变形。

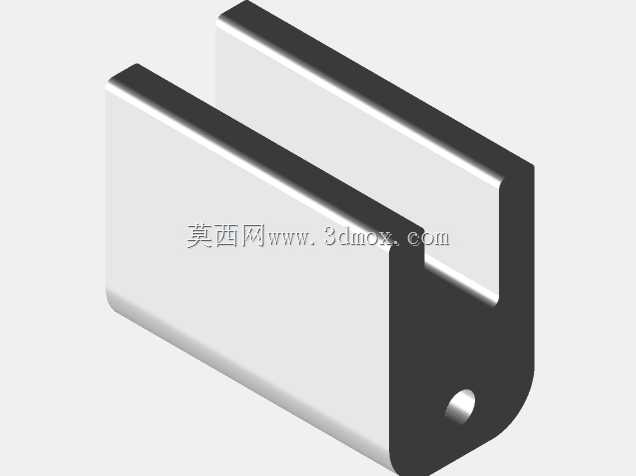

　　在工程建模过程中，可先依据手机外轮廓建立基准面，再确定摄像头中心线、支架承托面和螺钉轴线之间的关系。摄像头让位结构宜采用圆角过渡，降低应力集中；与手机接触的棱边应做倒角处理，减少硬接触造成的磨损。支架的旋转或角度引导特征需要服务于拍摄姿态调整，转动部位不能与手机壳体发生干涉，锁紧后应能保持角度不自行回落。

　　该结构适用于个人桌面拍摄辅助、小型数码配件开发、3D打印工装验证以及手机外接镜头定位等场景。建模时应重点检查手机装入路径、螺钉装配空间、镜头避让距离和支架站立稳定性，使实物装配后能够直接承担摄像头导向与机身固定功能。
