可转位硬质合金铣削刀具结构设计

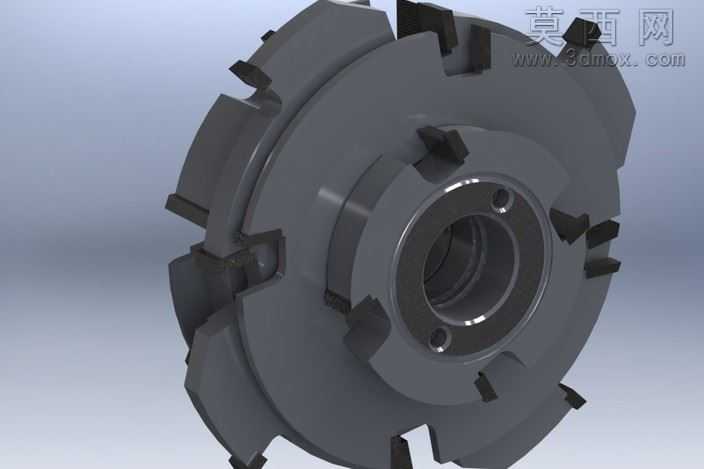

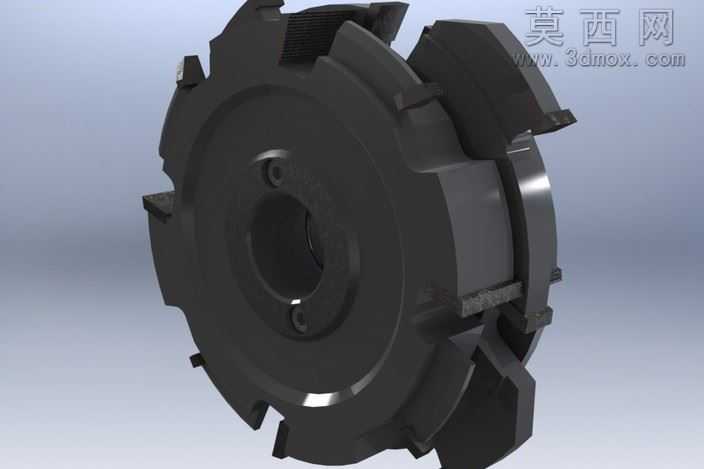

本作品为针对塑料型材窗口加工场景设计的铣削刀具三维模型，建模过程严格遵循机械加工刀具的实际设计规范，全程以真实加工尺寸为基准完成全参数化构建，确保模型各部分尺寸与实际量产刀具完全一致，可直接用于加工工艺模拟、刀具装配验证以及数控加工编程参考。建模阶段首先完成刀盘基体的结构搭建：刀盘采用盘类零件回转体基础结构，中心设置标准机床主轴安装孔，孔侧配套两个对称的定位销孔，用于刀具装夹时的周向定位，保证刀具高速旋转时的动平衡精度；刀盘外圆周向均匀分布多个刀槽结构，每个刀槽的定位面经过精准的角度约束设计，确保刀片安装后具备正确的切削前角、后角与主偏角，适配塑料型材铣削时的锋利切削需求，避免加工过程中出现塑料熔融粘刀、切口毛边等问题。刀片采用可转位硬质合金切削刀片设计，刀片与刀槽之间设置定位贴合面，通过压紧结构实现刀片的可靠固定，当单个切削刃磨损后可快速转位更换切削刃，无需重新对刀，大幅提升加工效率。材质渲染阶段，刀盘基体采用调质合金钢材质表现，赋予深灰色金属磨砂质感，还原刀具基体经过热处理后的表面状态；切削刀片部分采用硬质合金材质，添加细微的金属反光与刃口锐化效果，突出刀片的高硬度与锋利切削特性；安装孔与定位销孔部分添加金属机加工后的光亮质感，还原内孔经过精镗加工后的表面精度。结构设计上充分考虑刀具实际使用的可靠性：刀盘整体做动平衡优化结构，周向刀槽分布均匀，避免高速旋转时产生离心振动；刀片伸出量经过严格计算，既保证足够的切削深度，又避免刀片悬伸过长导致切削振颤；刃口部分做锐化处理，针对塑料材质切削的特性，设计更大的切削前角，减小切削阻力，保证切割塑料窗口框架时切口平整光滑，无毛刺飞边。整个模型的装配关系完全还原实际刀具的装配逻辑，各零件之间的配合间隙、定位关系都经过严谨校验，不存在结构干涉问题，可直接用于刀具的运动仿真、切削过程模拟，也可作为机加工工艺设计的参考模型，帮助工艺人员快速完成塑料窗口类零件的铣削加工方案制定。
