乘用车6.5J16寸五孔铝合金轮毂结构

　　该轮辋结构面向乘用车辆底盘行走系统的轮端装配需求，主要用于16英寸规格铝合金轮毂的方案校核、改装匹配以及轮周零部件干涉检查。轮辋宽度取6.5英寸，能够适配常见家用轿车、紧凑型SUV在195至225mm胎宽区间的轮胎安装要求，既兼顾胎侧支撑刚度，也保留了日常道路行驶所需的缓冲空间。

　　从实际装车场景看，这类轮圈多用于城市道路、普通公路以及轻载通勤车辆。轮端通过五颗螺栓与转向节或后桥轮毂轴头连接，螺栓孔分布圆直径为108mm，属于多款欧系及自主品牌车型常见的孔距规格。中心定位孔直径为63.3mm，装配时与轴头凸台形成同轴定位，可降低螺栓承受的剪切载荷，并在高速旋转时帮助轮圈保持稳定的回转中心。偏距取45mm，意味着轮圈安装结合面相对轮辋中心线偏向外侧，设计时需要重点核对轮辐内表面与制动卡钳、减振器筒身、悬架摆臂以及轮罩内板之间的间隙。

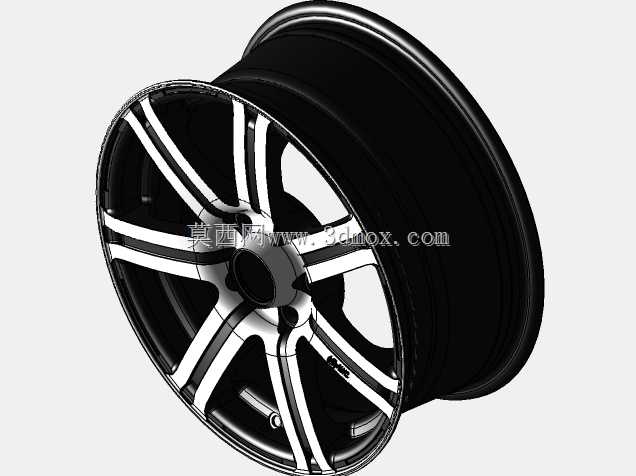

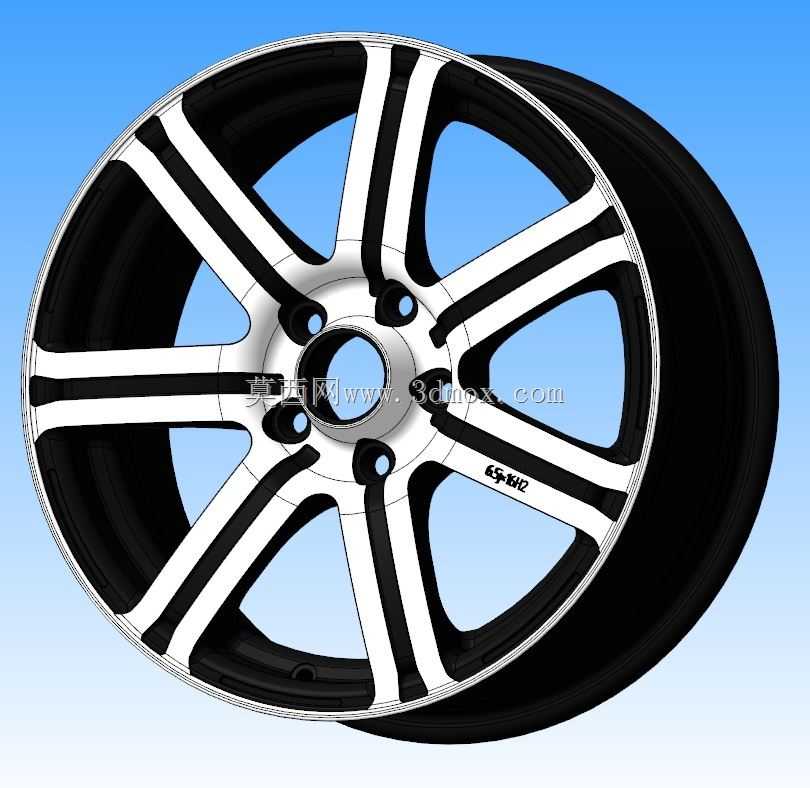

　　外形上，轮辐采用双五辐分叉式布局，视觉上形成十根辐条延伸至轮唇的效果。辐条从中心安装盘向外逐渐展开，截面宽度和厚度随受力路径变化，靠近轮毂中心区域材料分布较集中，以承受车辆起步、制动和转向时传来的复合载荷；向外缘过渡时，辐条适当收窄并保留较大镂空窗口，有利于制动系统散热。轮辋筒体部分包含胎圈座、轮缘、槽底和气门嘴安装区域，轮胎拆装时胎圈需沿轮缘进入槽底，因此槽底深度、胎圈座直径和轮缘高度都要与轮胎规格保持一致。

　　建模时可先依据轮辋宽度、直径、孔距、中心孔和偏距建立基准轴线与安装平面，再旋转生成轮辋筒体基础轮廓。轮辐部分适合以中心安装面为起点建立放射状草图，通过拉伸、拔模、圆角和阵列形成连续受力结构。螺栓孔周围需保留足够的承压面积，孔位分布应严格按圆周均布处理；中心孔与轴头配合处应控制同轴度，避免装配后出现偏心振动。轮辐背面与卡钳之间的包络空间需要结合制动盘直径、卡钳外形和最大转向角进行复核，防止满载跳动或极限转向时发生摩擦。

　　安装边界方面，轮胎充气后胎圈压紧在轮辋胎圈座上，轮缘负责限制胎侧轴向位移；轮毂螺栓穿过螺栓孔后压紧安装面，接合面粗糙度和有效接触面积会直接影响夹紧可靠性。若用于改装选型，还需结合胎宽、扁平比、悬架高度和轮眉空间综合判断外扩量，避免轮距变化后轮胎擦碰翼子板。该结构完整表达了轮辋筒体、轮辐、螺栓孔、中心孔及外观分色区域，可用于轮端装配关系检查、制动间隙分析、整车外观评审以及轮毂轻量化方案讨论。
