欧宝变速箱驻车锁止齿轮轴组件

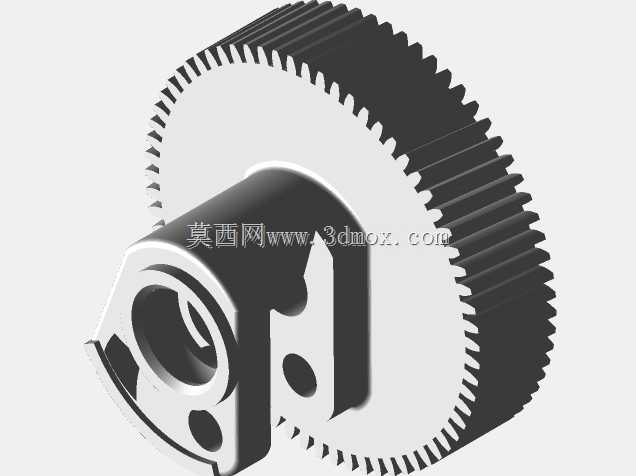

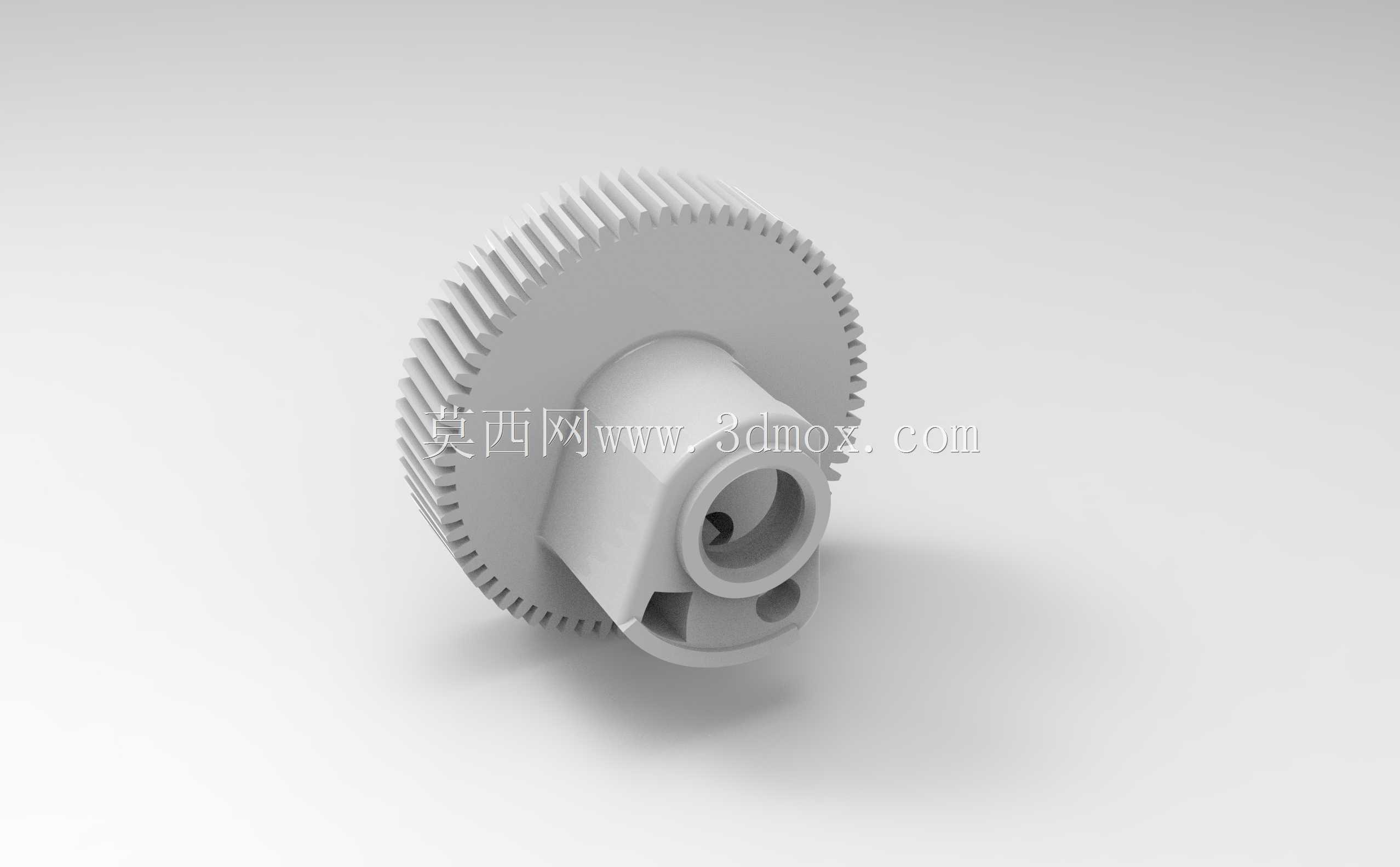

　　在乘用车自动变速器的驻车锁止机构开发环节，这套带斜齿齿圈的集成轴座零件，是驻车执行末端直接承接锁止力矩的核心承载件，常见于欧宝Easytronic机械式自动变速箱的P挡锁止单元中。从实际装车场景来看，当驾驶员挂入驻车挡后，换挡摇臂推动驻车棘爪卡入这套齿圈外缘的棘齿槽内，车辆在坡道溜动的趋势会通过轮胎、半轴、差速器最终传递到该齿圈上，棘爪与齿形的啮合会直接锁死输出轴的转动，避免车辆意外滑移。整套零件在建模时优先还原了齿圈与中心轴座的集成式结构，外缘整周加工连续渐开线斜齿，斜齿的螺旋角方向与变速箱输出轴的常啮合齿轮匹配，相比直齿传动，斜齿在动力传递过程中重合度更高，换挡啮合冲击更小，高速行驶时的齿轮啸叫也能得到明显抑制，齿圈的齿厚、

　　齿顶圆角都按照量产变速箱的承载规范做了细节还原，齿根处保留了卸载圆角，避免棘爪嵌入锁止时应力集中在齿根位置引发断齿故障。中心的轴座部分采用异形法兰布局，并非规则圆形轴套：轴孔内部预留了与输出轴配合的花键避让槽，侧面开设两个对称的定位销孔，既可以通过过盈压装与输出轴形成周向固定，也能穿入定位销彻底消除相对转动的间隙，法兰侧边的异形切边是为了避让变速箱壳体内侧的加强筋与驻车棘爪的摆动行程，在有限的变速箱腔体空间内，尽可能压缩零件的外轮廓占用，避免棘爪动作时与相邻部件发生运动干涉。做结构校核时首先要关注安装边界：齿圈的最大外径受变速箱后壳内腔的径向空间限制，齿顶与壳体内壁之间需要预留至少1.5毫米的安全间隙，

　　避免壳体受温度影响热膨胀后刮擦齿面；中心轴孔的同轴度需要控制在0.02毫米以内，如果轴孔与齿圈分度圆偏心，会导致齿轮啮合时间隙忽大忽小，不仅会加剧局部齿面磨损，还会让驻车棘爪的入槽位置出现偏移，极端情况下可能出现P挡挂入后棘爪无法完全卡入齿槽的半锁止风险。轴座法兰端面上的两个通孔，除了作为定位销孔，在部分改型方案中也可以穿过固定螺栓，将整个齿轮组件锁紧在输出轴的轴肩端面上，双重防松的设计可以承受车辆反复坡道驻车带来的交变冲击载荷，避免长期使用后零件出现轴向窜动。齿圈的厚度方向尺寸也经过匹配，斜齿的齿宽需要和配对的传动齿轮齿宽对齐，啮合时两端预留少量错位余量，补偿轴系在负载下的微小弯曲变形。在维修替换场景中，

　　这类零件属于变速箱驻车系统的易损检查项，当车辆出现P挡挂入后仍有溜动、挂P挡时有明显金属撞击异响的情况，拆解后首先要检查该齿圈的棘齿齿面是否有打毛、崩边，轴座与输出轴配合的孔位是否出现磨损松旷，三维建模过程中把所有配合面、避让缺口、齿形参数完整还原，既可以用于新变速箱的驻车机构运动仿真，模拟棘爪在不同转速下的入槽动态过程，验证锁止动作的可靠性，也可以作为售后替换件的加工参考，对照原厂尺寸完成逆向建模后，通过数控铣削或者线切割工艺完成样件试制，再经过台架的疲劳锁止测试，验证其能承受规定的坡道溜车力矩而不发生塑性变形。建模时异形法兰的每个切边轮廓都对应壳体内的实际避让空间，两个安装孔的孔距、孔深都严格按照装配尺寸链推导，保证零件压入输出轴后，所有相邻的换挡拨叉、转速传感器、壳体加强筋都不会出现运动干涉，整套结构把传动齿轮与驻车锁止齿盘的功能集成在同一个零件上，减少了变速箱内部的零件数量，缩短了装配工序，也让整个驻车执行单元的轴向尺寸更加紧凑，适配横置前驱车型变速箱舱狭小的布置空间。
