摩擦式离合器总成三维结构设计

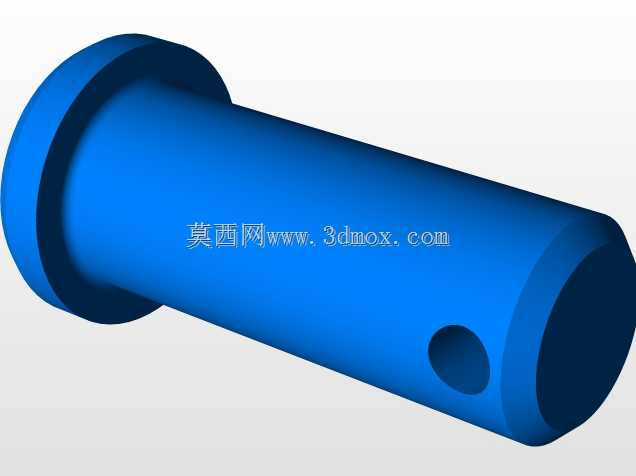

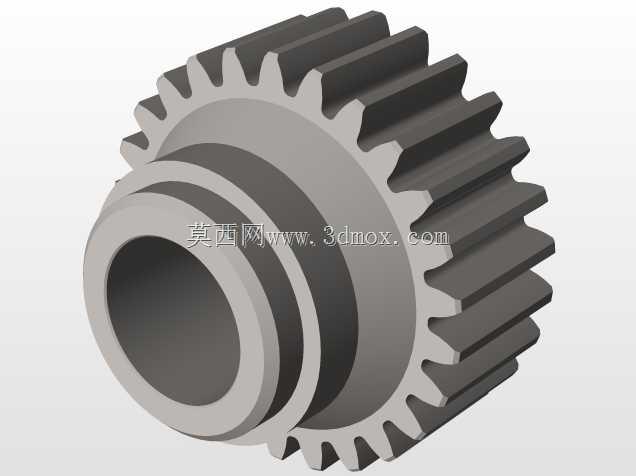

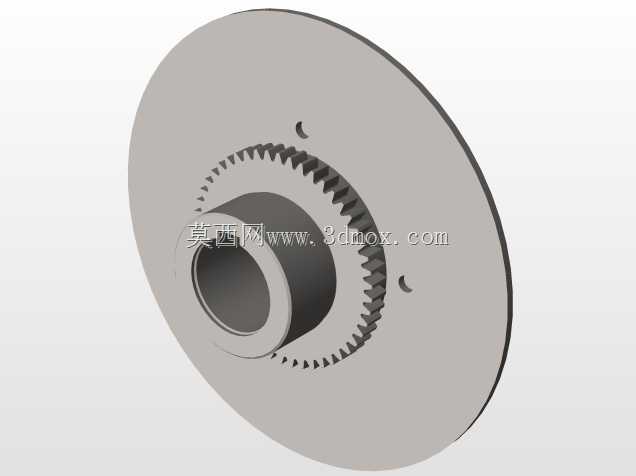

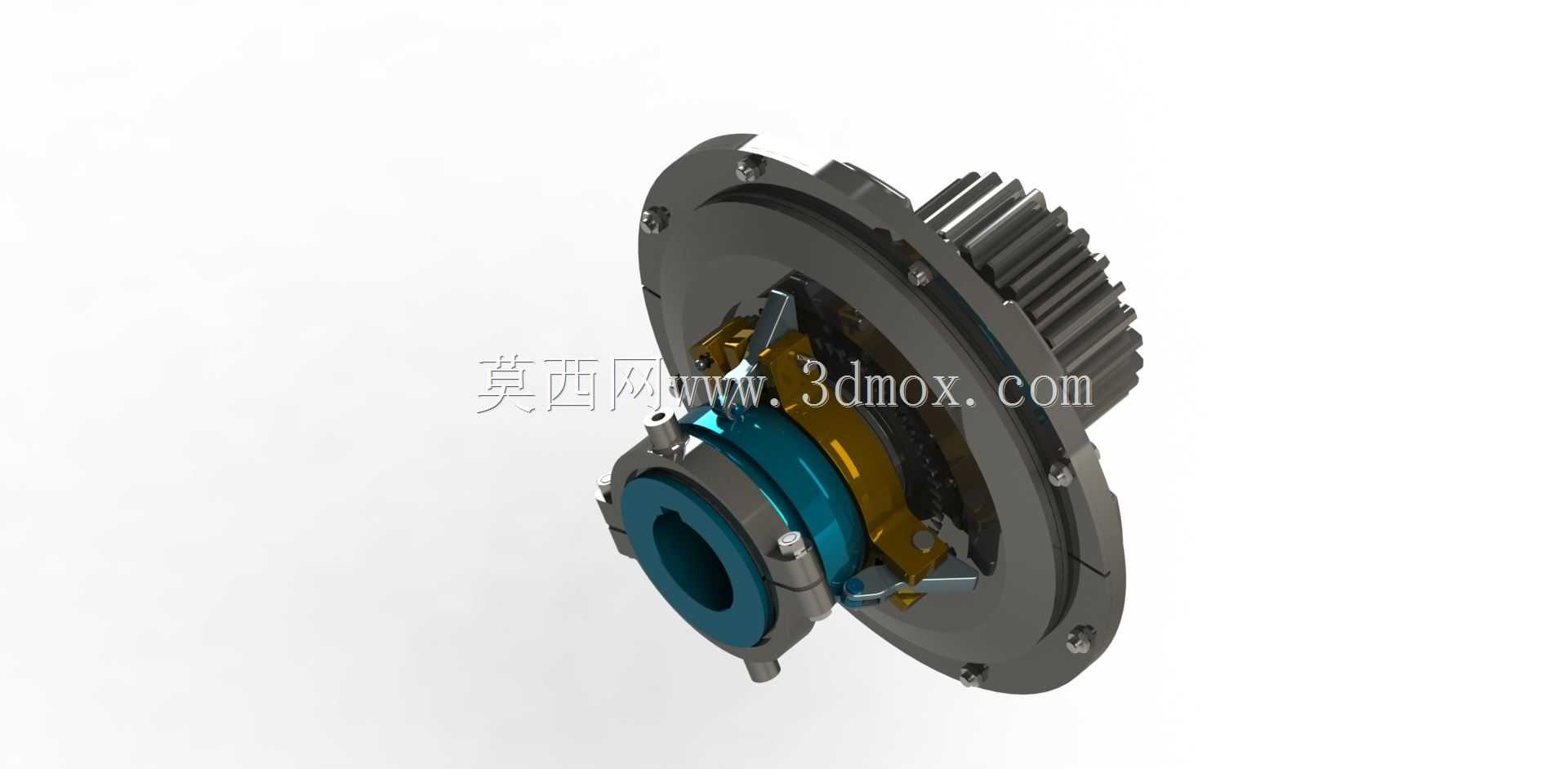

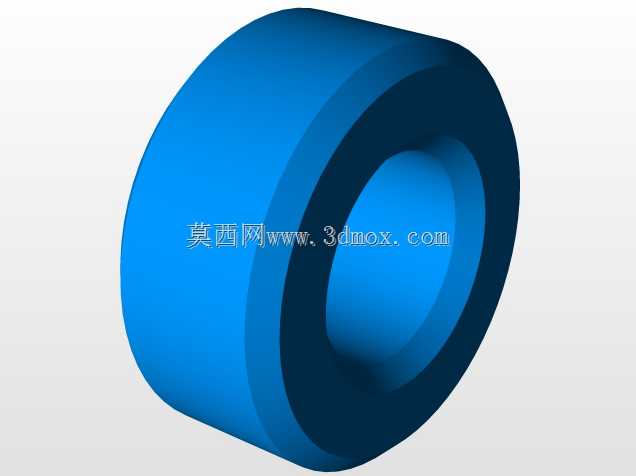

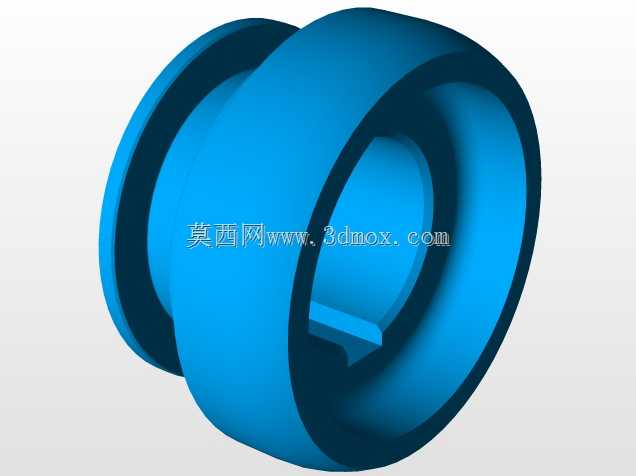

　　这套摩擦式离合器总成的三维结构，围绕动力传动系统中扭矩可控接合与切断的核心需求展开，整体采用盘式摩擦副布局，将主动端、从动端、压紧机构与支撑壳体整合为紧凑的同轴总成，常见于小型动力设备、工程机械辅助传动以及需要频繁启停的传动链路中。从实际装配边界来看，总成轴向轮廓沿主轴方向分层布置：外侧带齿的主动盘外缘加工有啮合齿圈，可与上游动力输入齿轮直接啮合，输入侧法兰盘预留了沿圆周均布的紧固孔位，用于和动力输出端壳体或飞轮端面对接，安装时需保证法兰端面与主轴轴线的垂直度，避免齿圈啮合出现偏载。从动侧的轴套采用阶梯孔结构，内孔可匹配对应直径的传动轴，轴套外壁预留键槽，通过平键实现扭矩向从动轴的传递，轴套外伸端的环形卡槽可配套轴用挡圈，对从动盘的轴向位置进行限位，防止运转过程中从动组件出现轴向窜动。

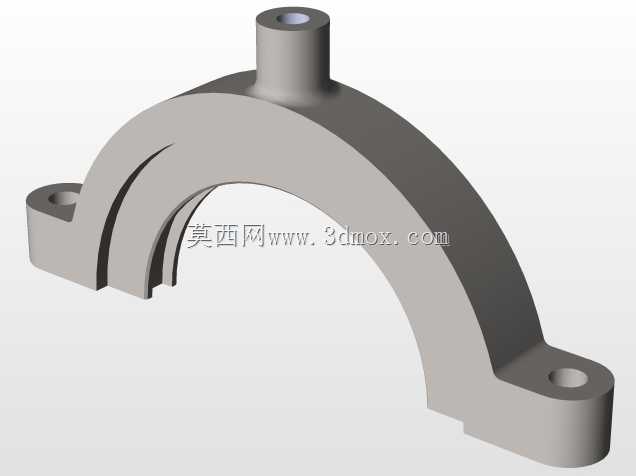

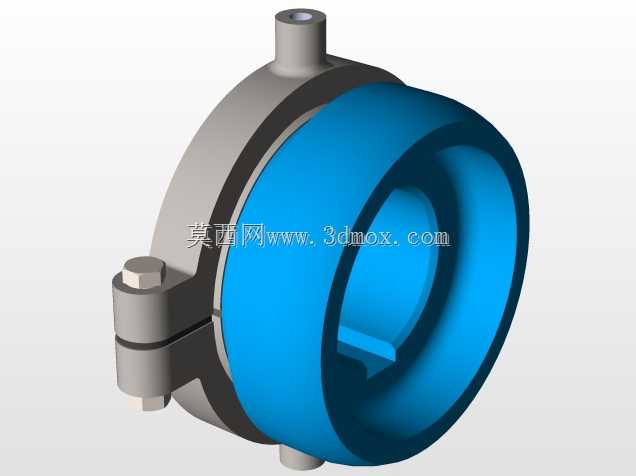

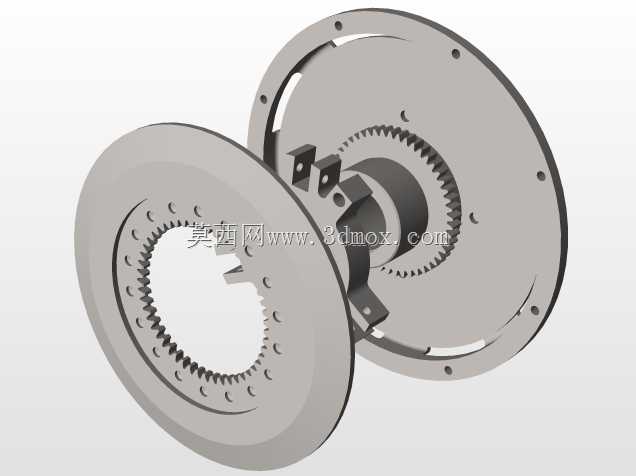

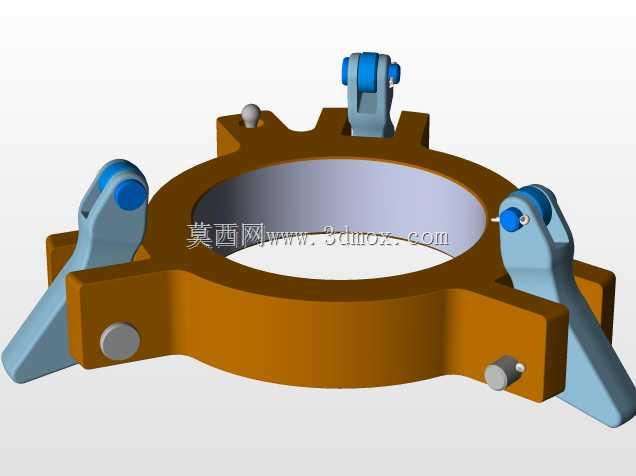

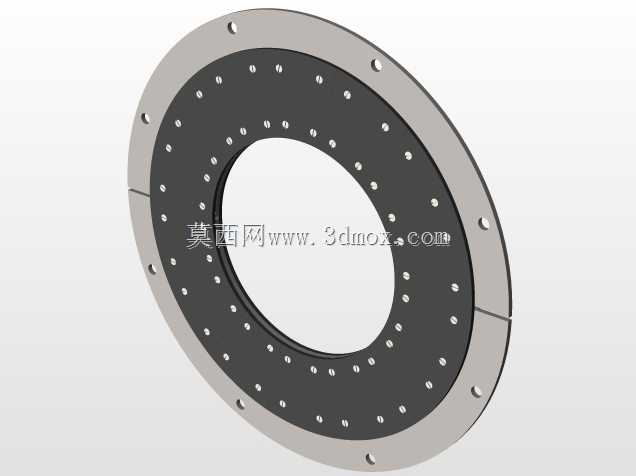

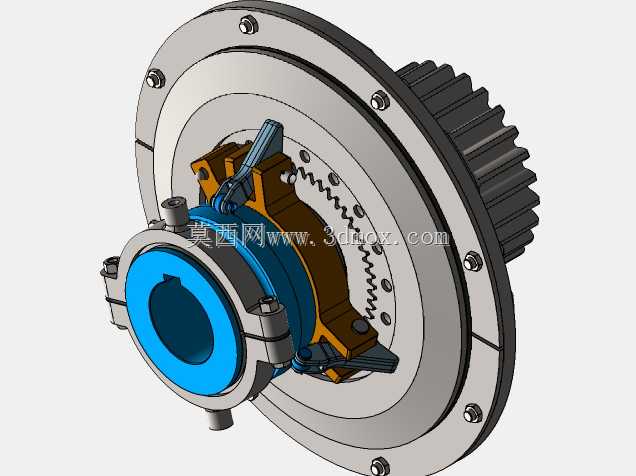

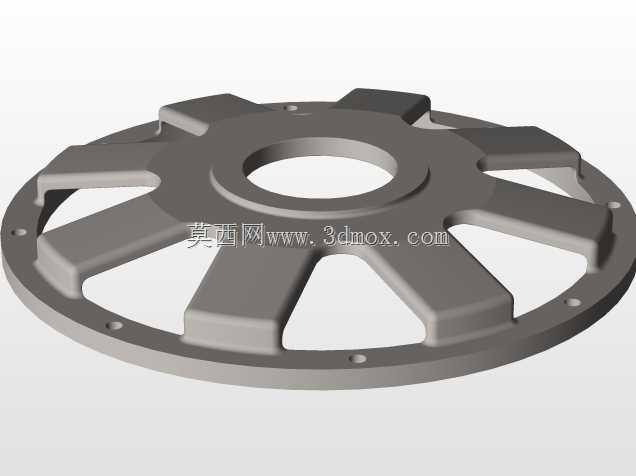

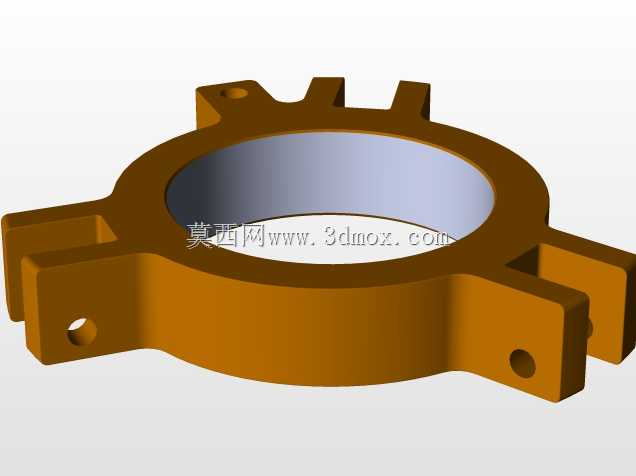

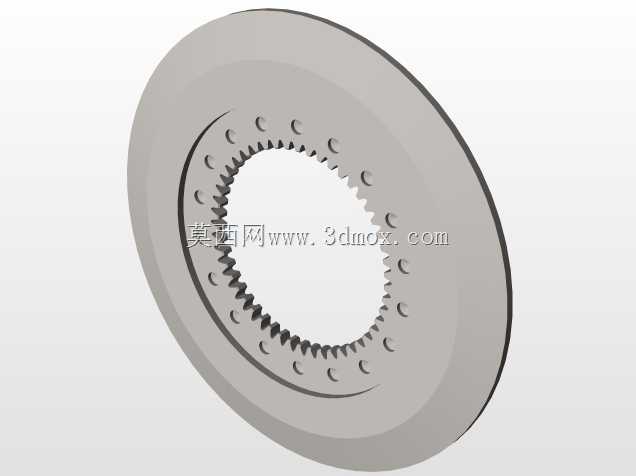

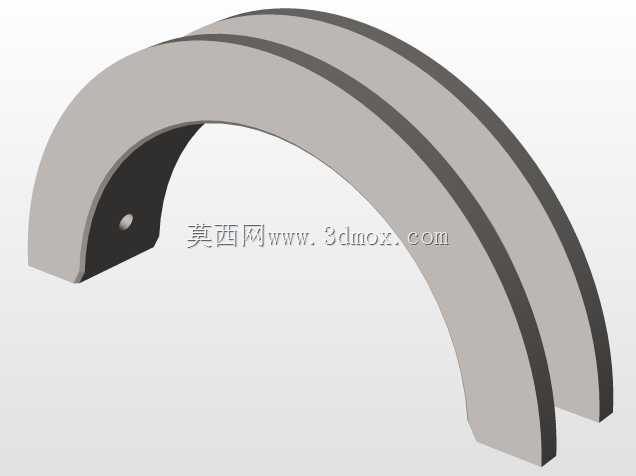

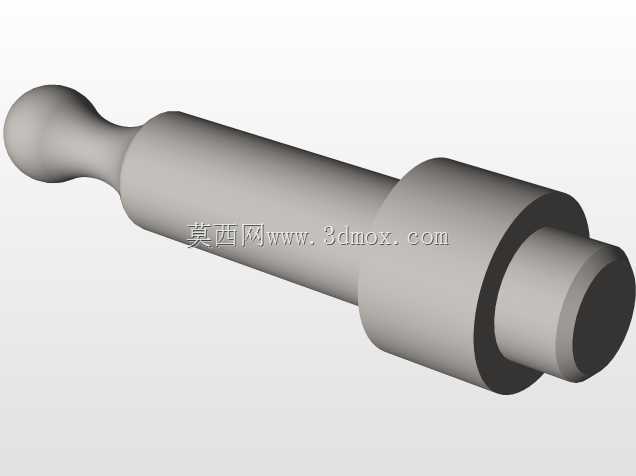

　　结构设计上，摩擦副组件被布置在主动壳体与从动压盘之间，多片摩擦片交替与主动壳体内壁、从动轮毂外齿配合，接合状态下压紧机构向摩擦片组施加轴向正压力，依靠接触面摩擦力传递扭矩；当需要切断动力时，压紧力释放，主从动摩擦片之间出现间隙，动力传输路径断开。这种多片摩擦布局的优势在于同等径向尺寸下可提供更大的摩擦接触面积，传递扭矩能力更强，且接合过程中摩擦面的滑磨特性可缓冲动力冲击，避免传动链瞬间过载。总成外壳采用分体式法兰结构，沿圆周分布的多颗紧固螺栓将前后壳体锁紧，既为内部摩擦片、压紧弹片提供封闭防护，阻挡外界粉尘、油污进入摩擦工作面，也方便后期拆解维护，更换磨损后的摩擦片时无需拆卸整个传动链路的周边部件。

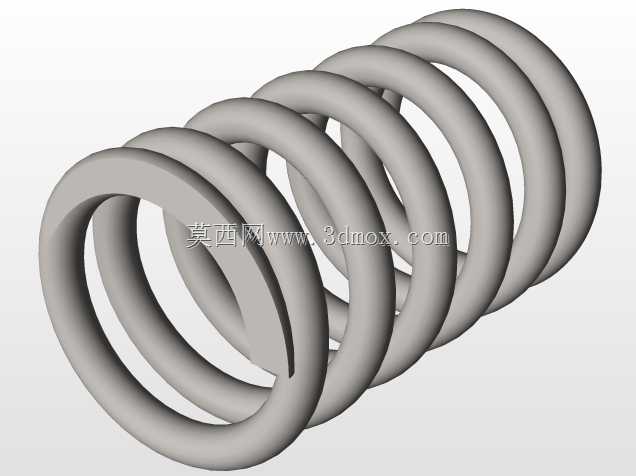

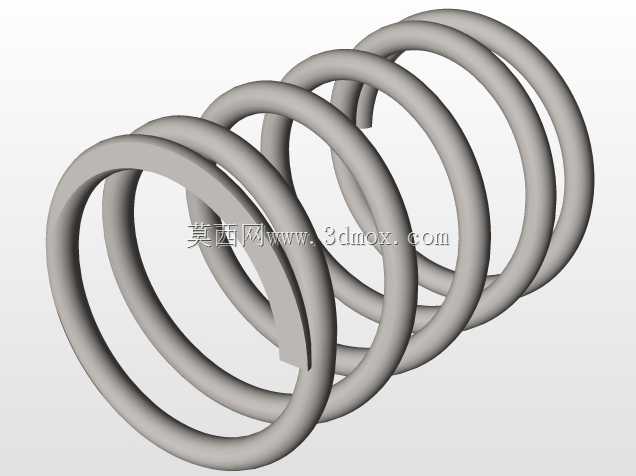

　　从建模细节来看，各零件的配合关系完全按照实际装配逻辑搭建：壳体上的螺栓孔与端盖安装孔一一对应，摩擦片的内外齿分别与从动轮毂、壳体内腔的齿槽精准配合，内部的弹性压紧元件预留了合理的压缩行程，保证摩擦片磨损后仍能通过弹性补偿维持足够压紧力。径向尺寸方面，齿圈最大外径为总成最外轮廓，安装时需预留齿圈与周边防护罩、相邻传动部件的安全间隙，避免运转时齿圈与周边结构发生运动干涉；从动轴套的内孔与轴的配合选用过渡配合公差，既保证扭矩传递的同轴度，也便于现场压装拆卸。

　　在实际工况中，这类离合器主要承担三个作用：一是动力启停控制，在原动机持续运转的状态下，通过离合器接合与断开控制下游执行机构的启停，减少原动机频繁启动的损耗；二是过载保护，当传动链路出现卡滞、负载超过摩擦面最大静摩擦力时，摩擦片会出现打滑，限制传递的最大扭矩，避免下游齿轮、轴类零件因过载断裂；三是平顺接合，摩擦面的滑磨过程可让从动端转速逐步提升，降低刚性接合带来的冲击振动，延长整个传动系统的使用寿命。设计过程中也充分考虑了散热需求，壳体外侧的轮廓预留了空气流通的间隙，频繁滑磨产生的热量可通过壳体表面自然散出，避免摩擦片因温度过高出现摩擦系数衰减、过早磨损的问题。
