3D打印机V型槽型材可调热床支撑组件

　　这套支撑结构主要服务于桌面级FDM熔融沉积成型设备的热床安装环节，针对采用2020规格挤压V型槽铝型材搭建框架的机型做适配，解决热床平台与机架之间的高度补偿、水平度微调以及热形变缓冲问题。实际装机过程中，热床作为承载打印件、维持成型温度的核心部件，既要保证和喷嘴之间的间距全程均匀，又要承受加热过程中铝基板、玻璃平台反复热胀冷缩带来的内应力，刚性硬连接很容易在多次升温降温后出现安装位滑移、平台翘曲甚至型材连接孔位被拉扯变形的情况，这套可调支架正是围绕这些现场痛点完成结构设计。

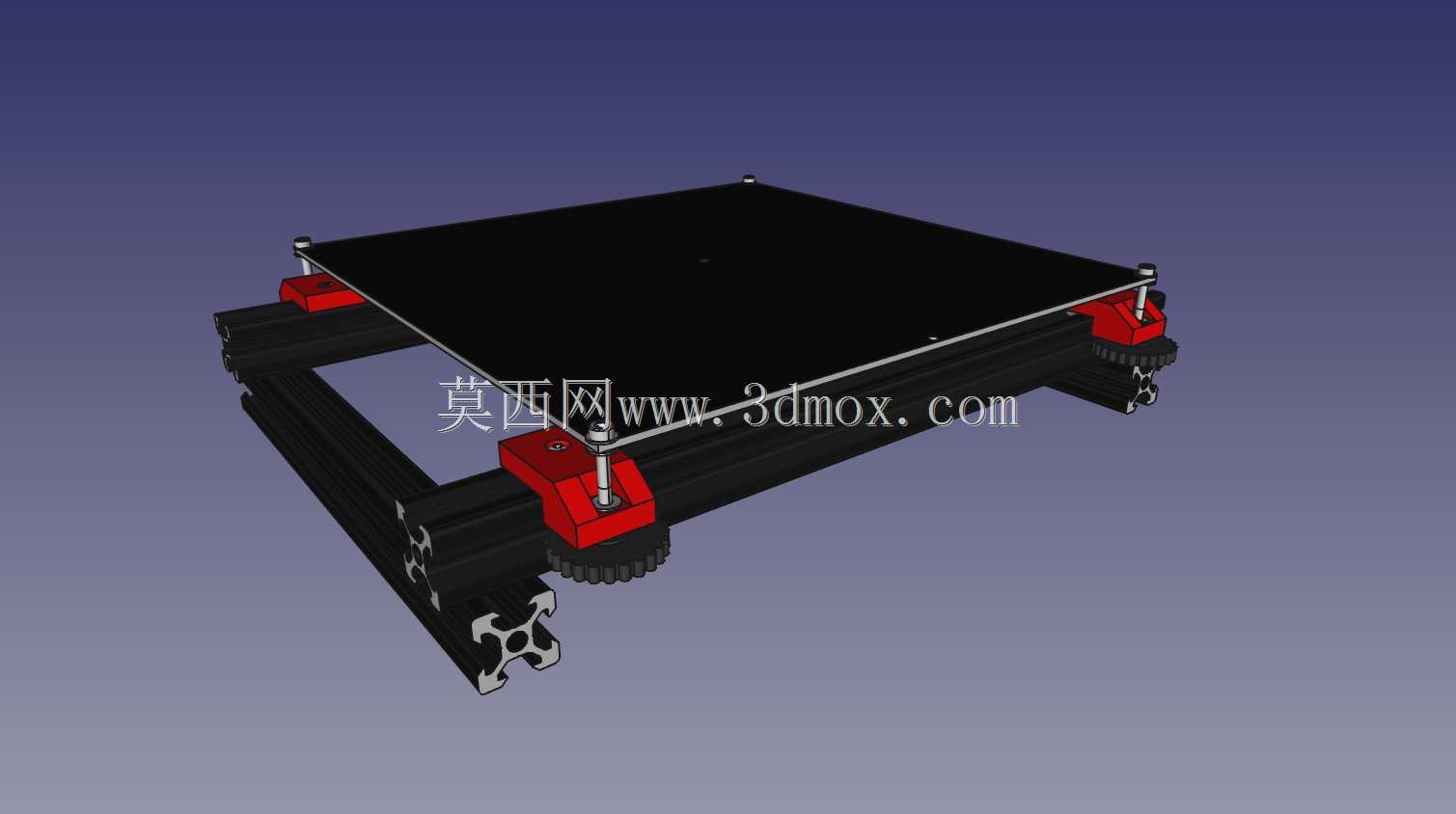

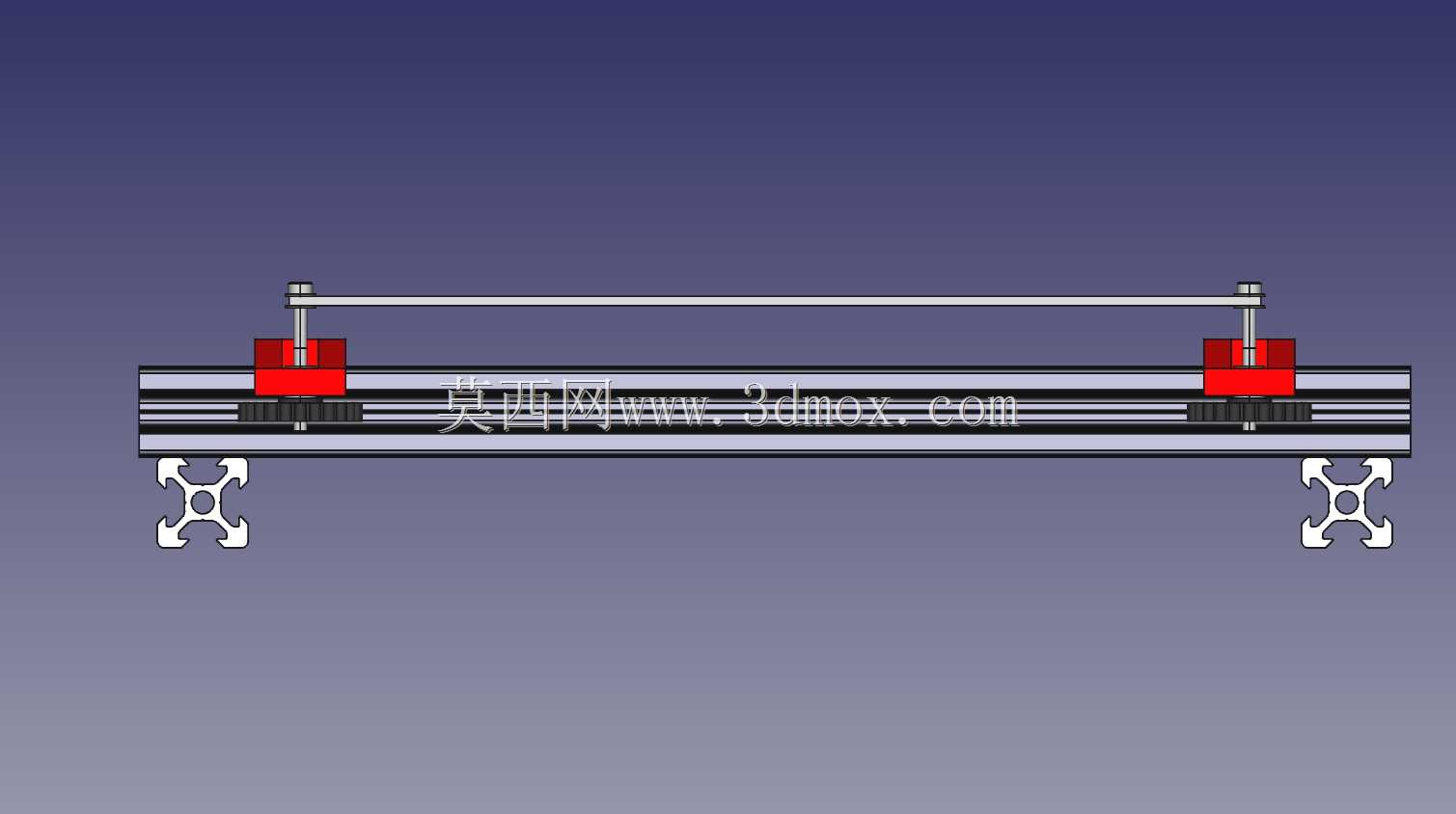

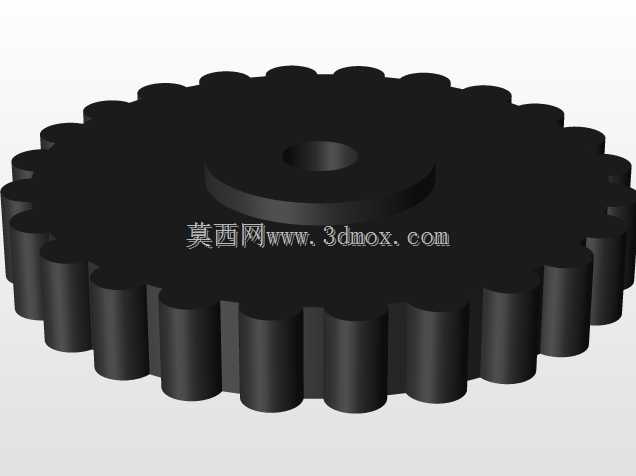

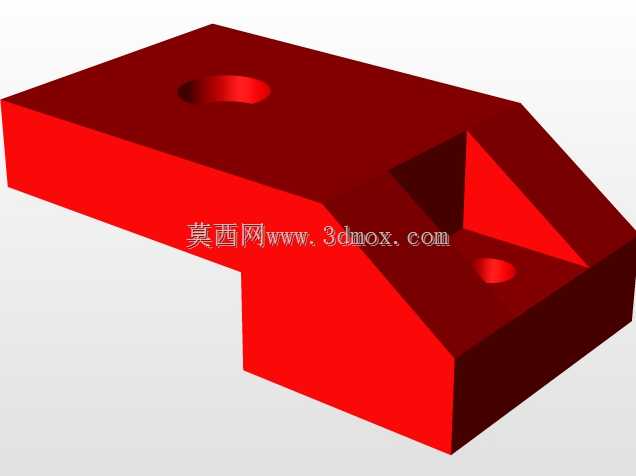

　　从装配逻辑来看，组件分为三个功能区段：底部带滚花外缘的调节旋钮、中部红色的楔形安装座以及贯穿座体的螺栓锁紧副。红色安装座的底面直接贴合2020 V型槽铝型材的上表面，座体侧向开出的避让槽刚好卡在型材棱边，安装时不需要在型材上额外打孔，依靠槽位和型材侧壁的限位就能防止座体沿型材长度方向窜动；座体上预留的沉孔用于装入内六角锁紧螺钉，螺钉头部沉入座体表面后不会突出，避免和上方热床底板发生运动干涉。中部贯穿的长螺栓承担竖向导向作用，螺栓下段和底部滚花旋钮通过螺纹配合，旋转旋钮时就能带动螺栓沿轴向升降，从而改变热床安装面和机架基准面之间的距离，四个点位同步调整即可完成热床整体水平度校准，单点位微调也能修正平台局部的高低差。

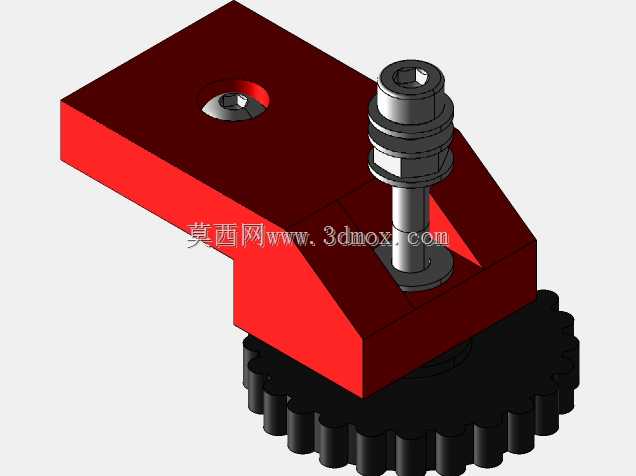

　　螺栓上段配套的多层锁紧螺母与垫片组，在调整到位后可以锁死竖向位置，防止设备运行过程中因振动、热床往复形变出现螺纹松退；设计中特意预留了弹簧安装空间，实际使用时需在螺栓副外侧套入压缩弹簧，弹簧上端抵紧热床底板、下端压在安装座端面，一方面给调平旋钮提供恒定的预紧阻尼，让旋转调节的手感更均匀、不会出现空程间隙，另一方面可以吸收热床加热膨胀产生的竖向位移量，避免硬约束把热形变应力直接传递到铝型材框架上，长期运行也不会出现支架根部应力开裂的问题。底部的调节旋钮外缘做了整周滚花处理，即便手上沾有润滑脂或者打印耗材残留，徒手旋转也能获得足够摩擦力，不需要借助扳手就能完成微调，日常维护调平的效率明显提升。

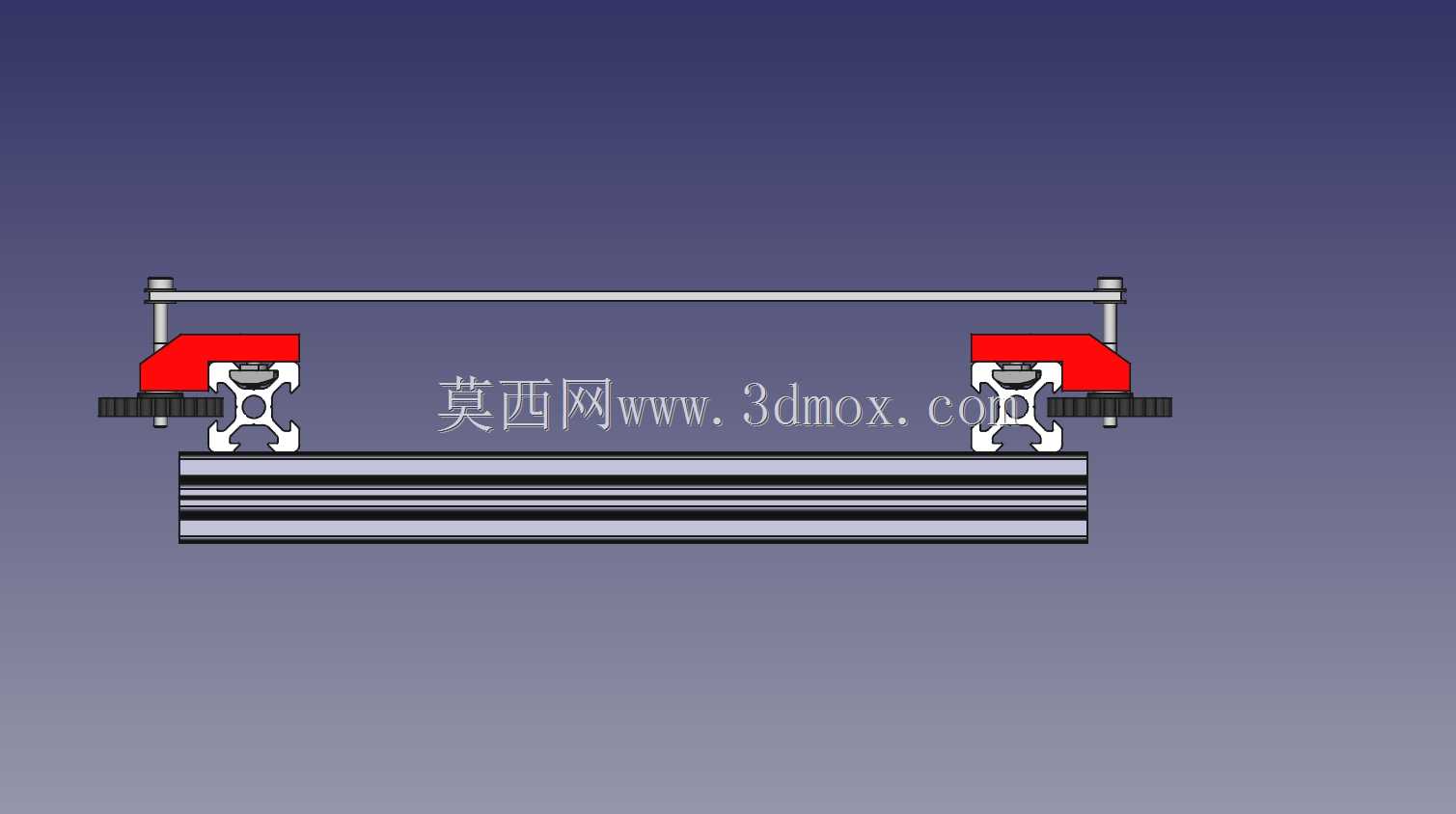

　　安装边界方面，安装座的楔形加强结构在保证整体支撑刚性的前提下削减了非受力区域的材料厚度，座体整体宽度和2020铝型材的20mm截面宽度匹配，不会向型材两侧过多突出，即便热床下方布置有皮带、走线槽或者限位开关，也不会发生运动碰撞。竖向调节行程覆盖了桌面级3D打印机常见的热床垫高需求，既可以适配3mm厚玻璃平台加铝基板的常规配置，也能在加装磁性贴膜、PEI弹性钢板等不同厚度的热床面层时，留出足够的补偿余量。整套组件通常在热床四个角位各布置一套，四点支撑的布局相比三点支撑拥有更好的抗倾覆能力，打印大尺寸模型、热床负载较大时也不会出现平台晃动；座体上的侧向开孔同时可作为走线固定位，热床的加热线、热敏电阻线可以顺着孔位整理固定，避免线材垂落到传动皮带上被拉扯磨损。

　　结构建模过程中需要重点关注几处配合公差：螺栓和安装座导向孔之间采用间隙配合，保证升降滑动顺畅无卡滞；滚花旋钮的内螺纹和螺栓的配合精度要控制在合理范围，既不能过紧导致调节费力，也不能过松出现自行滑移；楔形加强筋和座体主体的交接位置要做圆角过渡，避免3D打印自制该零件时出现应力集中层裂，即便是采用机加工方式制作铝质支架，圆角过渡也能大幅提升交变载荷下的结构疲劳寿命。这类支架不仅适用于DIY组装的V型槽型材3D打印机，也可用于老旧设备热床固定位滑牙、原有调平机构失效后的改装替换，在保证调平精度的同时大幅降低机架改装的加工工作量。
