铝T槽型材三向直角连接角件

项目分类:通用五金配件 发布时间:2022-05-13 ID:633921
  • 铝T槽型材三向直角连接角件
  • 铝T槽型材三向直角连接角件

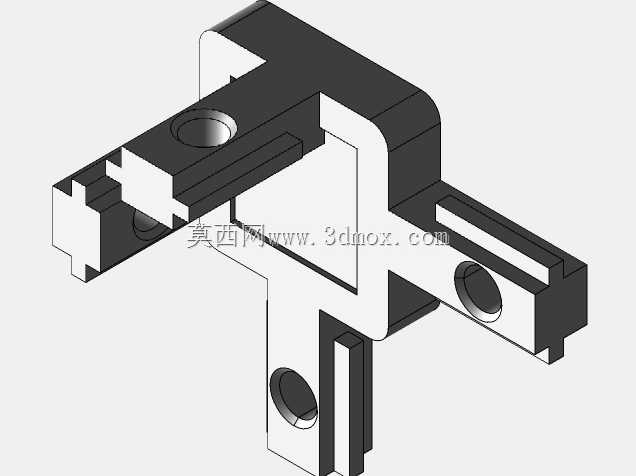

  在小型自动化设备、检测治具、桌面型实验平台以及3D打印机框架的搭建过程中,20系列铝型材的三维交汇节点一直是结构处理上比较棘手的位置。常规的二维角码只能覆盖两根型材在同一平面内的垂直连接,当三根型材分别沿X、Y、Z三个方向在同一角点汇合时,往往需要叠加多个角件、外置L型折弯板或者干脆在型材端面攻丝用螺栓硬拉,既占用外部空间,又容易在反复拆装后出现螺孔滑牙、框架错位的问题。这款三向内角支架正是针对这一典型工况设计的一体式连接件,它把三个正交方向的卡位结构整合在同一块本体上,一次安装即可同时锁定三根交汇型材的相对位置,让框架角点在三个轴向上都获得明确的约束。

  从实际装配逻辑来看,支架的三个伸出臂分别对应T形槽的开口方向,臂体外形按照20x20型材槽腔的内轮廓做了贴合处理,端部带有与槽口宽度匹配的卡位台阶。装配时不需要把型材整段拆下,只需将对应臂体沿型材端部的T槽滑入,或者在型材已就位的情况下从端面推入,再通过支架侧面预留的圆孔装入紧定螺钉或内置螺栓,顶住槽底或配合T型螺母,即可把三个方向的型材同时拉紧。侧面的通孔位置经过排布,避开了三根型材槽腔的干涉区域,螺丝刀或内六角扳手可以从外侧直接进入,在密集框架内部也能留出操作角度,这一点在紧凑型设备的后期维护中相当实用。

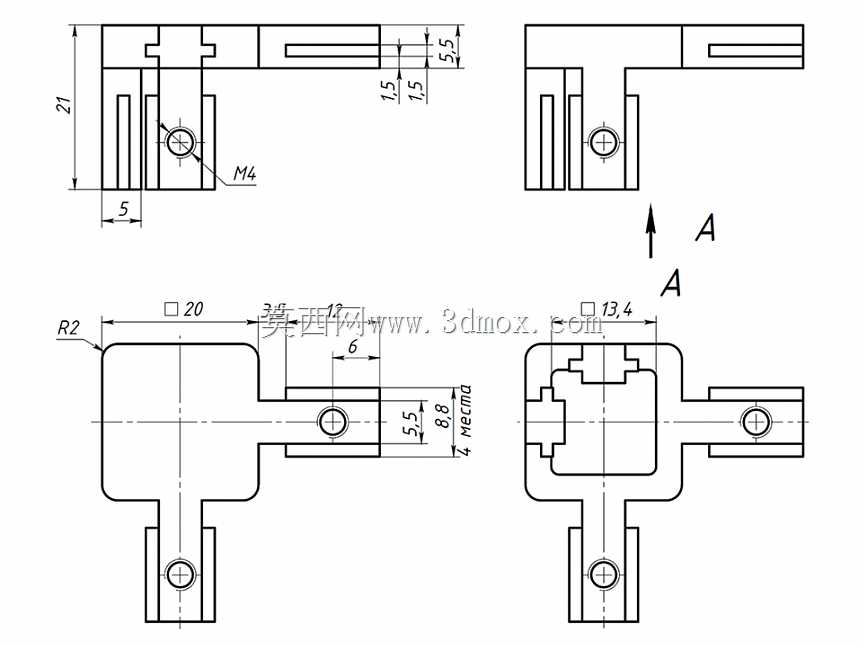

  外形尺寸方面,支架整体按照20x20系列型材、槽宽6mm的规格匹配,三个臂的截面厚度与槽内间隙相适应,装入后支架主体基本隐藏在型材交汇的内角区域,外表面不会明显凸出型材外平面。这样的边界处理带来两个直接好处:一是框架外侧可以平整地安装门板、亚克力护板、钣金罩壳而不会被角件顶住;二是在多段框架并排拼接、型材需要贴近安装基准面时,内角连接件不会干涉相邻设备或地面走线。支架本体在转角处做了加强筋过渡,避免直角根部因应力集中而开裂,同时在不与型材槽腔冲突的位置去除了多余材料,控制了单件重量,对于大批量使用的框架而言,累积减重也较为可观。

  设计思路上,这类角件强调的是“以一件代三件”的节点简化。传统做法在一个三维角点往往要布置两个二维角码加一个端面连接件,零件数量多、累计公差大,拧紧顺序稍有不当就会把型材拉偏;一体式三向支架把三个方向的定位基准做在同一刚体上,三根型材的相对垂直度由支架本身的加工精度保证,装配时对工人手感的依赖明显降低。对于需要反复重构的工装夹具平台、可重组生产线以及教学实验机架,这种节点还能减少拆装时的零件散落与丢失风险。

  在应用场景上,它既适合半导体后段小型设备的内部骨架、视觉检测工位的相机与光源支撑框架,也常见于包装、贴标、送料等轻载自动化设备的机架角点,以及伺服走线、传感器安装杆的三维固定位。在通讯工具类桌面装置、小型电子负载治具中,三根型材常常要在角落同时承担水平横梁、纵深拉杆和竖直支腿的作用,三向角件能让这种空间受力节点保持刚性,减少框架在高速往复运动或门体频繁开合时的晃动。建模时需要重点还原T槽卡位臂的截面轮廓、侧面紧固孔的轴线位置以及转角加强筋的过渡曲面,这些细节直接决定了模型在装配体中与标准型材做干涉检查时的可信度,也便于后续出工程图时直接标注安装边界与工具操作空间。
