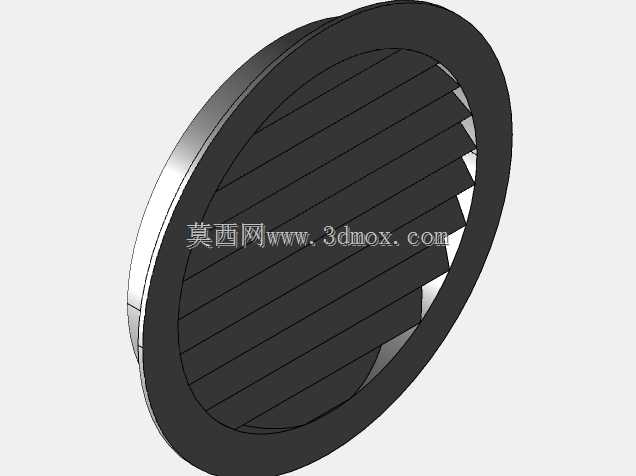

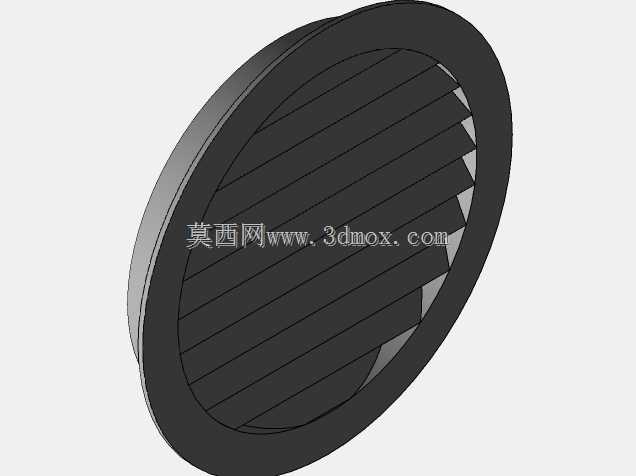

外径两百毫米带防虫网格圆形通风百叶栅

　　在柜体散热、新风管路末端以及小型风机出风口的配套设计里，圆形通风格栅经常被当作最后一道兼顾气流组织与异物阻隔的构件。这个直径200mm的外装式圆形格栅，把外圈安装法兰、斜置导流叶片和后部细密防护网格整合在同一套结构中，建模时没有把叶片做成简单的薄片阵列，而是按照实际注塑或钣金折弯件的厚度关系逐片建立实体，叶片之间保持均匀重叠，从正面看过去不会出现直通的大缝隙，既能让气流顺着叶片斜面排出，又能阻挡视线直接看到柜体内部，避免鼠虫、纸屑和较大颗粒被吸入风道。

　　做这类通风件时，尺寸边界往往比外观造型更影响现场装配。外圈法兰承担贴合安装面的作用，建模保留了法兰与格栅主体之间的过渡圆角，边缘没有尖锐突变，装配后可以紧贴设备外壁或风管端口；200mm的外径对应常见的200mm圆形风管、轴流风机外框和机柜开孔规格，选型时不需要额外做变径转接。后部网格采用细密方格布置，网格筋条宽度和开孔间距按照防护需求平衡：筋条过粗会显著增加风阻，让风机工作点偏移、噪声上升；开孔过大则失去防虫和阻挡碎屑的意义。当前结构把网格放在叶片后侧，气流先经过百叶导向，再穿过网格，异物被拦截在叶片与网格形成的防护区域内，日常维护时从外侧擦拭叶片即可清理大部分积尘。

　　从使用场景看，这类格栅并不只服务于单一设备。工业控制柜侧壁排风扇外侧需要它遮挡飞溅水滴和粉尘，户外配电箱通风口依靠斜叶片减少雨水斜向灌入，新风机组的室内送风口可以用它形成均匀扩散的出风面，移动式冷风机、焊接烟尘净化器、小型空压机罩壳也会采用相近结构。斜叶片的倾斜方向在建模中保持一致，出风时气流被导向斜下方或斜前方，避免直吹人员；进风工况下，叶片下缘形成遮挡，雨水和灰尘碰到斜面后沿法兰边缘滑落，而不是直接进入内部。

　　结构建模过程中，叶片与外圈、中心区域以及后部网格的连接关系都做了实体合并，没有保留孤立曲面，这对后续出工程图和干涉检查很重要。格栅整体属于薄壁件，叶片根部与外圈交接处保留加强过渡，能够降低注塑冷却时的缩痕风险，也能减少钣金件焊接或咬边后的变形。若用于3D打印验证，壁厚连续、无细碎悬空特征的结构也更容易一次成型；若转为钣金生产，叶片间距和折弯角度可以直接作为展开核算的参考，外圈法兰则对应压边或翻边工序。

　　安装边界上，圆形外廓的优势是开孔定位简单，现场只需在面板或风管端面上开出对应圆孔，再通过外圈均布的固定位锁紧。相比方形格栅，圆形件不存在四角应力集中，风机运转产生的微振动会沿环向均匀分散，长期使用后固定点不易松动。设计校核时需要重点关注三个位置：一是叶片根部，气流脉动和外部磕碰都先作用在这里；二是网格筋条交叉点，细筋在低温或老化材料中偏脆，交叉处需要微小圆角；三是法兰贴合面，平面度不足会导致缝隙漏风或产生振动异响。

　　整套模型把通风、防护、遮挡和安装配合放在同一构件里表达，叶片角度、网格密度、法兰宽度和整体外径之间的比例关系清晰，可直接用于200mm通风口径设备的外观核对、装配干涉检查以及小批量构件的结构参考。
