建筑屋面波浪形装饰瓦结构设计

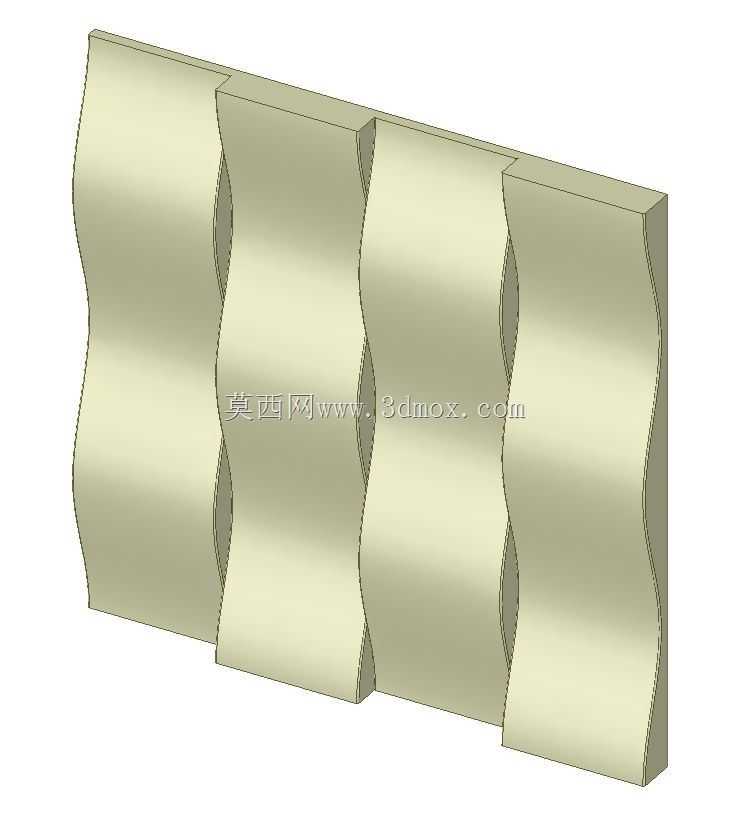

　　这套三维结构围绕建筑屋面与立面装饰场景中的瓦件展开，建模时没有沿用传统平瓦的单片搭接思路，而是把连续波浪曲面作为单元核心形态，四片瓦体并排排布后形成完整的装饰围护段，整体呈现出规整的韵律感。从实际工程用途来看，这类瓦件既可以用在民宿、文旅建筑的坡屋面表层，承担导水、遮护基层的基础作用，也可以作为室内背景墙、外立面装饰挂板使用，靠曲面的光影变化替代平板饰面的单调感，适配新中式、现代流线型建筑的装饰需求。

　　建模过程中首先确定单片瓦的边界基准：瓦体整体为等厚薄壁实体，厚度控制在常规装饰瓦的通用尺寸区间，既保证曲面成型后的结构刚度，也不会因为壁厚过大增加材料成本。瓦的两个侧边并非直线裁切，而是顺着波浪走向做出互补的凹凸曲面，相邻瓦件拼接时，前一片的外凸弧面刚好嵌入后一片的内凹弧槽，拼接缝顺着波浪走势自然隐藏，不会出现直缝在光影下突兀外露的问题。瓦体的上下两端保留平直的安装基准边，底边可以直接搭在屋面挂瓦条上，顶边预留出与上一排瓦件搭接的重叠区域，搭接量按照屋面排水的常规要求设定，保证雨水顺着瓦面弧度向下流淌时不会倒灌进拼接缝隙。

　　曲面造型是这套模型的设计重点，波浪的波峰与波谷落差经过反复调整：落差过小，曲面光影层次不明显，装饰效果大打折扣；落差过大，瓦体堆叠运输时占用空间过多，而且波谷位置容易积存灰尘、雨水，后期清理维护难度上升。最终选定的波浪曲率过渡平缓，没有尖锐的折角，不管是采用混凝土预制、陶土烧结还是复合材料模压成型，模具脱模时都不会出现卡模、应力集中开裂的问题。瓦体的背面没有做多余的镂空结构，保持平整的贴合面，安装时可以直接用水泥砂浆粘贴在屋面基层，也可以在背面预设挂耳，通过紧固件固定在钢龙骨立面上，两种安装方式都不需要额外改造瓦体主体结构。

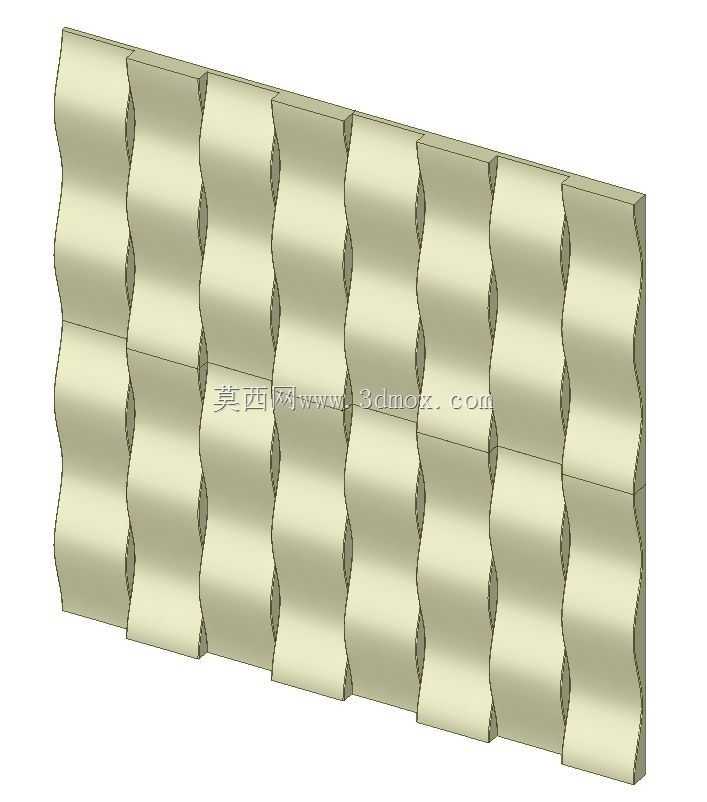

　　从安装边界来看，单组四片瓦的拼接宽度适配常规建筑的模数化排版，现场施工时可以按照屋面实际长度裁切两端的瓦件，裁切边可以被檐口收边件完全遮盖，不会破坏整体波浪造型的连续性。瓦体的高度方向尺寸兼顾了排水坡度要求，即使在缓坡屋面上使用，瓦面的波浪凹槽也能形成多道导水通道，雨水不会在瓦面横向漫流。如果作为室内装饰墙面使用，瓦体的薄壁结构重量较轻，不需要额外加固墙体龙骨，曲面之间的拼接缝可以做同色填缝处理，完成后整个墙面呈现出连续的波浪肌理，灯光从侧面照射时，波峰受光、波谷留影，层次感远强于平面装饰板。

　　结构设计阶段还考虑了不同工艺的成型可行性：如果采用陶土烧结，平缓的曲面在坯体干燥过程中不会因为收缩不均出现变形；如果采用GRC预制或者树脂复合材料模压，曲面的拔模斜度自然顺着波浪方向，模具可以做成整体式，不需要复杂的抽芯结构，大幅降低模具加工成本。瓦件的边缘全部做了小圆角过渡，没有锋利棱边，现场搬运安装时不会划伤施工人员，长期使用过程中边缘也不容易因为应力碰撞出现缺角掉块的问题。整组模型把瓦件的配合关系、曲面形态、安装基准都完整呈现，结构工程师可以直接在此基础上调整壁厚、波浪参数，适配不同项目的屋面荷载、装饰风格要求，也可以拆分出单片瓦的加工图纸，直接对接预制构件厂的生产流程。
