镂空球面承力骨架笼式支撑结构

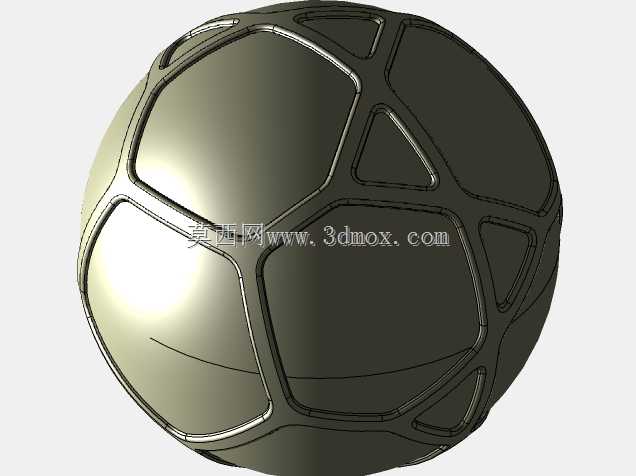

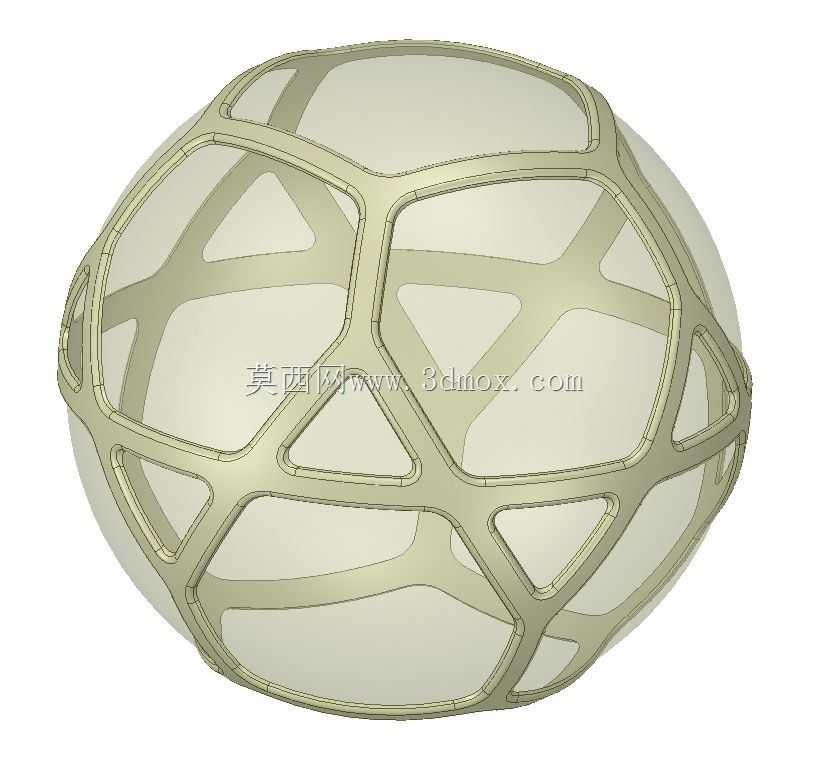

　　这套笼式球面承力骨架，最初是围绕便携球形电子终端的内部防护与外部包覆需求展开的。整机轮廓接近完整球体，骨架沿球面连续铺展，没有突兀的外伸凸台，能够在有限收纳空间内形成稳定的承力外壳。做结构方案时，最先要处理的是球形内腔与外部包覆之间的矛盾：实心球壳虽然成型简单，但重量偏大，内部器件散热路径也不顺畅；完全离散的独立筋条又容易在受冲击时出现局部失稳。最终采用连续交叉的网格筋布局，让每一条筋都在球面上与相邻筋汇交，汇交节点自然形成加粗的承力接头，载荷可以沿多条路径分散传递，而不是集中在某一根窄梁上。

　　从实际使用场景看，这类骨架可以作为球形通讯终端、便携探测球或教学演示装置的承载框架。球面外侧的镂空窗口并非随意开设，窗口边界由圆滑过渡的筋条围合，既给内部天线、传感模块或发声部件留出透波、透气与检修空间，也让使用者能够直接观察内部装配关系。筋条宽度在节点处适当放大，在跨中位置相对收窄，这种变化不是单纯的造型处理，而是对应弯矩分布：跨中主要维持曲面连续性，节点区域则承担多向力流汇合，需要更大的截面来抑制应力集中。所有转角都做了圆角过渡，避免尖锐根部在反复握持、跌落或振动时萌生裂纹。

　　建模时需要特别关注球面贴合度。骨架的中性面应尽量贴合理论球径，若筋条整体偏出球面，会造成外包覆件装配后鼓起；若内收过多，又会压缩内部电池、电路板和连接线缆的布置空间。较合理的做法是先确定内腔最大器件包络球，再向外预留绝缘层、缓冲泡棉和装配公差，最后反推骨架筋条的中心线半径。骨架两端保留了相对完整的环形边界，可作为上下半球合模、端盖连接或悬挂附件安装的基准区域；中部网格则承担主要的周向与径向支撑。

　　安装边界方面，球形骨架不适合依赖平面定位，通常在两极设置同轴定位面，或在环向节点上预留隐藏式连接柱。若内部需要固定电路板，可在若干大节点背面设计短柱和螺钉孔，使螺钉拉力直接传入骨架节点，而不是落在细长筋的中段。对于需要频繁拆装的演示件，节点背面还可加入卡扣槽，让内衬支架沿径向旋入定位；对于户外使用的探测球，则应在筋条外侧预留软胶包覆厚度，使硬骨架承担形状维持，软胶层承担接触缓冲。

　　受力思路上，这套结构借鉴了壳体与桁架的组合优势。封闭球壳本身具备较好的内外压稳定性，但材料利用率在低载工况下并不高；镂空之后，剩余筋条仍按球面几何方向排列，能够保留相当一部分薄膜传力特性。局部受压时，相邻三角形和多边形窗口共同限制筋条侧向变形；跌落触地时，接触点附近的多条筋先发生微小弹性变形，再把能量传向整个球面，避免单点破损。网格窗口大小也需要平衡：窗口过大，筋条跨度增加，抗凹陷能力下降；窗口过小，则重量上升、通透率降低，并可能影响无线信号或声学通道。

　　从工艺实现看，该构件适合通过一体化增材制造进行样件验证，也可在简化拔模方向后采用注塑或铸造方式量产。若选择注塑，筋条厚度应保持均匀，节点处避免材料堆积导致缩痕；交叉位置可做局部减胶坑，外表面仍维持连续圆角。若采用金属打印或铸造，节点内腔可保留略厚截面，筋条表面则随球面光顺过渡，后处理时重点抛光窗口边缘，防止握持划伤。

　　在整机布置中，骨架并不只是装饰外壳，而是承担形状定义、载荷分散、器件定位和外部接口承载的综合结构。设计评审时应把球径、极点连接位、内部器件包络、窗口透波区域和跌落接触区一起检查：先保证两极基准同轴，再核对内部模块不与筋条内侧干涉，随后确认窗口边缘与天线馈点、传感器开孔之间留有足够距离。这样处理后，球面骨架既能保持轻盈通透的外观，也能在日常碰撞、移动收纳和模块拆装中维持稳定尺寸，为球形终端的结构集成提供清晰可靠的框架基础。
