该三维结构呈现的是一款小型直动式两通电磁气阀,整体采用方型线圈骨架加侧向气嘴的紧凑布置,主要面向低压气动回路、小型真空吸附系统、医疗分析仪器、按摩保健设备、自动分拣吸盘以及消费类气动控制装置。阀件在断电状态下依靠弹性密封件切断进气口与出气口之间的通路,线圈通电后产生电磁吸力,带动内部动铁芯沿轴向运动,使密封端离开阀座,压缩空气或负压气流即可通过阀体流道。与依靠管路压差开启的先导式电磁阀不同,这种直动结构在零压差甚至真空工况下仍能动作,适合小流量、快速切换和安装空间受限的场合。

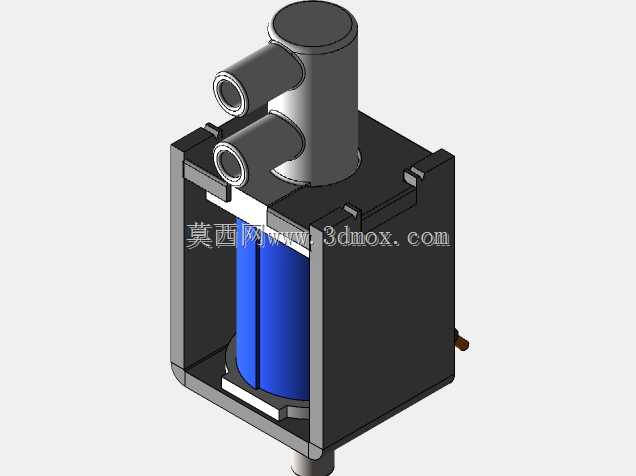

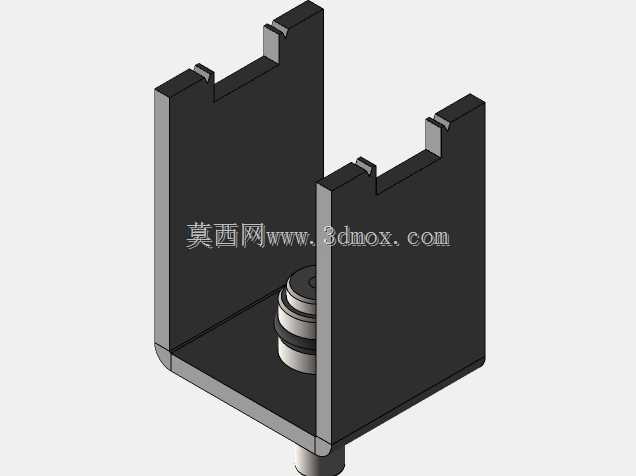

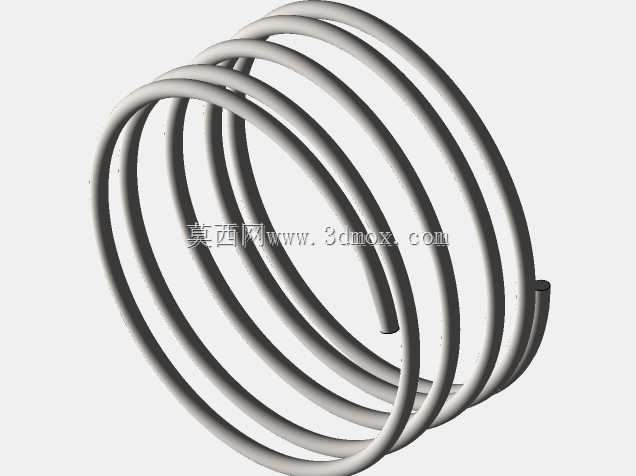

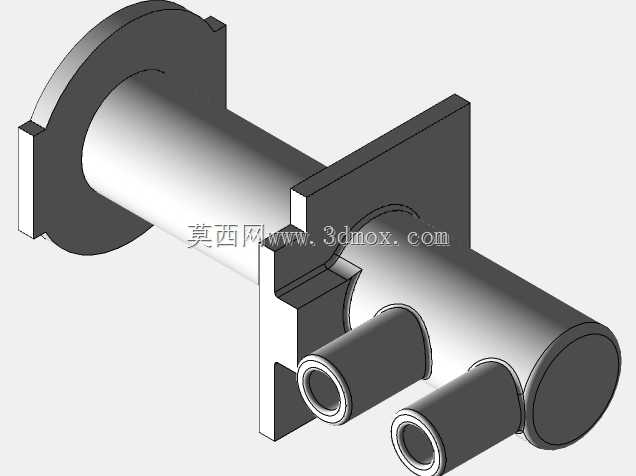

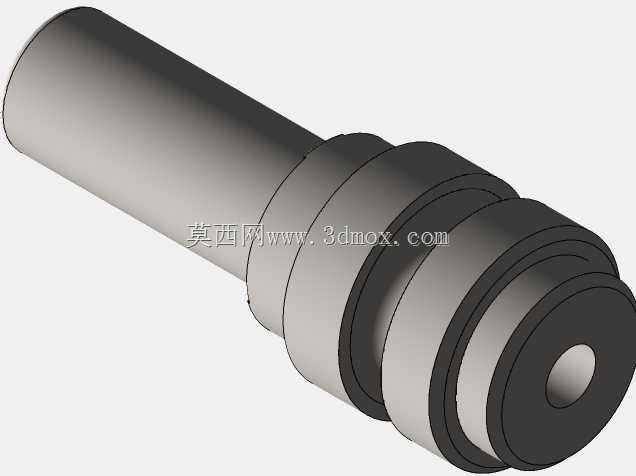

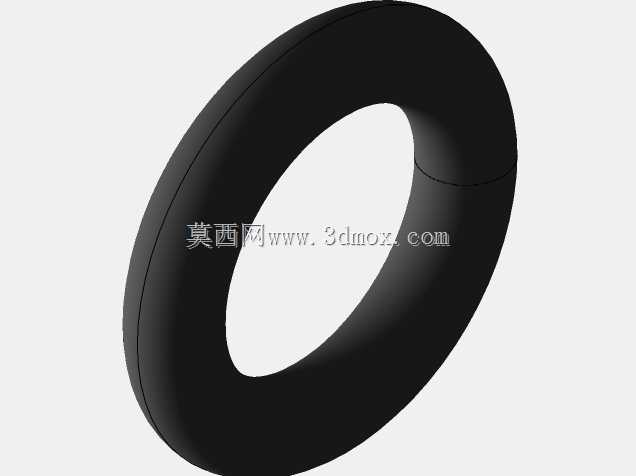

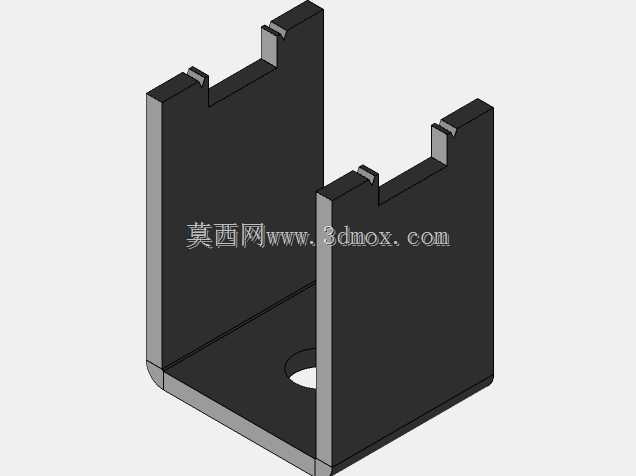

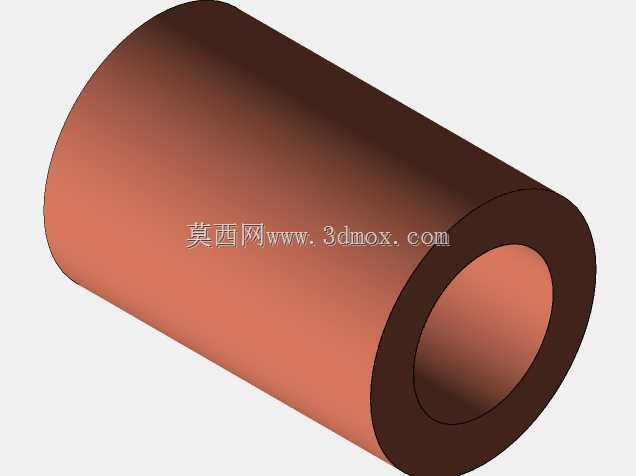

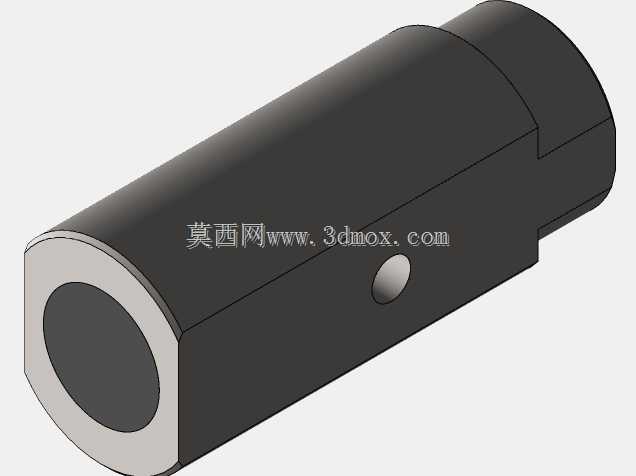

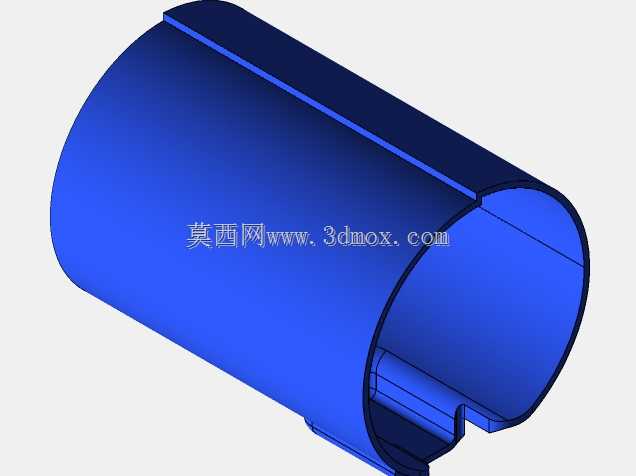

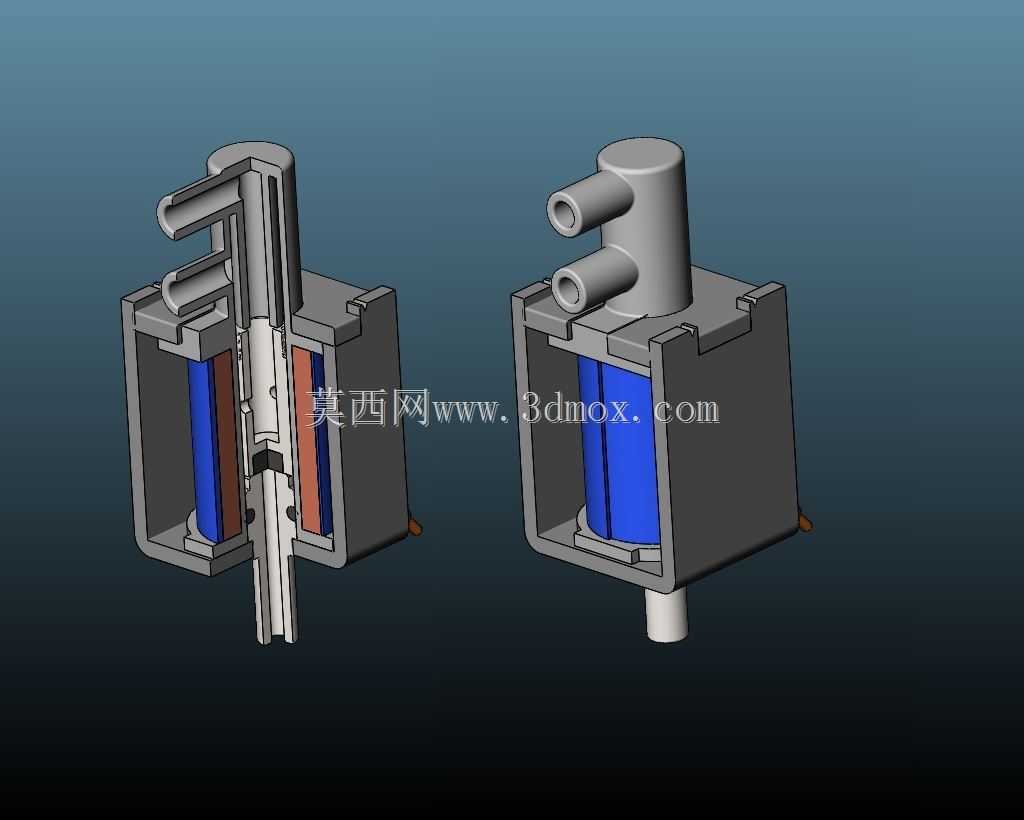

从剖切表达可以看出,模型将外部塑封壳体、线圈绕组、导磁支架、静铁芯、动铁芯、复位弹簧、密封柱塞、端部气嘴和底部定位柱分别建立,便于设计者核对装配关系。线圈位于方形骨架内部,绕组沿中腔轴线布置,两侧导磁构件形成闭合磁路,通电后磁通集中在铁芯工作气隙处,从而拉动阀芯。动铁芯与导向孔之间保留较小径向间隙,既保证往复运动顺畅,又避免偏心卡滞;弹簧在失电后提供回复力,使密封件重新压合阀座。侧向两个管嘴用于接入软管,接口方向与阀体主轴线垂直,这种布局在密集安装板上便于管路插拔,也能减少整机高度。
选型时应关注阀的通径、工作压力范围和介质洁净度。该类微型阀通常用于空气或轻度真空环境,不适合含有大量水分、油泥和颗粒杂质的气源,因为微小阀座一旦被异物垫起,会出现关闭不严和响应变慢的问题。实际气路设计中,阀前宜设置小型过滤器,并在需要稳定负压的吸盘回路中配置消音、节流或缓冲容腔。阀件动作时间较短,在小容腔条件下可实现快速建立真空或快速泄压,但流量能力受气嘴内径、阀芯升程和阀座开孔限制,不能替代大口径管路阀。若多阀并排使用,还要考虑线圈发热对相邻塑料件和软管的影响,阀组之间应保留散热间隙。
安装边界方面,方形阀体适合嵌入设备面板或固定在小型阀岛上,底部圆柱定位结构可与支架孔位配合,防止装配时阀体旋转。侧向气嘴的中心高度、伸出长度和管嘴外径决定了软管弯曲半径,布置时不能让软管长期处于折弯状态,否则会造成流量下降和管路脱落。电气接线端位于阀体一侧,接线后应避免导线拉力直接作用于线圈封装部位;在振动设备上使用时,可通过弹性卡夹或缓冲垫固定阀体,减少共振噪声。维护角度看,阀芯、弹簧和密封件属于运动部件,长期高频动作后应重点检查密封面磨损、弹簧疲劳以及铁芯导向面污染。
建模过程中,结构工程师需要特别处理几处关键配合:一是动铁芯与导向套的同轴度,轴线偏斜会增大摩擦并影响吸合;二是密封件与阀座的接触线,闭合位置应保证均匀压紧,而不是依靠过大弹簧力硬压;三是磁路零件与塑料外壳之间的绝缘和定位关系,绕组区域不能与运动件发生干涉;四是气嘴流道与内部腔体的过渡,应避免出现突然缩径或尖角死区。外形上,阀体方正、顶部和侧部接口清晰,剖切模型同时展示了外部接管形态与内部电磁驱动链路,可用于气动原理讲解、小型阀组布局校核、安装支架设计以及同类微型控制阀的逆向结构参考。
