微型直动式空气电磁阀结构设计

　　该微型空气阀属于小通径直动式电磁控制阀，整体采用方形塑封外壳配合轴向气路接口的紧凑布局，在医疗负压吸引终端、便携式制氧设备、小型气动吸附工装、家用按摩理疗器械、实验室微量气路切换台等空间受限场景中应用较多。这类阀件不需要外接先导气源，依靠线圈通电产生的电磁吸力直接驱动内部动铁芯完成阀口开闭，响应速度快，低电压工况下也能稳定触发，适合电池供电或低压控制回路集成。

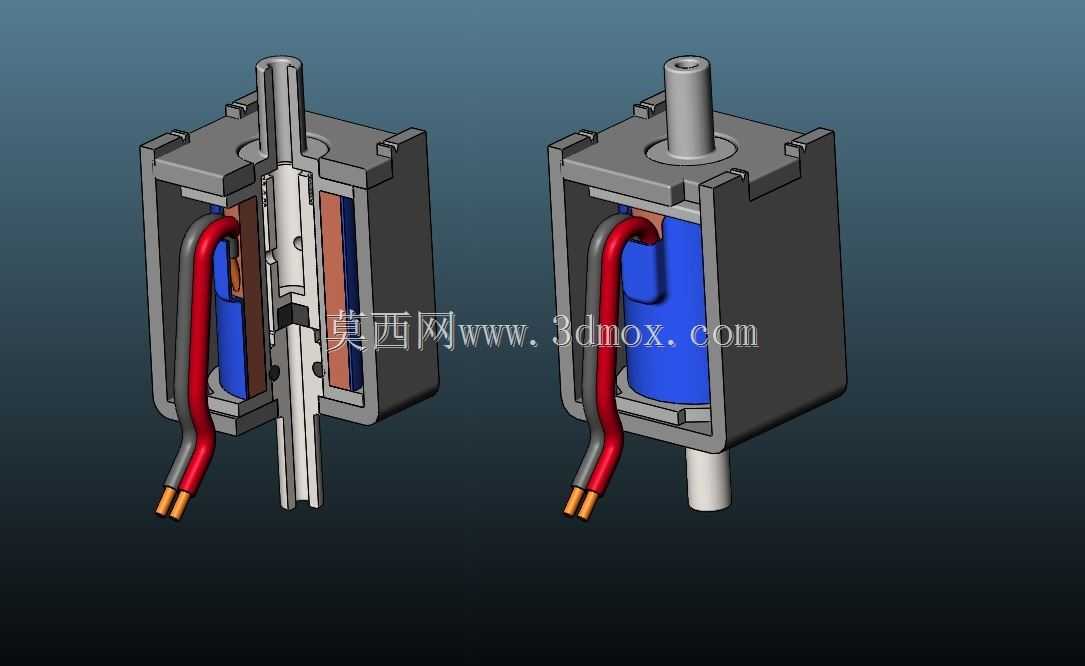

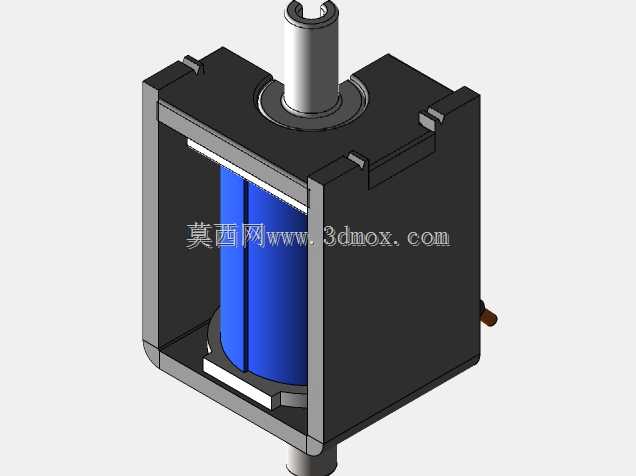

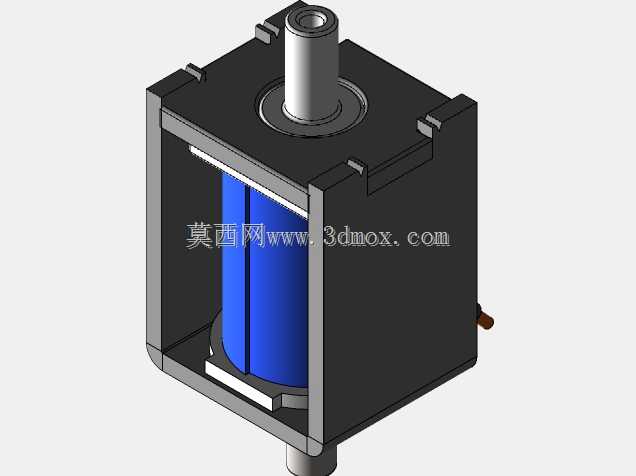

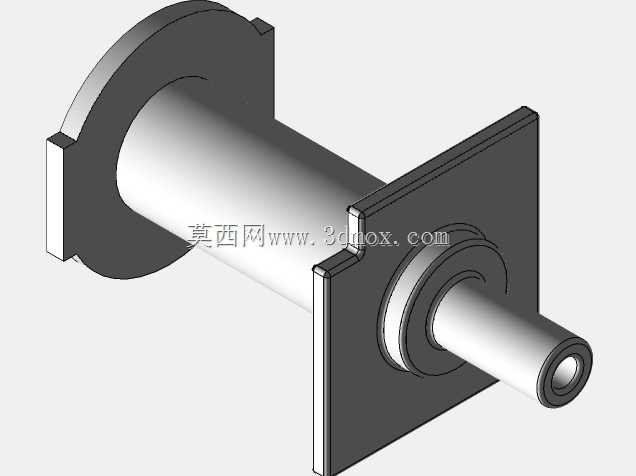

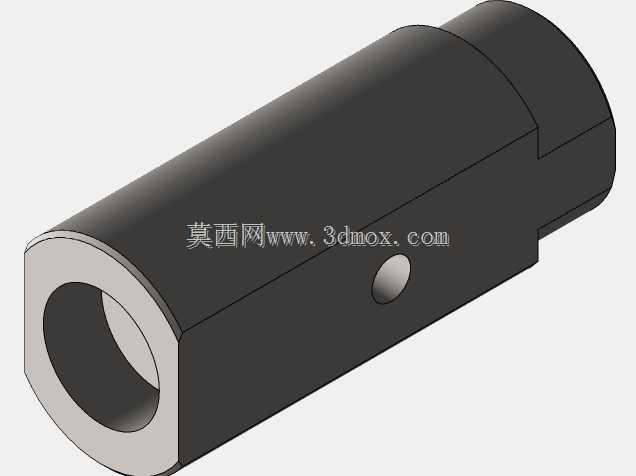

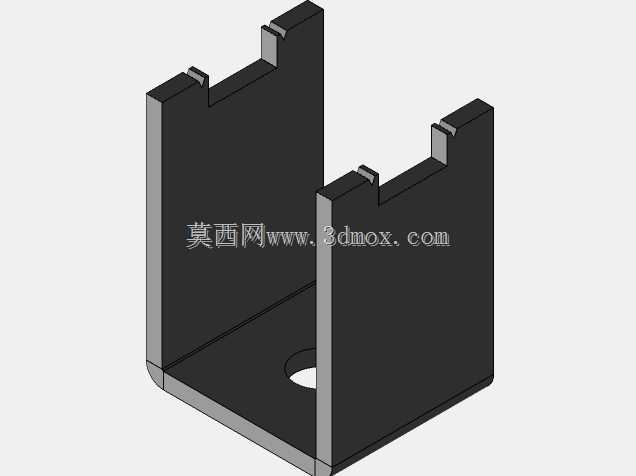

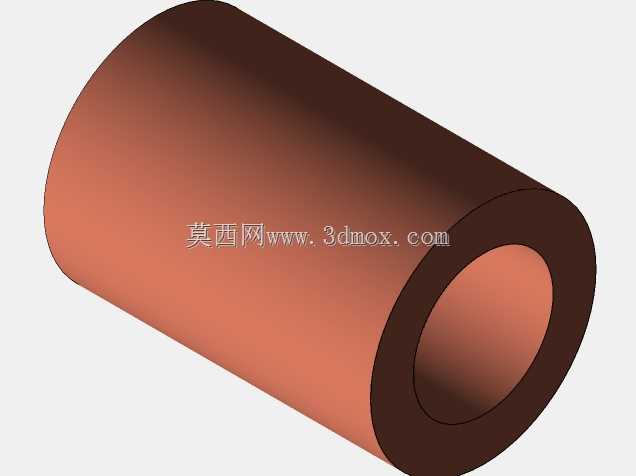

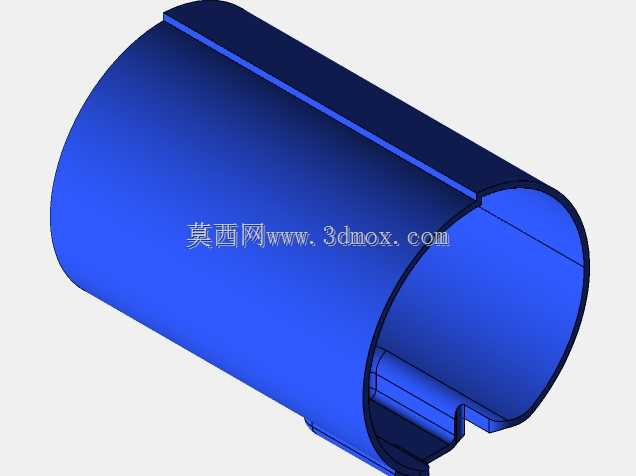

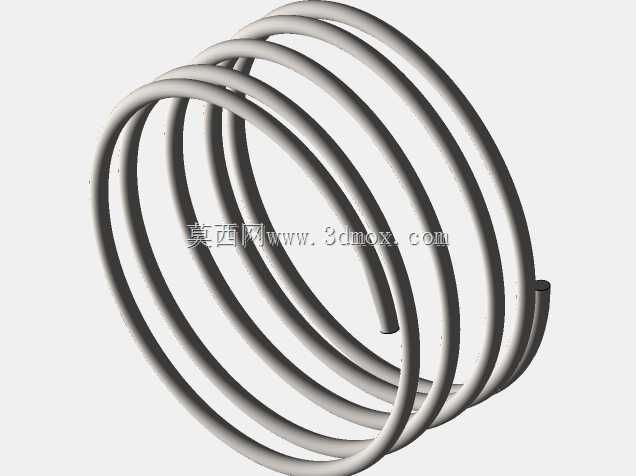

　　从内部结构来看，阀腔内部集成了绕制线圈、导磁骨架、动铁芯、复位弹性件、密封阀垫以及上下气路接嘴，剖视结构可清晰看到红蓝两色引线从线圈侧端引出，红色电源线与黑色回线端部做了浸锡处理，方便直接焊接在设备主控PCB板上。线圈整体被绝缘封装层包裹，铁芯沿阀体内腔做直线往复运动，断电状态下弹性件推动铁芯压紧阀口，切断气路连通；通电后电磁力克服弹簧预紧力吸合铁芯，阀口打开，气流可沿轴向接嘴快速通过。

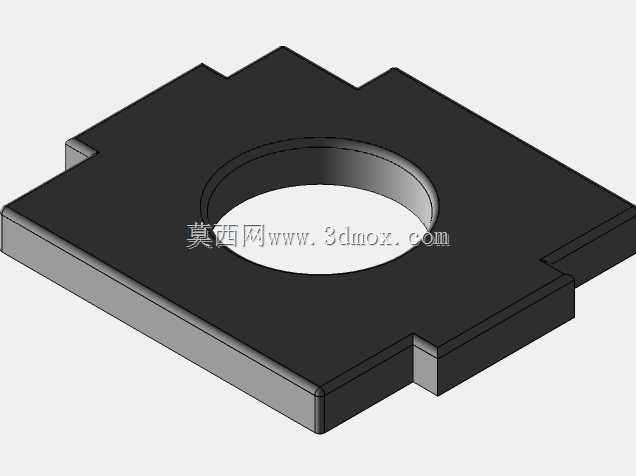

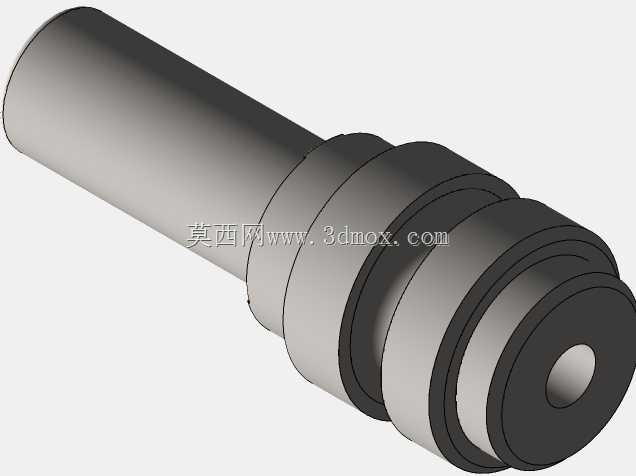

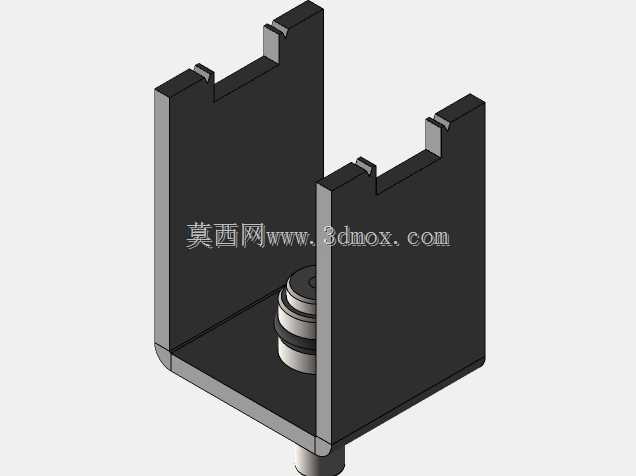

　　设计过程中优先考量了小体积下的气流通能力与密封可靠性，阀体外壳采用卡扣加粘接的组合装配方式，既保证内部组件定位精度，也简化了批量组装工序。上下布置的硬质气嘴外径适配常用微型硅胶气管、PU气管，插拔后配合管卡即可实现牢固连接，侧向出线的布局也避免了引线与安装面干涉，在密集排布的阀岛组件中可以并排贴装，大幅节省安装空间。

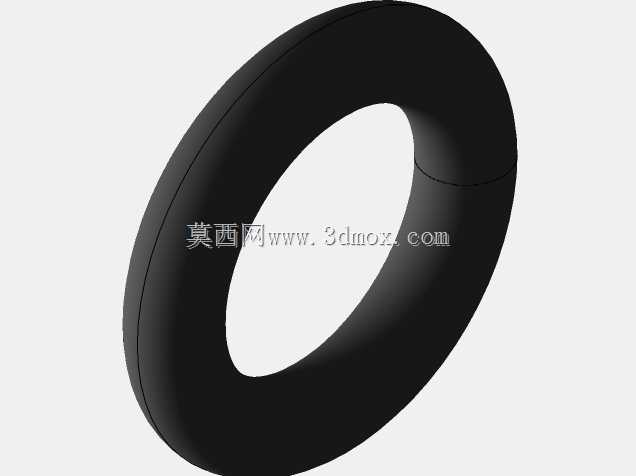

　　工况适配方面，该阀针对3至12V宽电压驱动场景做了线圈参数匹配，额定工作电流控制在合理区间，长时间通电温升控制在绝缘材料耐受范围内，不会因过热导致塑壳变形。阀体内腔密封面经过精密贴合处理，常态下可耐受数百毫米汞柱的负压工况，在负压抽吸回路中不会出现内泄漏导致保压失效，同时正向通气时也能满足低压气路的通断切换需求。

　　安装边界上，方形阀体的侧面预留有平整定位面，既可以通过外壳卡扣直接卡入设备预设的安装卡槽，也可借助阀体两侧的固定位用微型螺钉锁附，轴向进出气的接口方向与引线出线方向呈垂直布局，工程师在排布整机气路与走线时可灵活选择走向，不需要额外转接弯头。整体结构没有复杂的传动部件，运动件仅为铁芯组件，摩擦损耗小，长期往复动作的使用寿命长，日常维护仅需确认外接气管无老化开裂、接线端子无松脱即可，非常适合嵌入到对体积、功耗、响应速度都有严格要求的小型气动终端设备中。
