对夹式止回阀DN100PN40结构设计

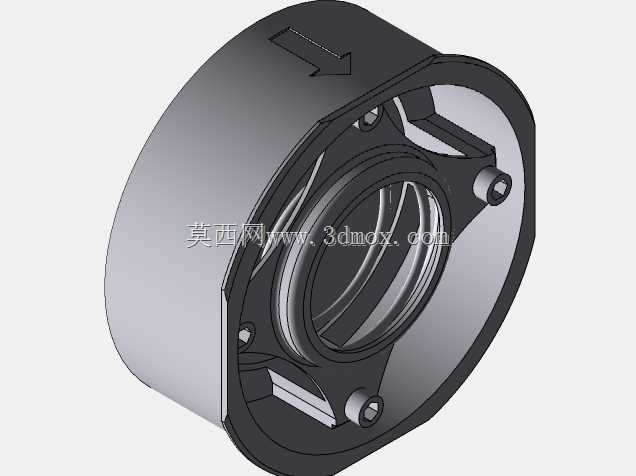

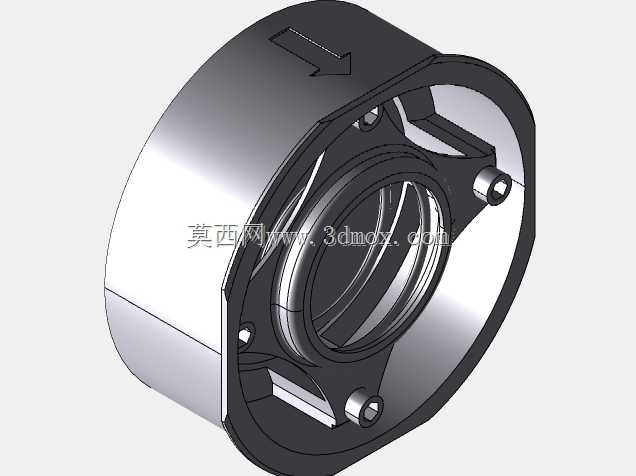

　　该对夹式止回阀三维结构围绕公称通径DN100、公称压力PN40的中高压管路工况展开，整体采用薄型盘式外形，适配两片法兰之间的对夹安装空间。阀体外部轮廓近似短圆筒，轴向长度明显小于常规法兰式止回阀，能够在泵房、换热站、工业循环水系统、压缩空气支路以及工艺管道中减少占用管廊长度。模型中可见阀体外侧设置流向箭头，用于现场装配时识别介质正向通过方向，避免反向安装导致阀瓣无法正常开启。

　　从实际用途看，这类阀门的核心作用是允许介质沿单一方向流动，并在泵停机、管路压力波动或下游压力反冲时自动截断回流。对夹结构没有独立的两端法兰，安装时依靠管道两侧法兰夹持固定，螺栓穿过法兰孔并压紧阀体外缘，因此在三维布置时必须重点校核法兰密封面、螺栓分布圆以及阀体外侧避让空间。模型侧面保留了紧固与定位相关的结构特征，内部则呈现阀瓣、密封座、导向及限位区域的装配关系，能够直观反映阀门关闭时的接触路径和开启时的运动边界。

　　结构设计上，DN100规格需要兼顾通流能力与关闭可靠性。阀腔内部通道围绕圆形密封面组织，介质正向流动时推动阀瓣离开密封座，流道沿阀体环形空间通过；反向压力作用时，阀瓣被压回密封座，形成截止。PN40压力等级意味着阀体壁厚、密封面宽度和夹持区域刚度都要满足较高承压要求，薄型阀体并非简单减薄，而是通过外缘加强、内部支撑和合理的截面过渡来承受法兰夹紧力与内压叠加载荷。模型中外缘与内腔之间的过渡圆角、加强筋和局部凸台，都是降低应力集中、提高承压稳定性的关键部位。

　　安装边界方面，对夹式止回阀对管道同轴度较敏感。选型布置时，阀门中心线应与管道中心线保持一致，两侧法兰密封面需平行，夹紧螺栓应按对角顺序均匀紧固，避免阀体受偏载而卡滞阀瓣。由于阀体夹装在法兰之间，轴向尺寸直接决定管道预留长度；若现场管线已经焊接完成，再更换阀门时需要确认法兰间隙能否容纳阀体厚度。模型还提示了螺栓孔位与阀体外形的相对关系，设计人员可据此检查法兰螺栓是否与阀体外侧干涉，尤其在高压法兰螺栓直径较大、螺母厚度较高的情况下，外围操作空间不能只按阀门外径估算。

　　从流道组织来看，短结构对夹止回阀的启闭行程较短，响应速度较快，适合泵出口防止倒转、立管底部防回流以及分支管路隔离等场景。但阀瓣开启后会占据部分流道空间，因此在大流量、高黏度介质或含颗粒介质工况中，需要结合压降、流速和阀瓣冲刷情况判断适用性。模型内部可见的导向结构用于约束阀瓣运动轨迹，使阀瓣在反复启闭过程中能够稳定贴合密封面，减少偏磨和撞击。限位结构则控制阀瓣最大开启位置，避免全开后与阀体内部发生异常接触。

　　三维建模时，外形尺寸不能只建立可见圆筒，还需要完整表达密封面、阀腔、阀瓣摆动或升降空间、螺栓避让区以及法兰夹持面。对于装配设计人员，该模型可用于管道布置碰撞检查、维修空间复核和阀门采购选型比对；对于结构设计人员，则可借此分析薄型承压壳体的壁厚分布、密封副位置以及内部流道遮挡关系。现场使用中，阀门方向、法兰等级、垫片尺寸和螺栓长度必须统一匹配，任何一项错位都可能造成密封失效或阀瓣动作受阻。整体而言，该结构以紧凑轴向尺寸实现单向止回功能，在空间受限且压力等级较高的管路系统中具有明确工程价值。
