康茂胜面板式流量调节阀精细结构

　　这款针状节流式流量控制阀在气动自动化回路里承担末端气量微调的角色，常见于轻工装配线、包装设备气动执行支路、小型气动工装以及实验室气路排布场景，用来对气缸运动速度、气动喷嘴吹扫气量、真空发生器供给压力做精细化限定，避免回路全开时执行元件冲击过猛、动作节拍失准。

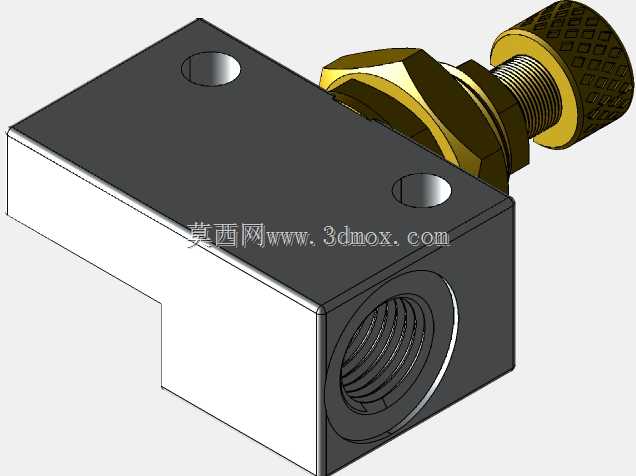

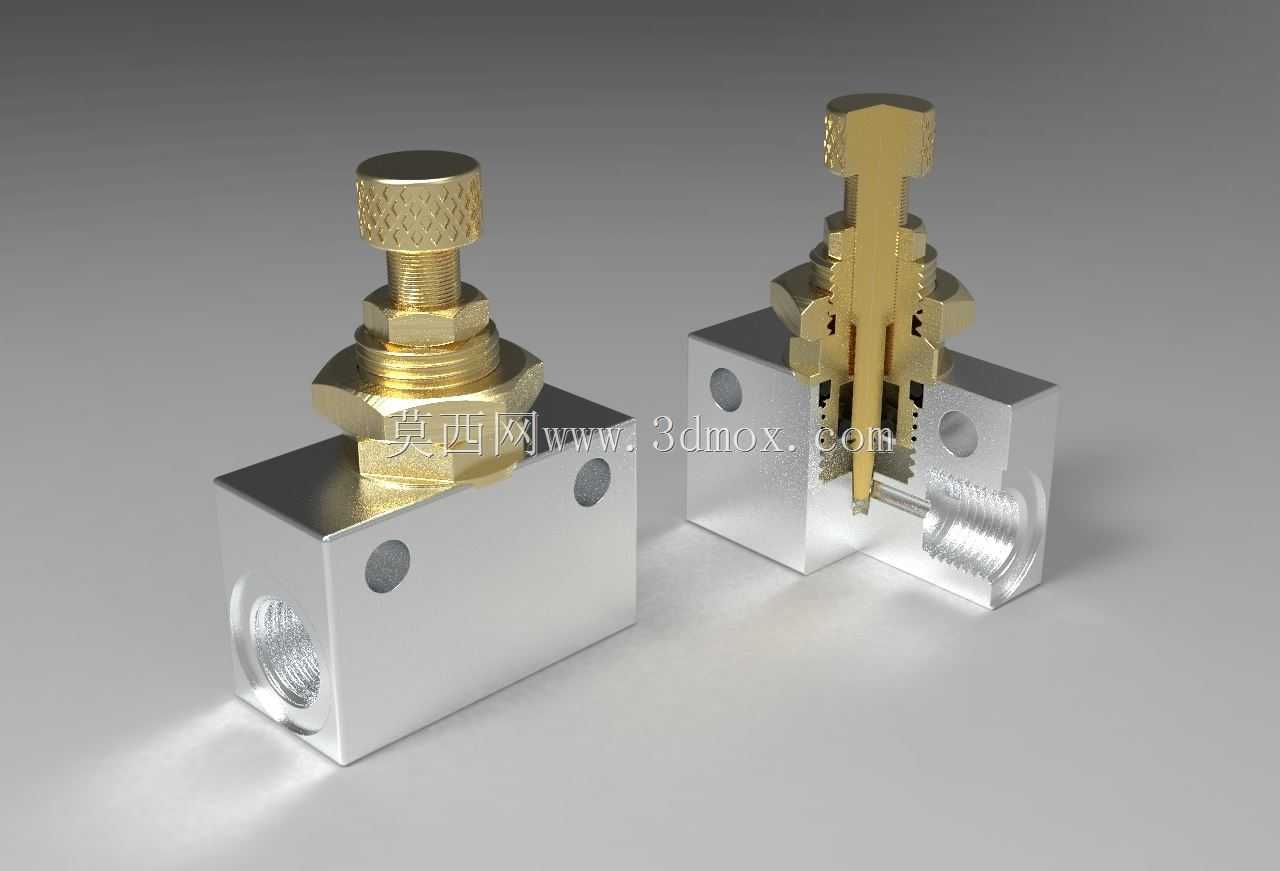

　　从实际装机边界来看，阀体采用方块式铝制机身，两侧预留G1/8内螺纹通路口，可直接串接在8毫米外径气动软管对应的快插接头回路中，也可借助阀体中部的外螺纹锁紧结构穿过设备面板或者阀岛安装板，从外侧用锁紧螺母固定，面板开孔后调节手轮外露在操作侧，运维人员无需拆开设备护罩即可在线微调开度。阀体本身的块状轮廓在排布时不需要额外预留过大侧向空间，相邻管路中心距只需留出接头拆装余量即可，紧凑的机身尺寸很适合塞进阀岛密集排布的小型控制箱内部。

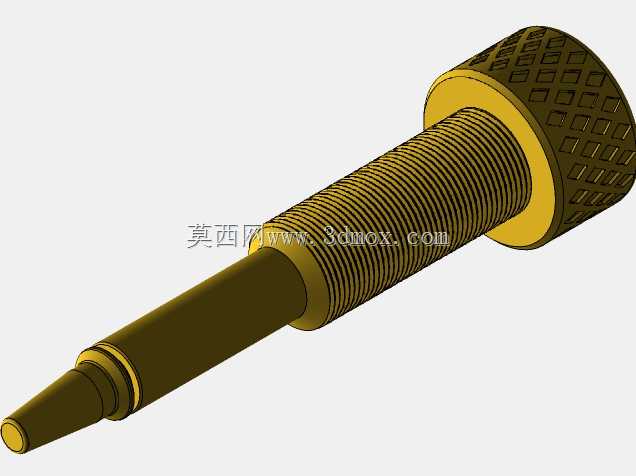

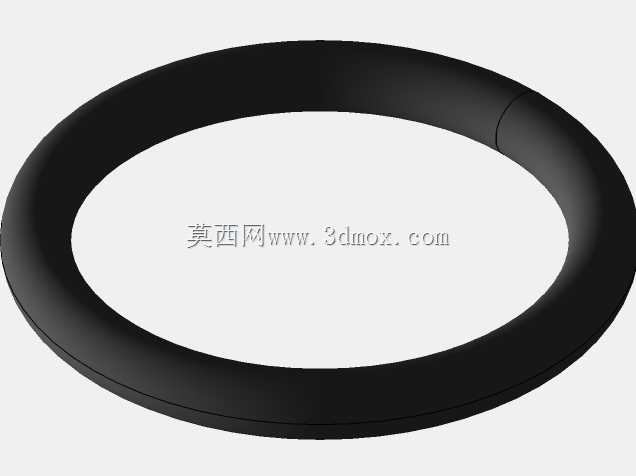

　　结构设计上，调节核心采用黄铜材质的针状阀杆，阀杆顶端加工滚花调节手位，旋转手轮时针锥沿轴向进给，改变针锥与阀座通流截面之间的环形间隙，以此连续改变压缩空气的通流面积。黄铜材质的阀杆与线轴部件兼顾耐磨与抗锈蚀特性，在干燥压缩空气工况下长期往复微调也不会出现卡滞、咬合问题；密封环节采用丁腈橡胶NBR密封件，适配常规工业气动回路的密封需求，在额定工作压力区间内可以杜绝调节杆处的外泄漏。

　　工况适配层面，该款阀件适用介质为经过过滤处理的压缩空气，工作环境温度覆盖0摄氏度到80摄氏度区间，在20摄氏度干燥空气工况下性能表现最稳定，工作压力容许范围在1到10巴之间，标称额定工作压力为6巴，标称通流通道对应G1/8接口、适配2毫米通径的节流气路，完全满足常规工业气动支线的流量调节需求。

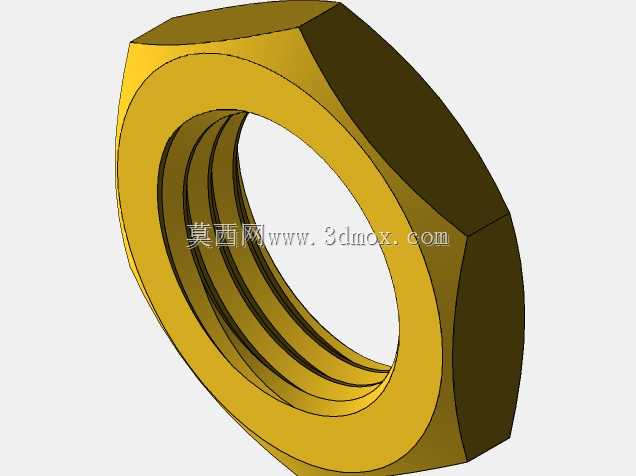

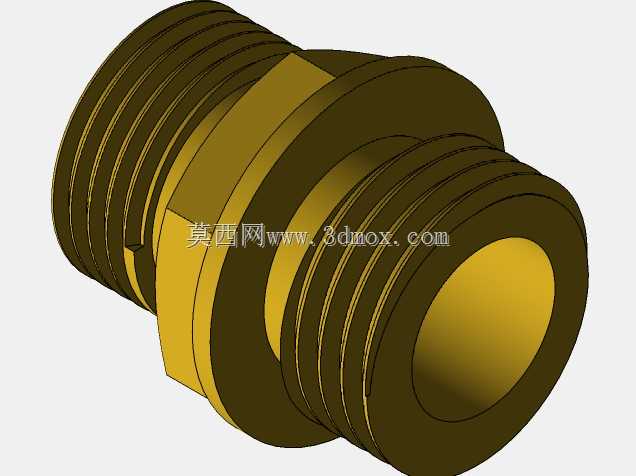

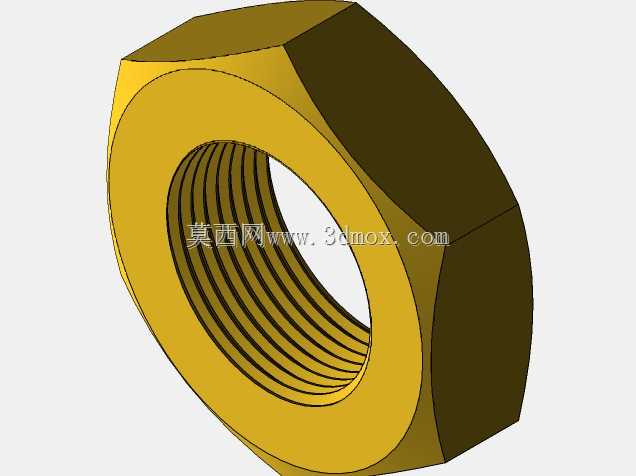

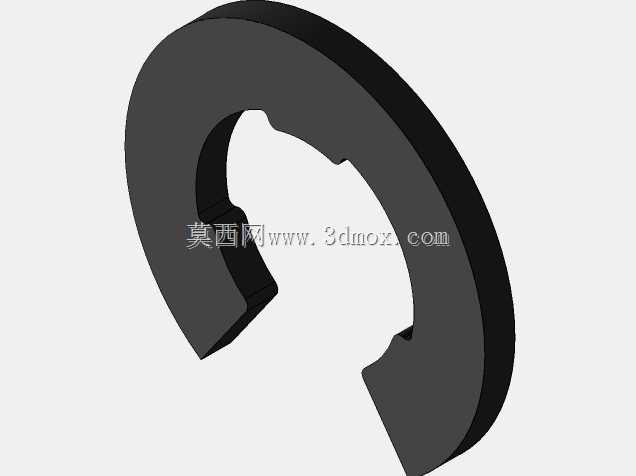

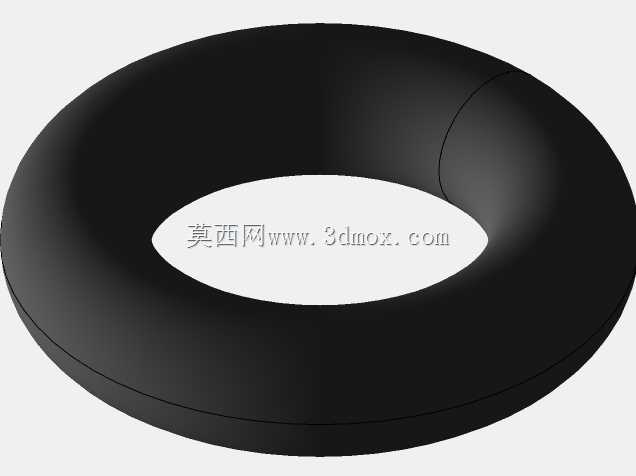

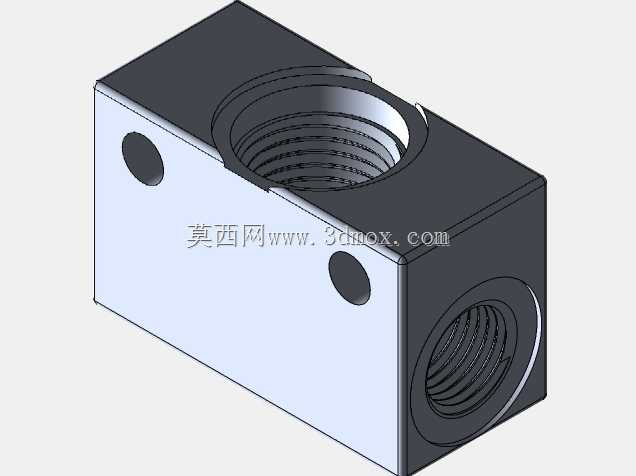

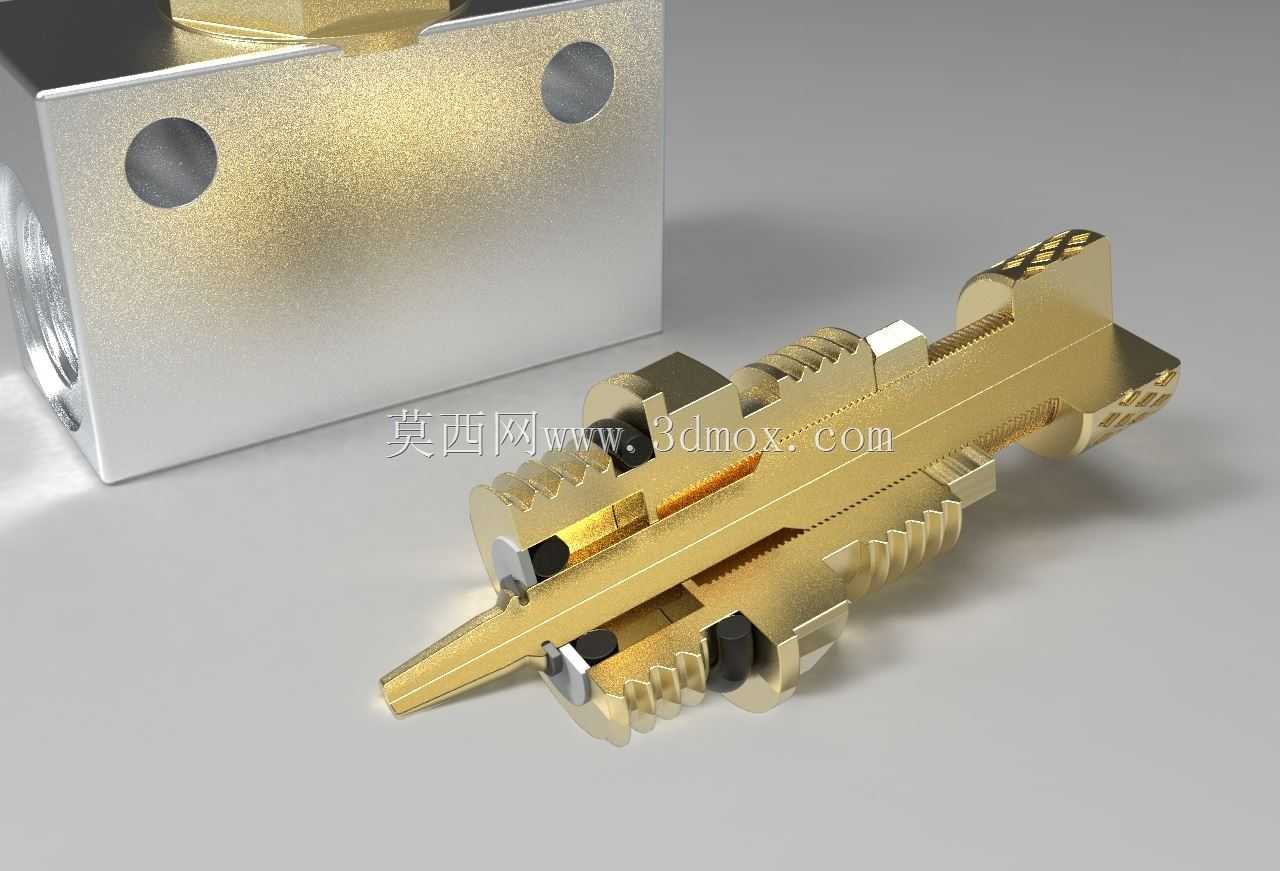

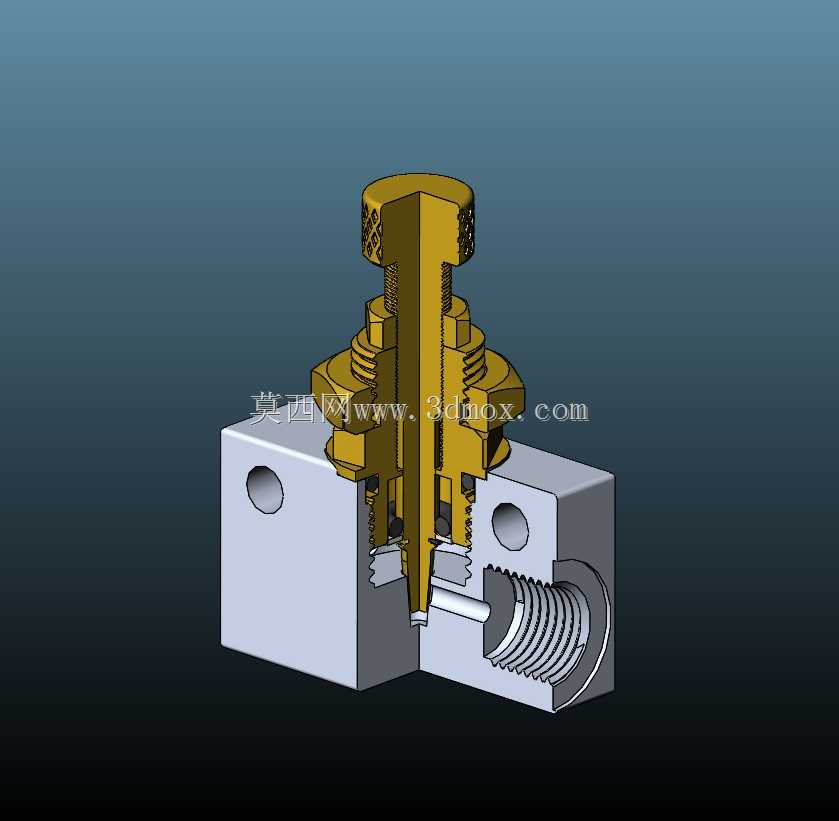

　　建模过程中完整还原了所有装配细节：铝制方块阀体的两个侧向工艺孔、端部内螺纹的完整牙型、阀杆中部的多段锁紧外螺纹、针锥末端的锥面节流结构、顶部滚花手轮的防滑纹理、各层密封垫片与锁紧螺母的装配位置都做了1:1复刻，剖切视角下可以清晰看到气流从入口进入后，流经针锥与阀座之间的节流间隙再流向出口的完整路径，结构工程师在做气动柜布局时可以直接调取该模型核对安装开孔尺寸、手轮旋转操作空间、相邻管路接头的干涉情况，不需要二次测绘实物；做气动原理教学或者阀件选型演示时，拆解后的装配结构也能直观展示针式节流阀的调节逻辑，帮助设计人员快速理解开度变化与气阻、流量之间的对应关系，在回路设计阶段就能预判调节行程与气量控制精度的匹配度，避免装机后出现调节量程不足或者微调灵敏度不达标的问题。
