微型集成式流体输送加热泵体结构

项目分类:泵 发布时间:2022-05-13 ID:633964
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构
  • 微型集成式流体输送加热泵体结构

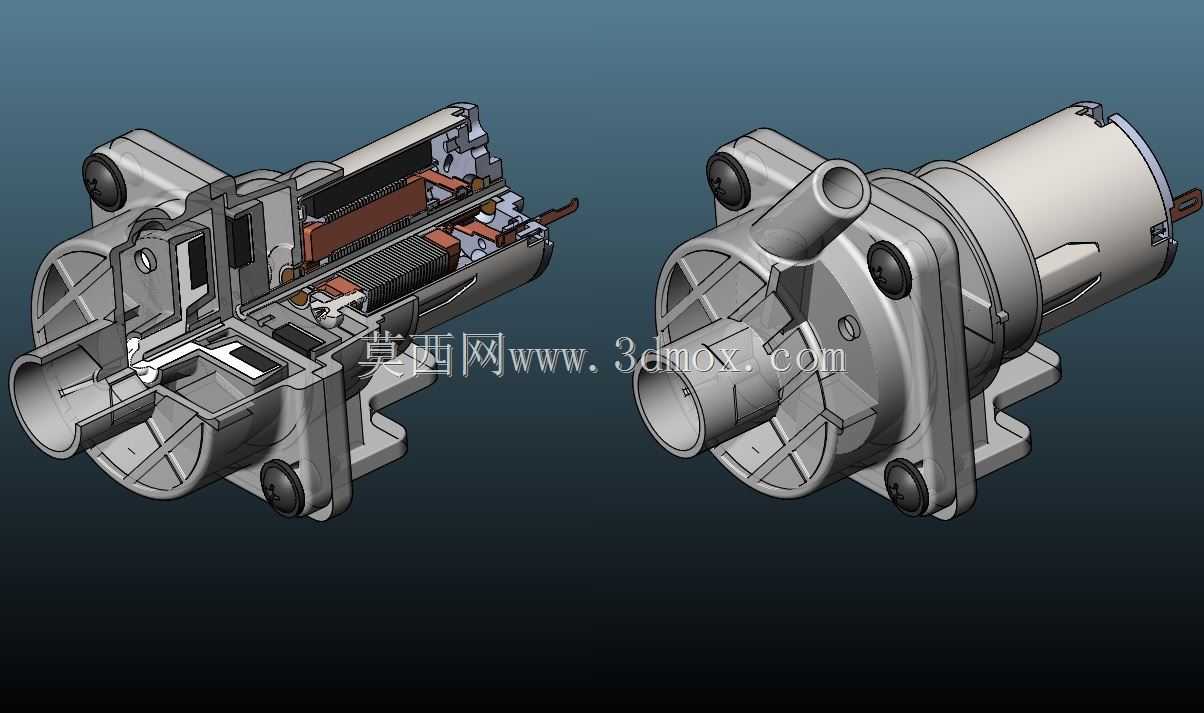

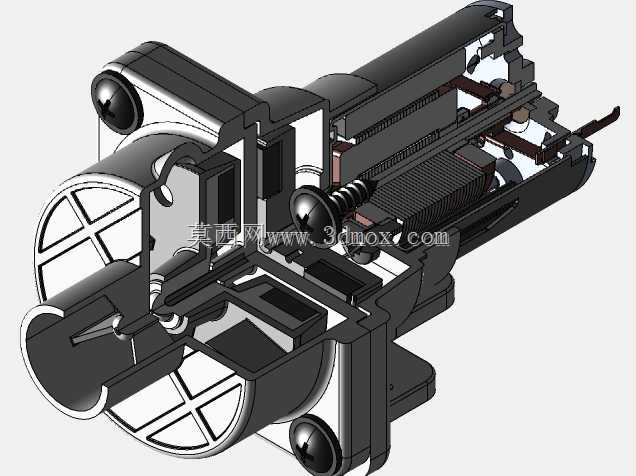

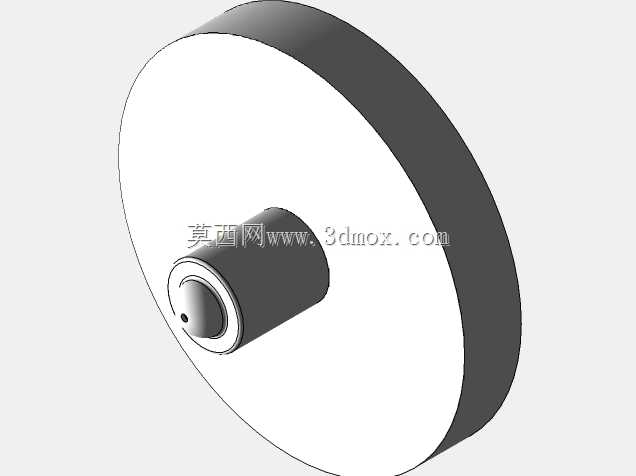

  这套泵体结构面向小流量流体循环与即时升温工况展开设计,常见于桌面型饮品制备设备、小型恒温循环回路、便携清洗装置以及实验台架的辅助流体单元中。整机将驱动电机、叶轮腔、流道接口与加热段整合在同一轴系附近,减少外接管路长度,也降低了小系统里因接头过多带来的渗漏风险。从剖切呈现的内部布局可以看到,电机转子与泵腔之间通过密封隔段分开,绕组区域保持干燥,流体侧集中在前端壳体内部;加热元件沿流体经过的通道布置,介质在离开泵腔前后即可获得温升,不必在泵外额外串联大型加热罐,这对安装空间紧张的小家电和紧凑型设备尤其重要。

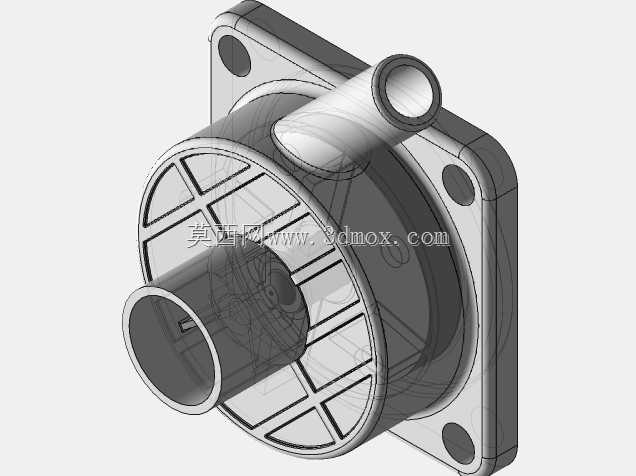

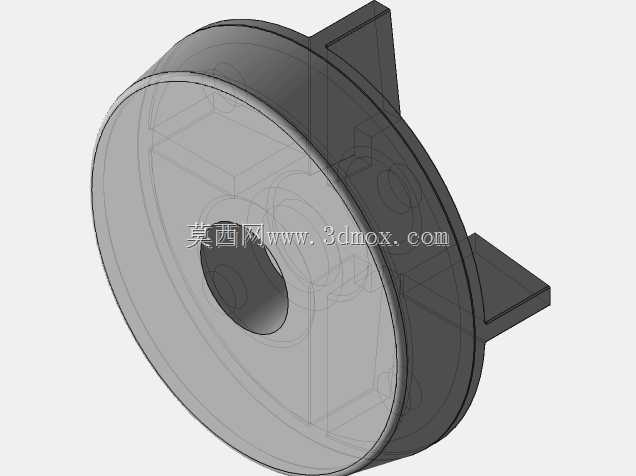

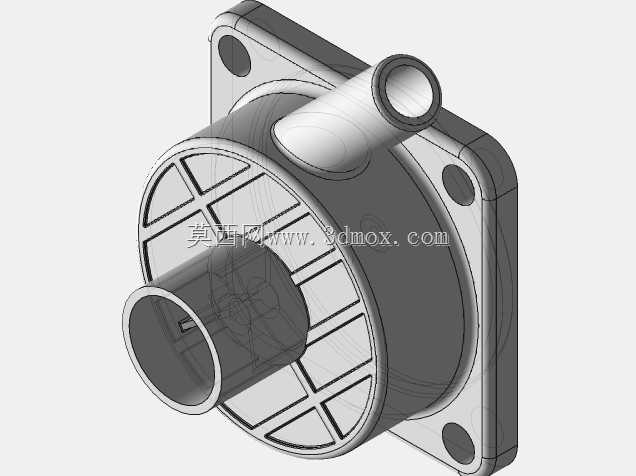

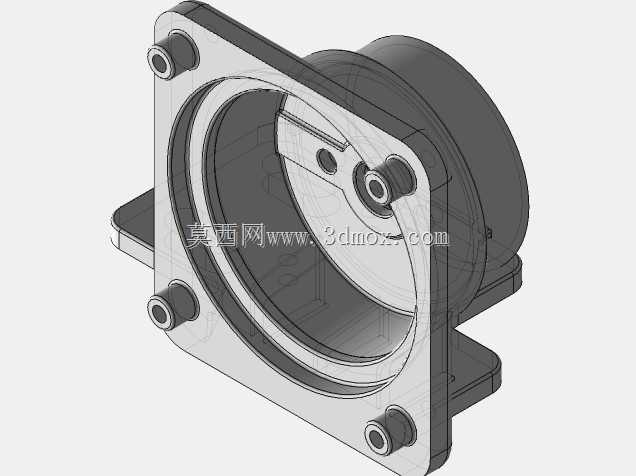

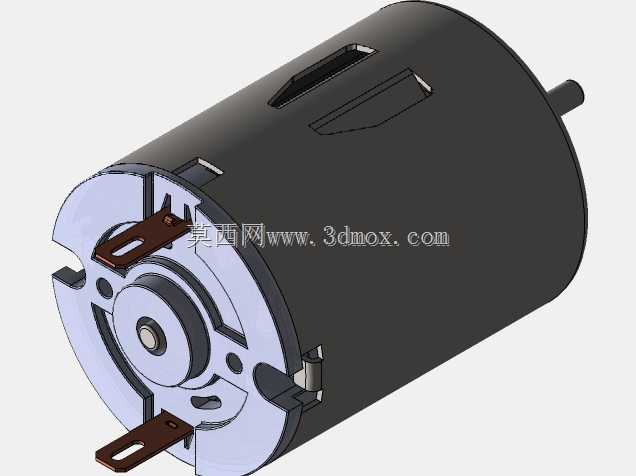

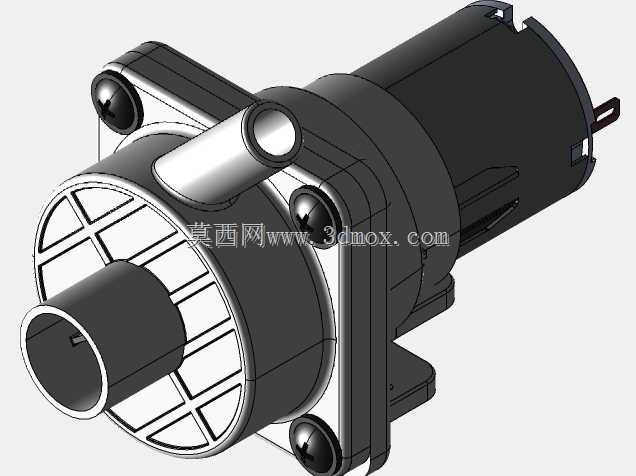

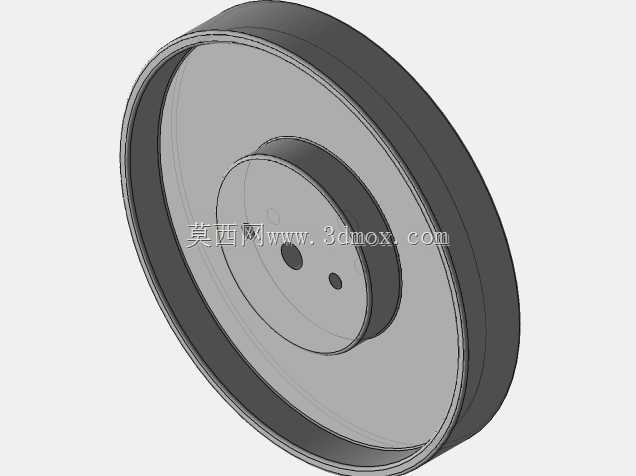

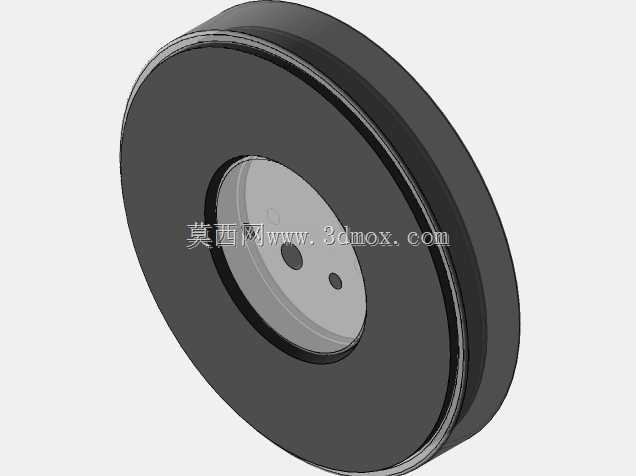

  前端泵壳采用带加强筋的圆盘式结构,中心设置轴向吸入口,侧上方布置切向或近切向排出接口,使流体进入叶轮后能够沿蜗壳方向顺畅转向。吸入口周围的环形壁厚与放射状筋条并非装饰特征,而是用于承受泵腔内部压力波动,并在螺钉锁紧时把载荷分散到安装脚位。壳体两侧的凸耳预留紧固件穿过孔,底部形成近似平面的安装基准,装配时可先将泵体贴合支架面,再通过螺钉锁定,避免悬臂状态下电机运转产生附加振动。电机尾部保留接线与出线空间,整机长度方向需要为线缆弯折和插接端子留出余量,不能只按金属外壳外轮廓核算边界。

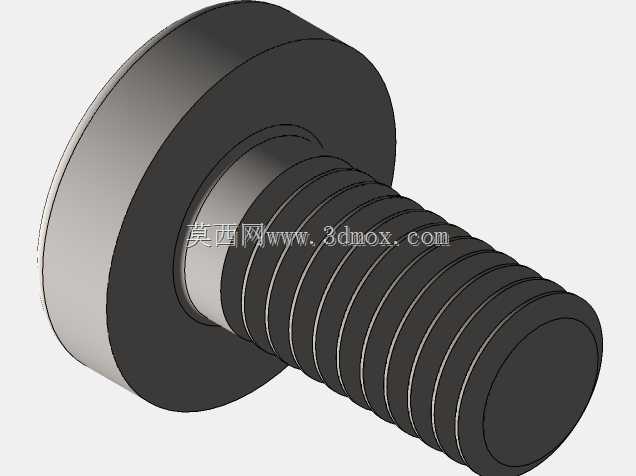

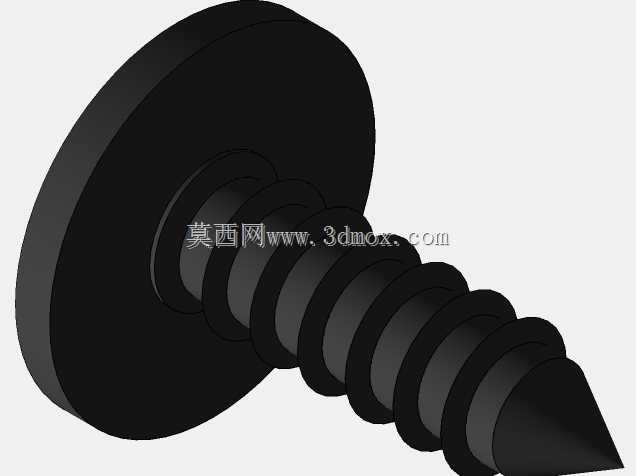

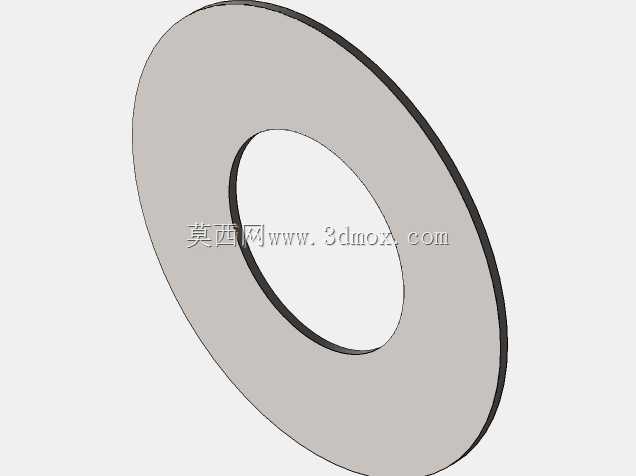

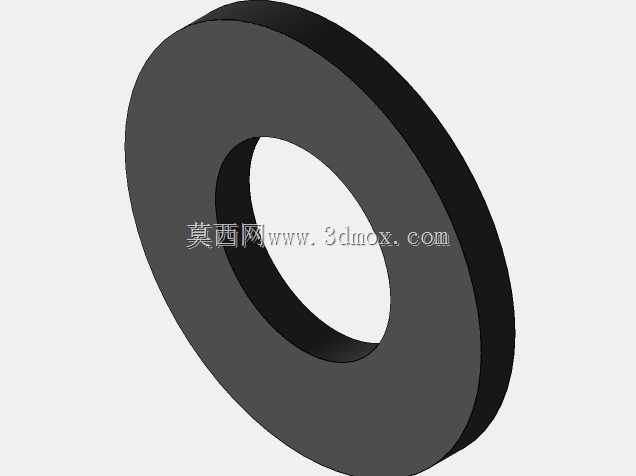

  设计思路上,该结构优先解决小泵常见的三个问题:气缚、局部过热和密封失效。入口通道尽量缩短并正对叶轮区域,使低液位启动时流体更容易充满泵腔;加热部件与流体通道保持紧密热接触,同时通过壳体壁面与电机绕组形成热隔离,避免热量反向堆积在电机侧。干湿两区之间的隔套形状需要兼顾密封长度与同轴度,轴系穿过位置若存在偏心,会同时带来摩擦阻力、密封件偏磨和噪声上升。因此在三维建模时,电机安装止口、泵壳定位圆、叶轮旋转轴和密封孔应建立同一基准轴线,螺钉孔位置围绕该轴线对称布置,减少装配累积误差。

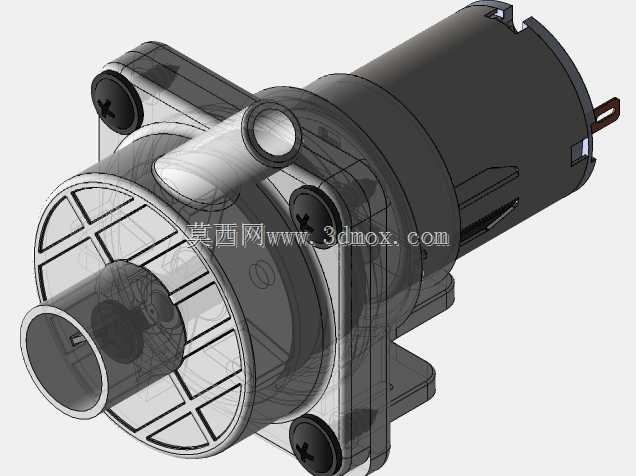

  外形边界可按串联式圆筒电机与前端泵壳组合理解:电机段占据后部主要长度,外圆附近需要预留散热和拆装空间;泵壳段直径略大,并在侧向伸出排液接头,选型时不能把设备安装孔仅按电机外径预留。底部支撑脚承担整机重量和管路反力,支架面应具备足够刚度,若采用薄钣金悬挂,泵启停时的扭矩脉动可能放大为管路抖动。侧向接口与轴向接口的方向决定了软管走向,布置时应避免软管紧贴电机外壳或加热区域,同时保证接头附近有手或工具操作空间,便于后期更换密封件。

  从功能特性看,该泵更强调低压、小流量、连续或间歇式循环,而不是高扬程输送。叶轮腔与蜗壳过渡区需要保持平滑,避免尖角造成滞流;加热段附近的流道截面不宜突然扩大,否则介质停留时间不均,容易出现局部温度偏高。结构工程师在细化模型时,应重点检查叶轮与泵腔的径向间隙、密封件压缩量、壳体螺钉柱强度以及进出接口的拔模方向。对于需要注塑生产的壳体,加强筋厚度、螺钉柱根部圆角和上下壳分模线都要同步考虑;对于金属机加工方案,则可关注薄壁隔套的加工变形和端面平面度。

  在实际设备布局中,这类泵通常安装在储液腔附近,入口管尽量短而少弯折,出口侧再连接温控或喷淋部件。若系统存在热膨胀,软管长度应吸收少量位移,不能让管路拉力直接作用在泵接口上。泵体周围还应预留溢液滴落空间,即使密封可靠,也应考虑冷凝水或维护残液对下方电气件的影响。整体来看,该模型把驱动、泵送和升温功能压缩在一个紧凑单元内,适合结构设计师在小型流体设备中进行空间校核、接口布置、安装支架设计以及密封方案验证。
