瓦里斯科V100-2工业离心泵结构设计

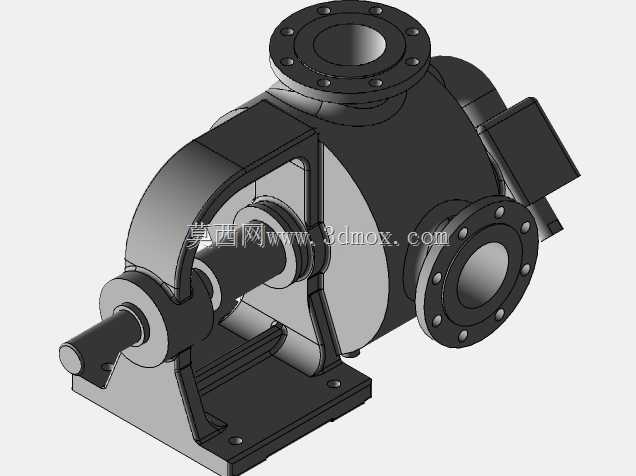

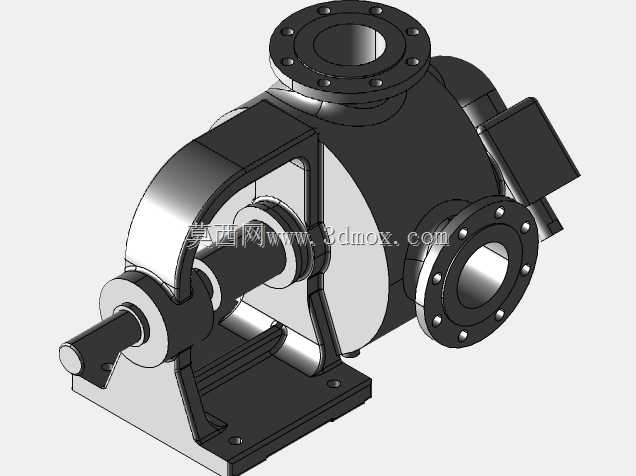

　　在化工流程、市政给排水、工业循环水系统等场景中，这类卧式离心泵是流体输送环节的核心动设备，承担着不同粘度、含少量固体颗粒介质的增压输送任务，其运行稳定性直接决定整条工艺管线的输送效率与运维成本。从结构设计来看，该泵采用卧式单级悬臂式布局，泵体与轴承支架通过止口定位配合，保证转子组件与泵腔的同轴度要求，避免运行过程中出现叶轮碰擦、密封偏磨等常见故障。进出水口均采用法兰连接结构，法兰端面的密封槽、螺栓孔位置严格遵循通用管路连接标准，可直接对接同通径的工业管路，无需额外制作转换接头，降低现场安装的适配成本。泵体的流道采用渐扩式蜗壳设计，建模过程中对蜗壳断面面积变化做了连续过渡处理，减少介质在泵腔内的水力损失，提升泵的运行效率，

　　同时降低湍流带来的振动与噪声。转子部分包含主轴、叶轮、轴承定位段、密封安装段，主轴的轴肩尺寸经过公差匹配设计，轴承位采用过盈配合公差，保证轴承内圈与轴同步转动，密封安装段预留了足够的轴向空间，可根据输送介质特性选配机械密封或填料密封结构，适配不同的工况密封需求。底座采用一体式铸造支架结构，支架上的安装螺栓孔做了沉头处理，可通过地脚螺栓将整机固定在混凝土基础或钢制机架上，底座的加强筋布置在受力集中的轴承支撑下方与泵体连接位置，抵消泵运行过程中产生的径向力与轴向力，避免长期运行出现底座变形、轴系对中偏移的问题。从安装边界来看，整机的轴向尺寸从主轴外伸端到泵体后端盖位置预留了足够的联轴器安装空间，用户可根据配套电机的轴高调整垫铁高度，

　　保证泵轴与电机轴的同轴度在允许偏差范围内；径向方向上，法兰外圆到支架底部的尺寸满足管路安装的操作空间要求，日常维护时拆卸轴承端盖、更换密封件无需拆解整个泵体与管路的连接，可大幅缩短运维停机时间。建模过程中对所有配合面做了公差标注参考，比如泵体与支架的止口配合采用H7/h6间隙配合，既保证装配时的定位精度，又方便后期检修拆卸；叶轮与主轴的配合采用H7/k6过渡配合，传递扭矩的同时避免叶轮运行中出现松动。泵体顶部的法兰接口可作为排气或测压接口使用，底部预留的螺塞孔可用于停机后排空泵腔内残留介质，防止冬季低温环境下介质冻胀损坏泵体，也方便长期停用时的泵腔清理。这类泵的结构设计充分考虑了工业现场的实际使用需求，没有冗余的结构件，

　　所有零部件的形状都服务于功能实现：轴承支架的镂空结构既减轻了整机重量，又能增加轴承部位的散热面积，避免轴承长期运行温度过高；主轴外伸端的键槽尺寸符合通用传动标准，可适配不同规格的联轴器或皮带轮，满足不同传动方式的安装需求。在三维建模过程中，所有回转类零件都采用参数化草图绘制，通过旋转特征生成主体结构，再对安装孔、密封槽、退刀槽等细节特征做局部切除，保证模型的特征树逻辑清晰，后续做同系列泵的变型设计时，只需修改叶轮直径、进出水口通径、主轴长度等核心参数，即可快速生成新的型号模型，大幅提升系列化产品的设计效率。对于泵体的壁厚设计，参考了承压壳体的强度计算标准，在法兰连接位置、蜗壳断面变化位置做了局部加厚处理，保证泵体在额定工作压力下的结构强度，避免出现应力集中导致的壳体开裂问题。
