多级地面离心增压供水泵结构

　　这类地面多级泵常见于民用建筑供水、小型灌溉系统、暖通循环以及工业辅助水路中，核心任务是把入口侧水压提升到管路末端所需压力。与潜入液下的泵型不同，该设备整体安装在地面基础或设备机架上，泵体、电机、接线盒和底脚都暴露在可维护空间内，因此在三维布置时既要考虑水力性能，也要兼顾检修操作面和管路连接边界。

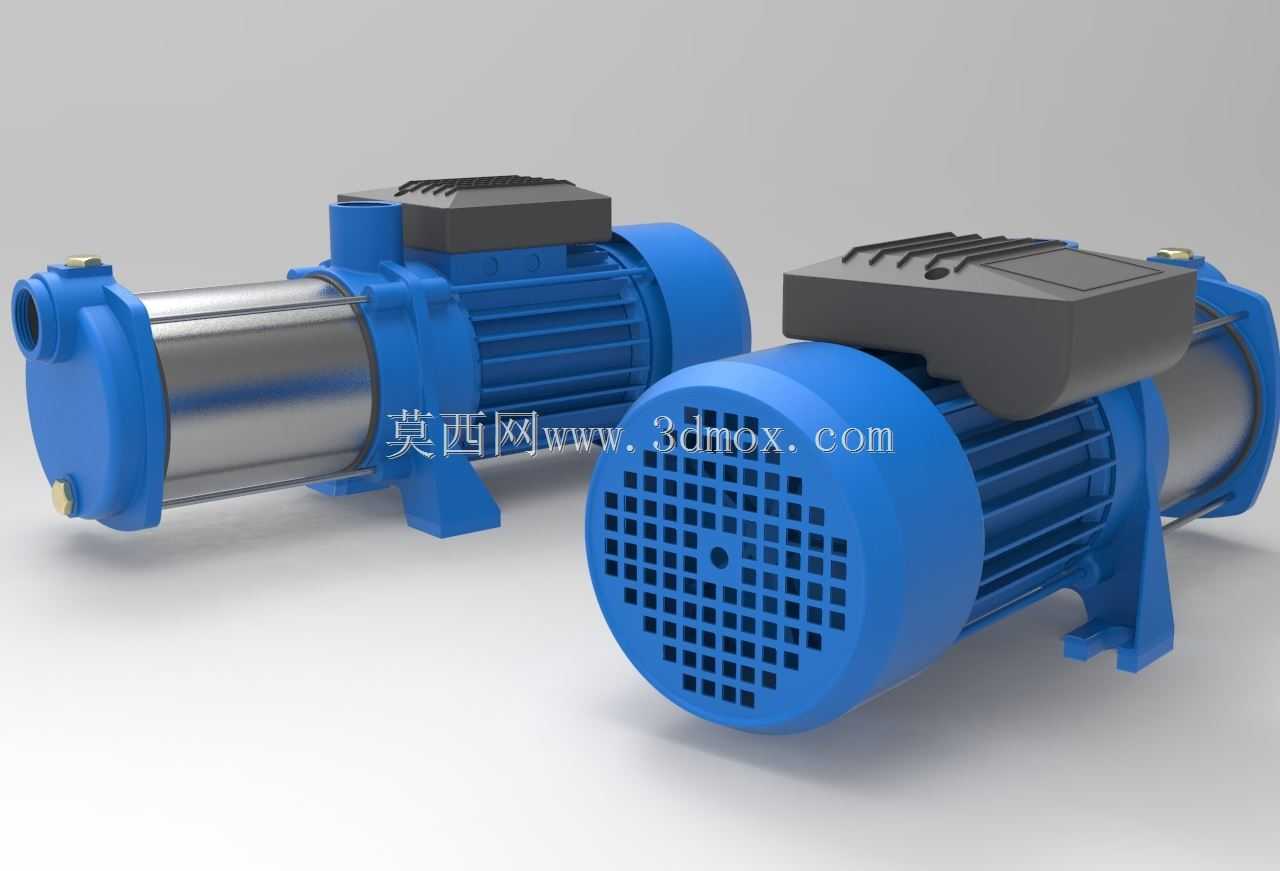

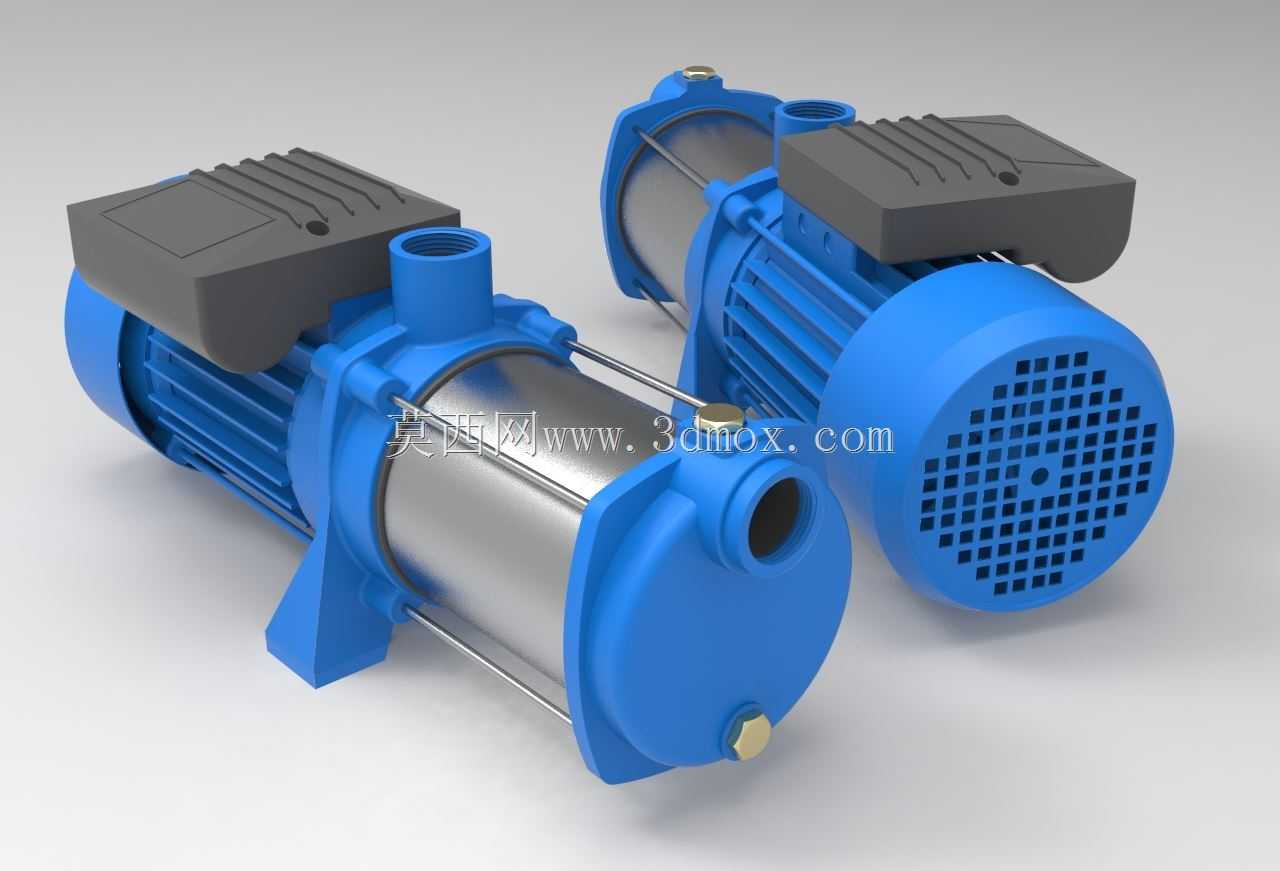

　　从结构上看，设备前段为多级水力组件，外部可见不锈钢筒状泵腔，端部设置进出水接口；后段与异步电动机直联，电机外壳采用密集散热筋和端罩通风孔，保证连续运行时热量能够沿壳体表面和风扇风道散出。顶部黑色盒体为接线与电容相关区域，外形带有散热槽和倾斜盖板，既保护电气连接，也方便现场接线。蓝色铸件部分承担泵壳、电机机座、端盖和支承脚的功能，材质表面在模型中通过颜色区分，便于结构评审时快速识别功能区域。

　　实际选型时，入口管路应尽量短而直，避免急弯、高位气囊和过多缩径造成吸入条件恶化。多级泵虽然对吸入管路中混入少量气体具有一定耐受能力，但工程布置仍需保证注水、排气和止回结构合理，否则在启停频繁或液位波动工况下，会出现噪声增大、流量不稳和机械密封寿命缩短。泵脚安装面需要保持共面，地脚附近预留紧固空间；若安装在钢架上，应校核支架刚度，避免电机满载运行时整机振动放大。

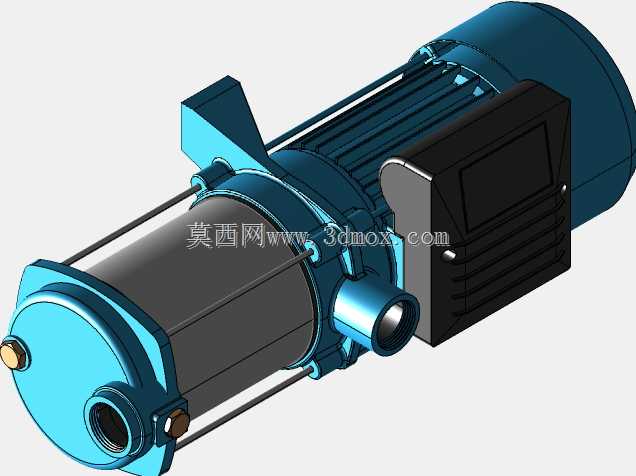

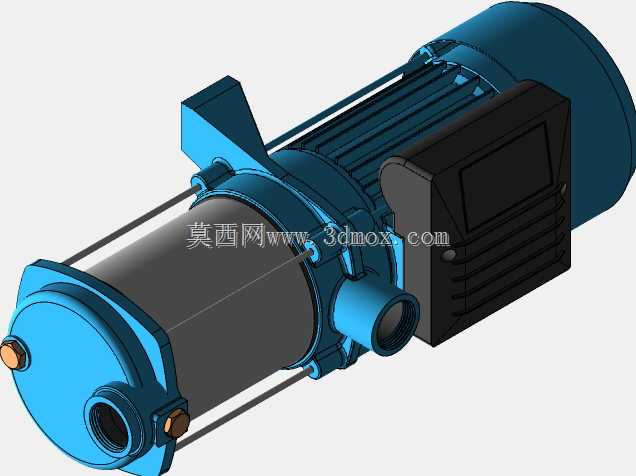

　　三维建模中，泵腔与电机的同轴关系是重点。直联结构省去了联轴器外露部分，但也意味着叶轮、轴、电机轴承和机械密封的轴线必须一致，模型中应体现电机端盖、泵体连接法兰和底脚基准之间的位置约束。前端不锈钢筒体与蓝色泵头之间的过渡直径、密封压盖轮廓以及接口方位，都直接影响管路干涉检查。接线盒顶部并非简单方块，其盖板斜度、筋条高度和侧面避让需要保留，因为现场电缆弯头、防水接头和检修开盖都会占用上方空间。

　　外形边界方面，整机沿电机轴向长度最大，径向尺寸主要由电机风罩、散热筋和泵筒决定；底部两支承脚之间的跨距决定基础螺栓位置，泵体进出口高度则决定管路中心线。布置设备时，电机尾部应保留通风和拆罩距离，泵头前方应保留接口扳手空间，顶部接线盒上方不宜紧贴墙面或横梁。对于多台并联供水场景，还需在单机轮廓外叠加管路阀门、压力表、软接头和检修通道，不能只按泵体本体包络盒进行排布。

　　功能设计上，多级叶轮串联可以在相对紧凑的轴向长度内获得较高扬程，适合需要稳定压力的清水输送。电机风罩端面的网格孔不是装饰特征，其开孔面积、孔阵分布和内部风扇间隙会影响冷却风量；建模时若过度简化成封闭圆柱，会误导外观评审和散热分析。泵体支脚与电机壳体的加强过渡也应保留，这些区域承受管路载荷、整机重量和启动扭矩，是结构细化时不能忽略的部位。

　　在工程应用中，该类泵通常吸入清水或物理性质接近清水的介质，不适合含大颗粒杂质、强磨蚀颗粒或纤维缠绕物的管路。入口侧配置过滤装置能够降低异物进入叶轮的风险，出口侧设置压力检测和止回元件，则有助于停机保压和反向水锤控制。若用于暖通循环，还要关注介质温度对密封件和电机温升的影响；若用于户外供水，接线盒、电缆入口和外露金属表面需要额外考虑防护与防腐。

　　从模型表达角度，整机可以按电机组件、多级泵头、接线盒、支承底脚和外部接口五个区域拆分。蓝色铸件适合保留圆角、拔模斜度和散热筋；不锈钢泵筒应体现光滑圆柱面与端部压盖关系；黑色电气盒则要突出盖板分模线、顶部筋槽和安装边界。这样的结构模型不仅用于外观展示，也可用于设备布局、管路干涉检查、安装基础设计以及维护空间校核，帮助设计人员在方案阶段就把泵组真实占用空间和操作需求纳入判断。
