8至12伏小型直流驱动电机结构

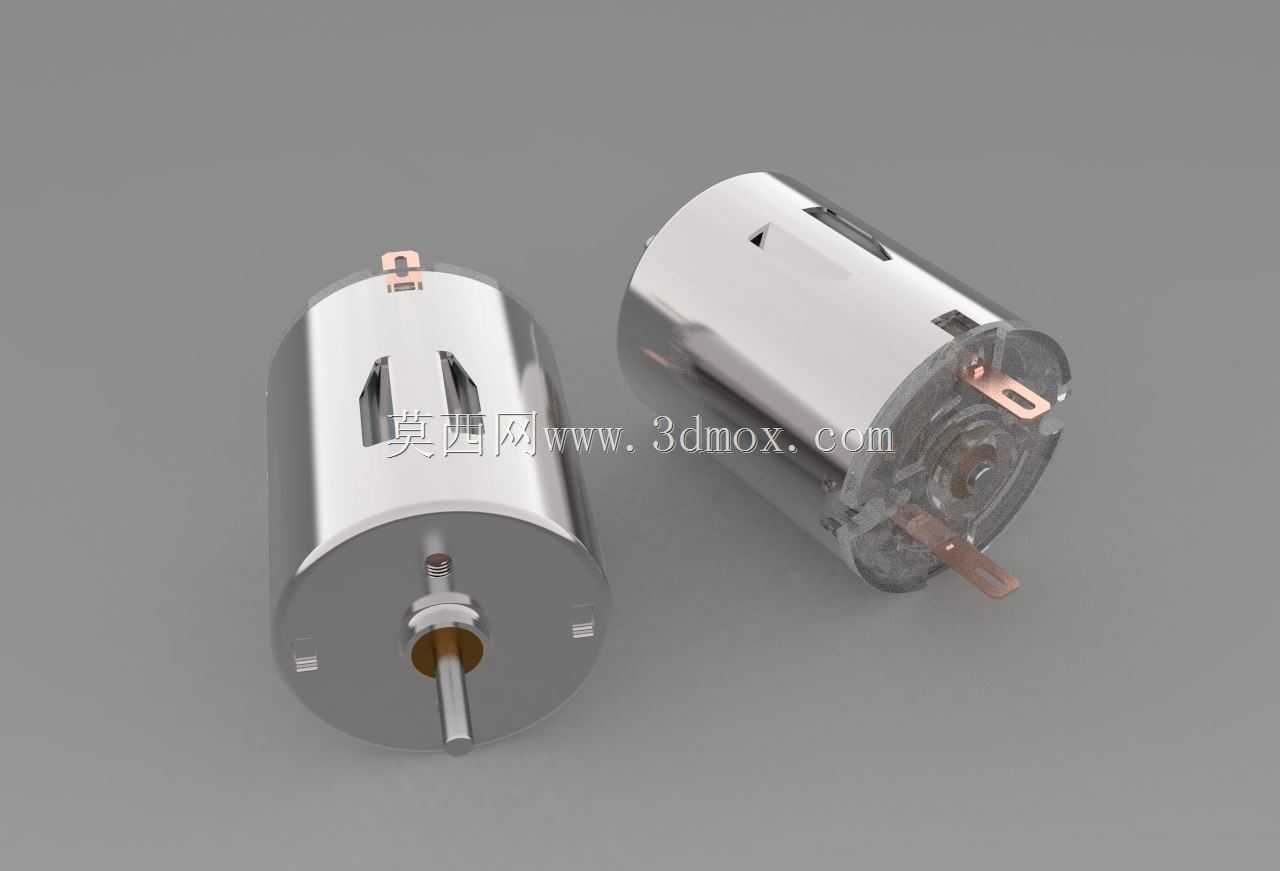

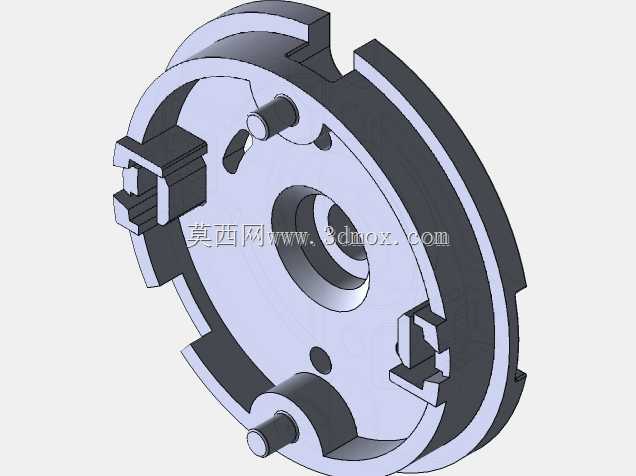

　　该模型呈现的是一款圆柱形小功率直流电机，适用于低电压供电场景下的旋转驱动需求。整机采用常见的圆筒形机壳布局，前端盖集中布置输出轴支承与定位结构，后端盖承担换向端、电刷组件及端盖封闭作用，外壳上设置两个弹性供电接片，便于在设备内部通过弹片接触或焊接方式完成电源接入。此类电机常出现在小型电动工具、玩具传动、车载小机构、办公设备、家用小电器、实验台架以及教学演示装置中，用来提供转速较高、控制方式直接的动力输出。

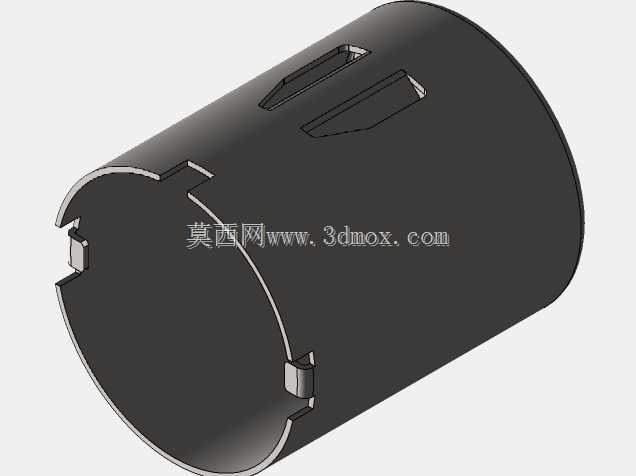

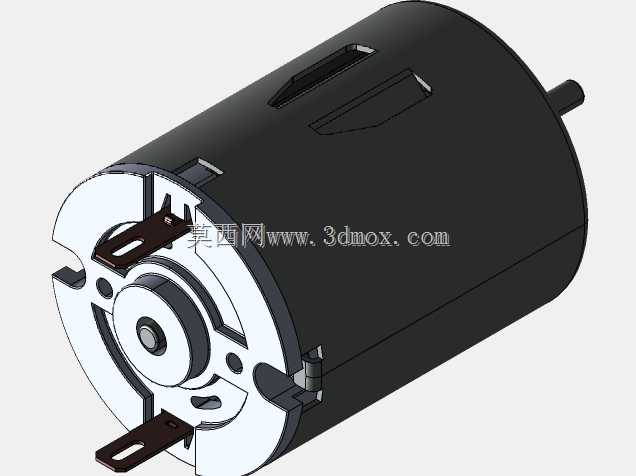

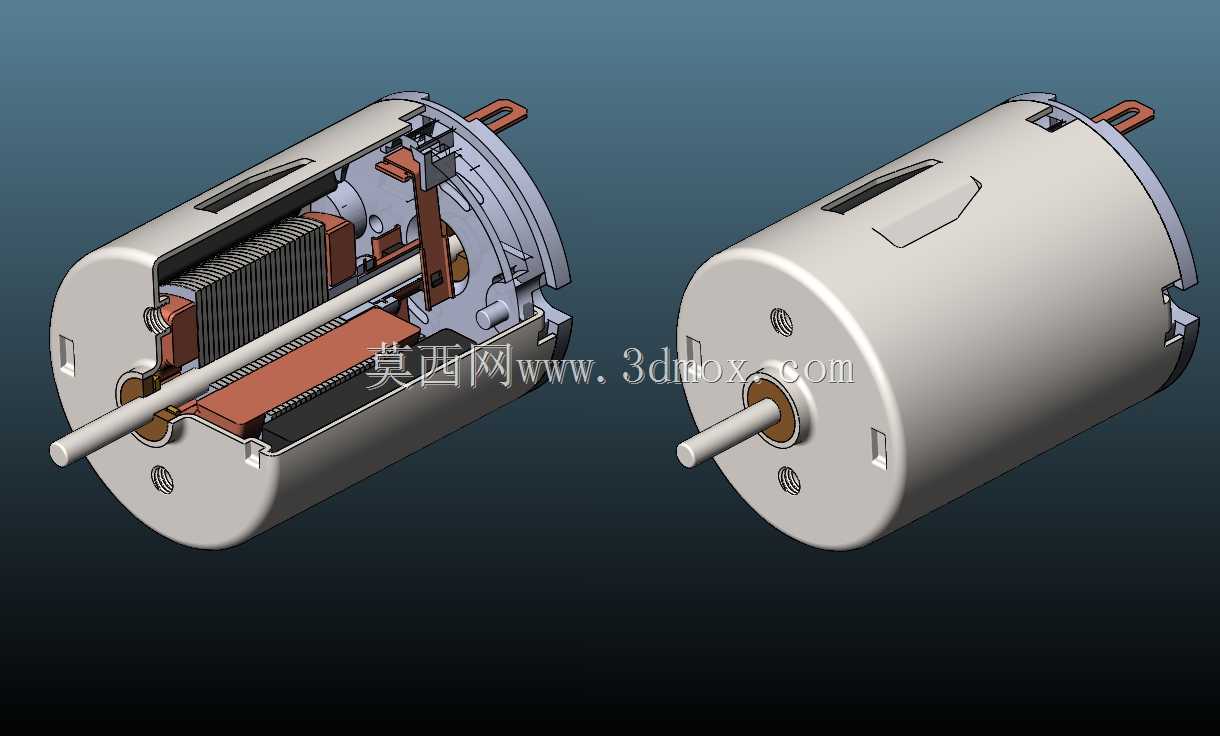

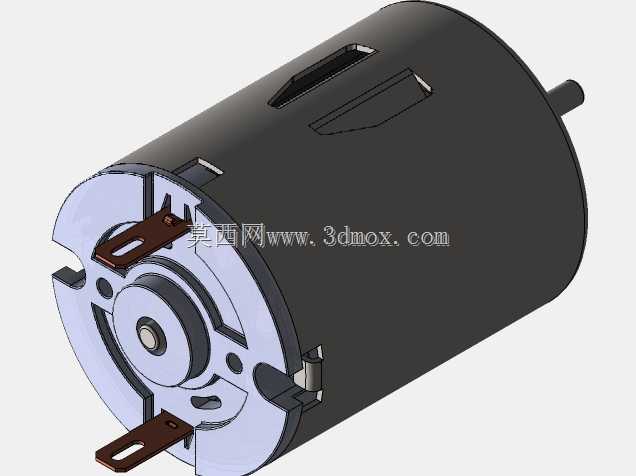

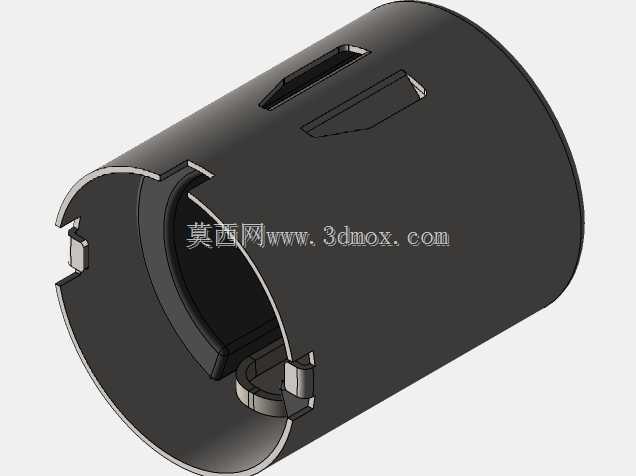

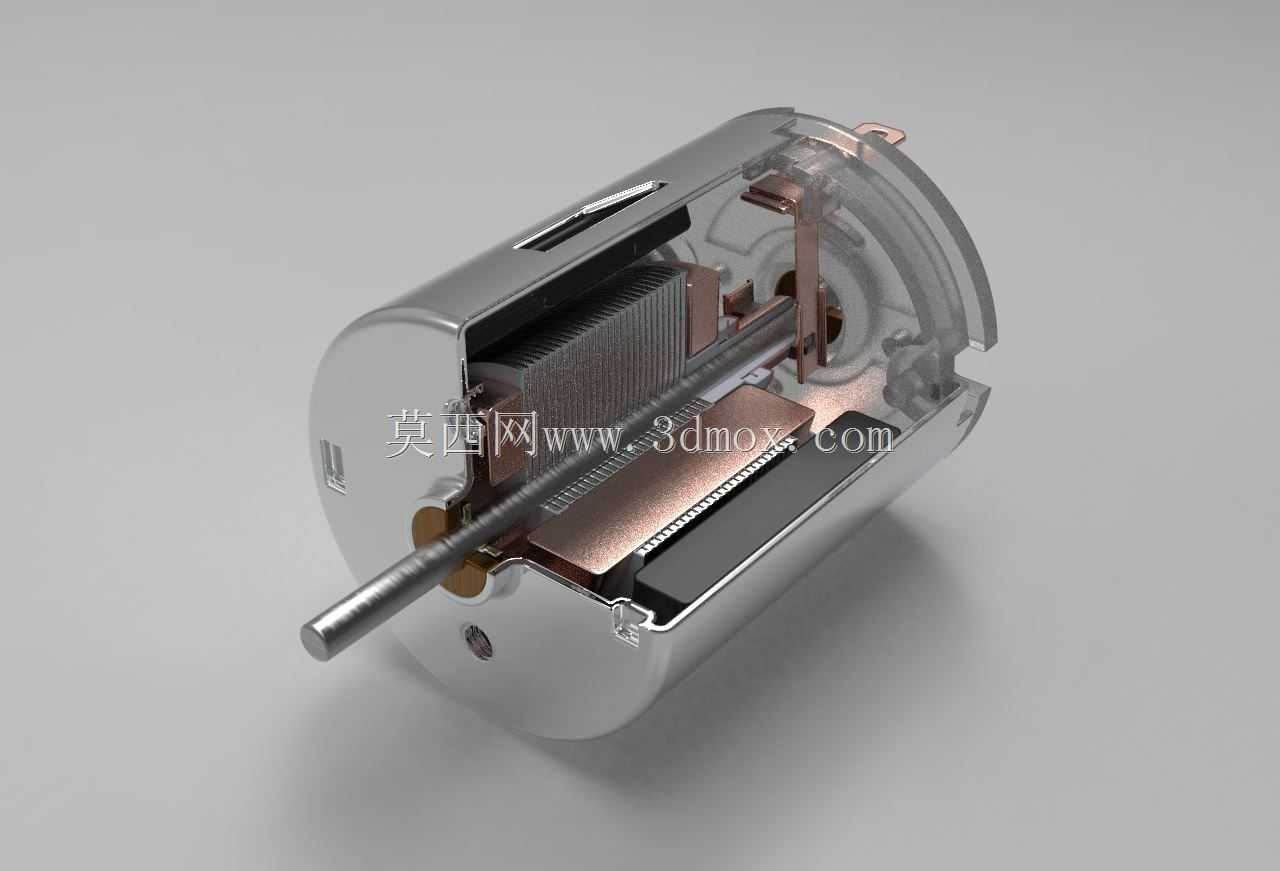

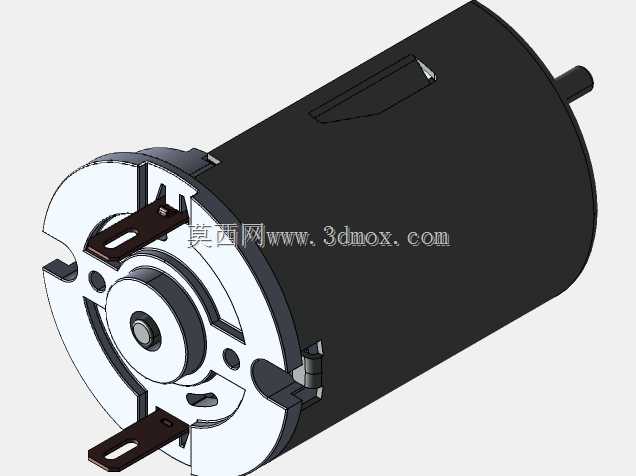

　　从结构表达来看，模型同时展示了整机外形和剖切后的内部组成。外部部分重点还原了光滑圆柱壳体、端部压合边界、轴伸位置、后端供电端子以及机壳上的卡扣与定位缺口；内部部分则将电枢铁芯、绕组、换向器、电刷、磁钢、转轴、支承件和端盖连接关系清晰展开。对于结构设计人员而言，这种表达有利于在装配阶段判断电机与周边支架、齿轮箱、带轮、联轴器或安装座之间的空间关系，也便于在方案评审时说明动力传递路径和电气连接位置。

　　实际选型时，这类低压直流电机的优势在于供电简单、启停响应直接、调速方便，可通过调压或驱动板改变转速。圆筒壳体本身承担磁路和防护作用，外径与轴向长度决定了其在设备腔体中的占用边界；输出轴直径、轴伸长度以及端部配合形式，则直接影响后续传动件的设计。若用于齿轮减速箱前端，需要校核轴端径向受力与齿轮啮合中心距；若用于带轮或摩擦轮驱动，则应关注轴伸悬臂长度和支承刚度；若安装在手持设备内，还要考虑电机振动、温升、接线方向以及外壳与塑料件之间的绝缘间隙。

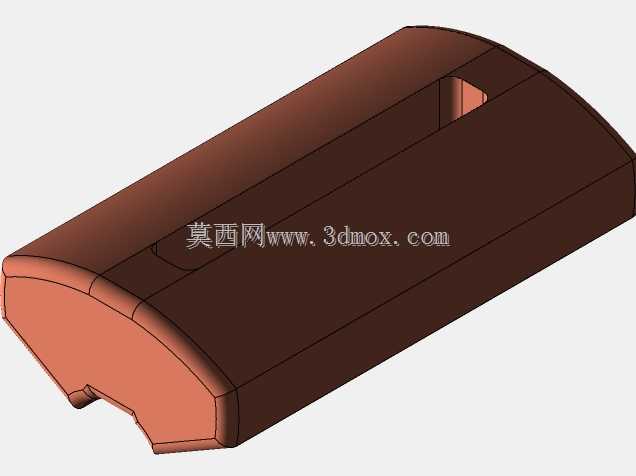

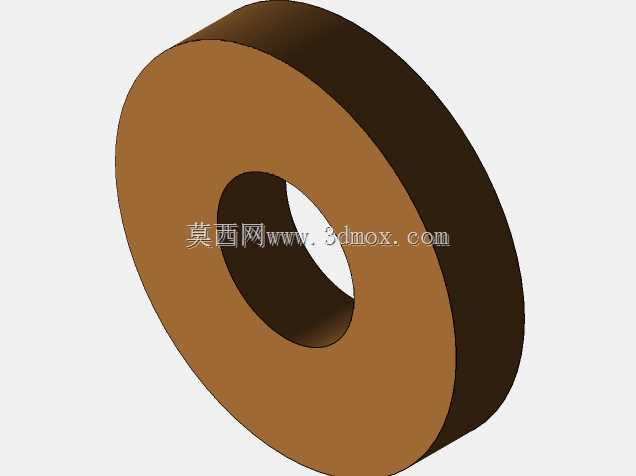

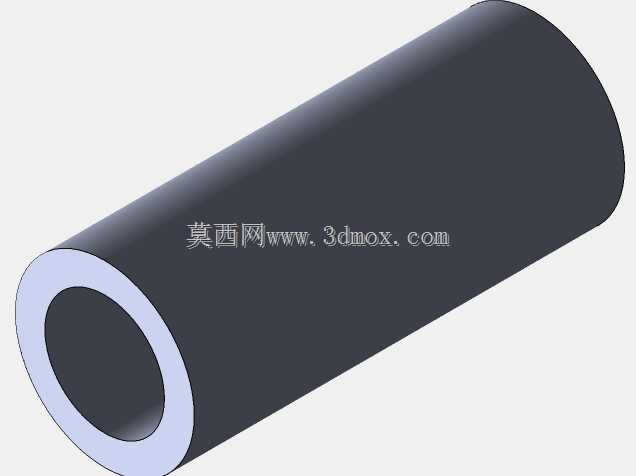

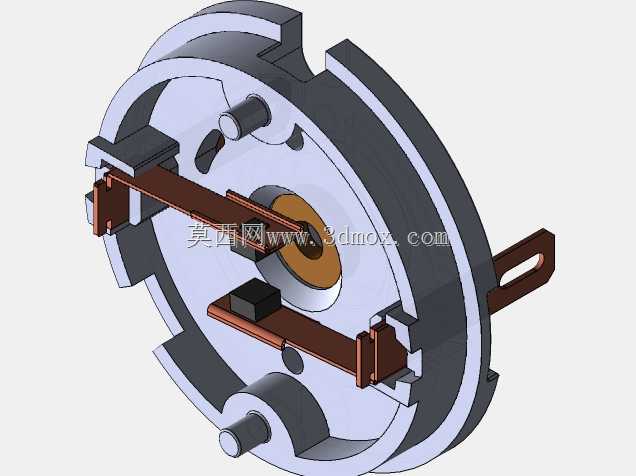

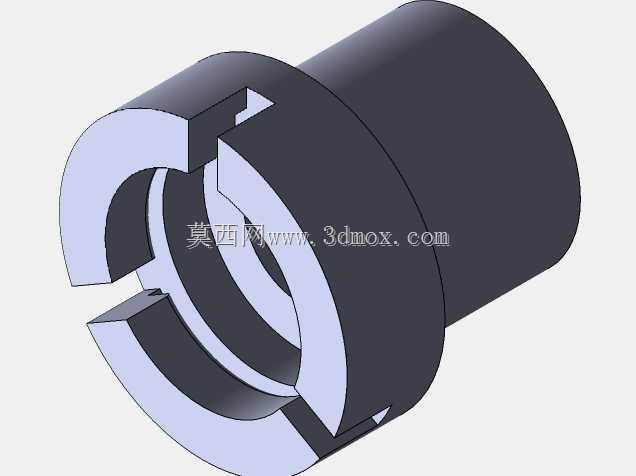

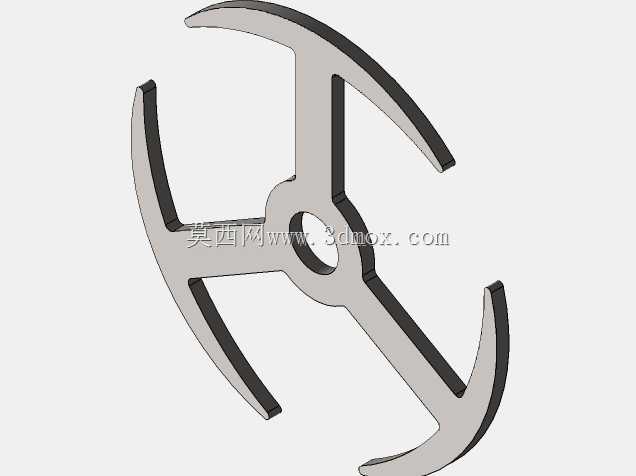

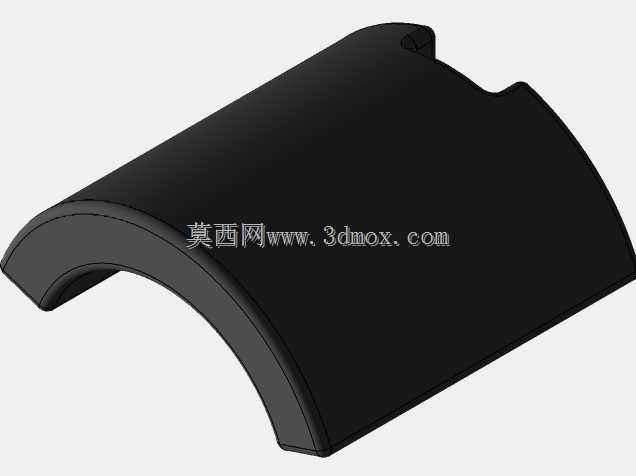

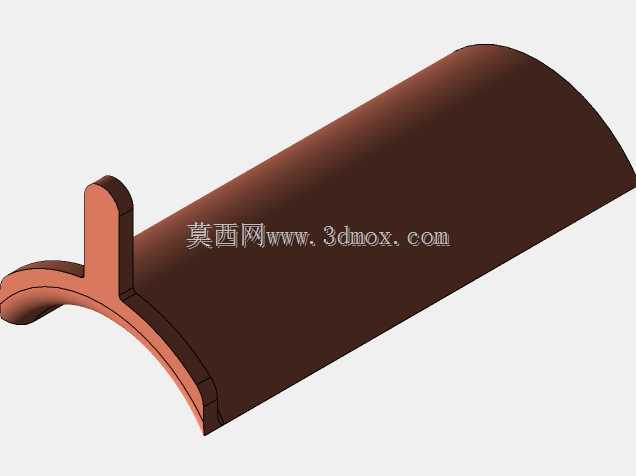

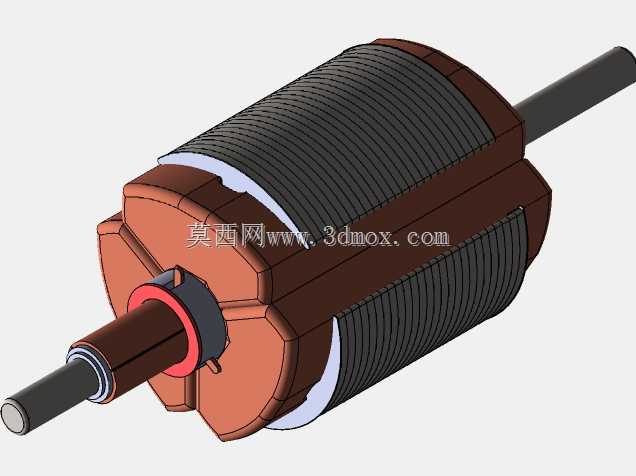

　　建模思路上，外形可围绕回转体建立主体，再通过拉伸、切除和阵列特征补充端盖凹点、卡扣槽、接线片和固定缺口。内部转子不宜只做简化圆柱，应体现叠片铁芯、槽内绕组、换向片以及转轴台阶，使剖切视图具备工程识别度。电刷与换向器区域需要保留相对位置，因为这一部分决定了维护判断和工作原理展示；磁钢贴附于壳体内壁，建模时应注意其与电枢之间的环形气隙，避免在装配中出现干涉。端盖与机壳的压合边、轴承或轴套位置、轴孔同轴关系也应保持一致，使模型既能用于外观沟通，也能作为机构布置参考。

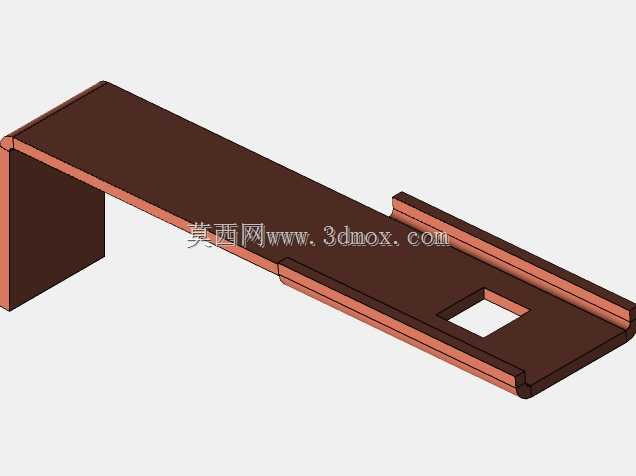

　　在安装边界方面，圆柱机身通常依靠端面、夹持座或橡胶护套固定，设计支架时不宜只约束外壳单点，应形成稳定的周向抱紧或端面限位，防止电机启动时反向扭转。供电接片位于后端，走线需预留弯折半径，并避开旋转轴和传动件。若设备空间紧凑，应在电机外径外侧保留散热和装配间隙，在轴伸端保留联轴器装拆距离；后端则需留出接线片焊接或弹片压接空间。对于需要频繁正反转的工况，电刷、换向器和轴支承区域的结构合理性更值得关注，因为它们直接影响电机运行稳定性和寿命表现。

　　整体来看，该模型适合用于低压驱动机构的原理展示、空间布置、安装支架设计以及小型传动系统方案沟通。通过完整外观与剖视内部结构的结合，可以让设计者在不拆解实物的情况下理解电机组成、动力输出方式和装配约束，从而在产品开发早期更准确地完成电机选型、腔体布局和连接件设计。
