安川1.3kW交流伺服电机外形结构

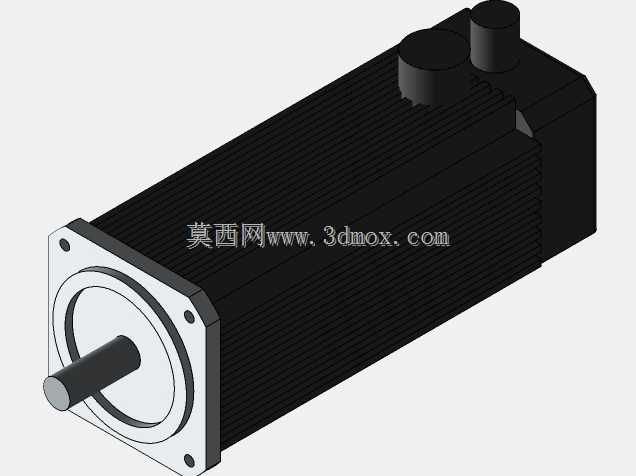

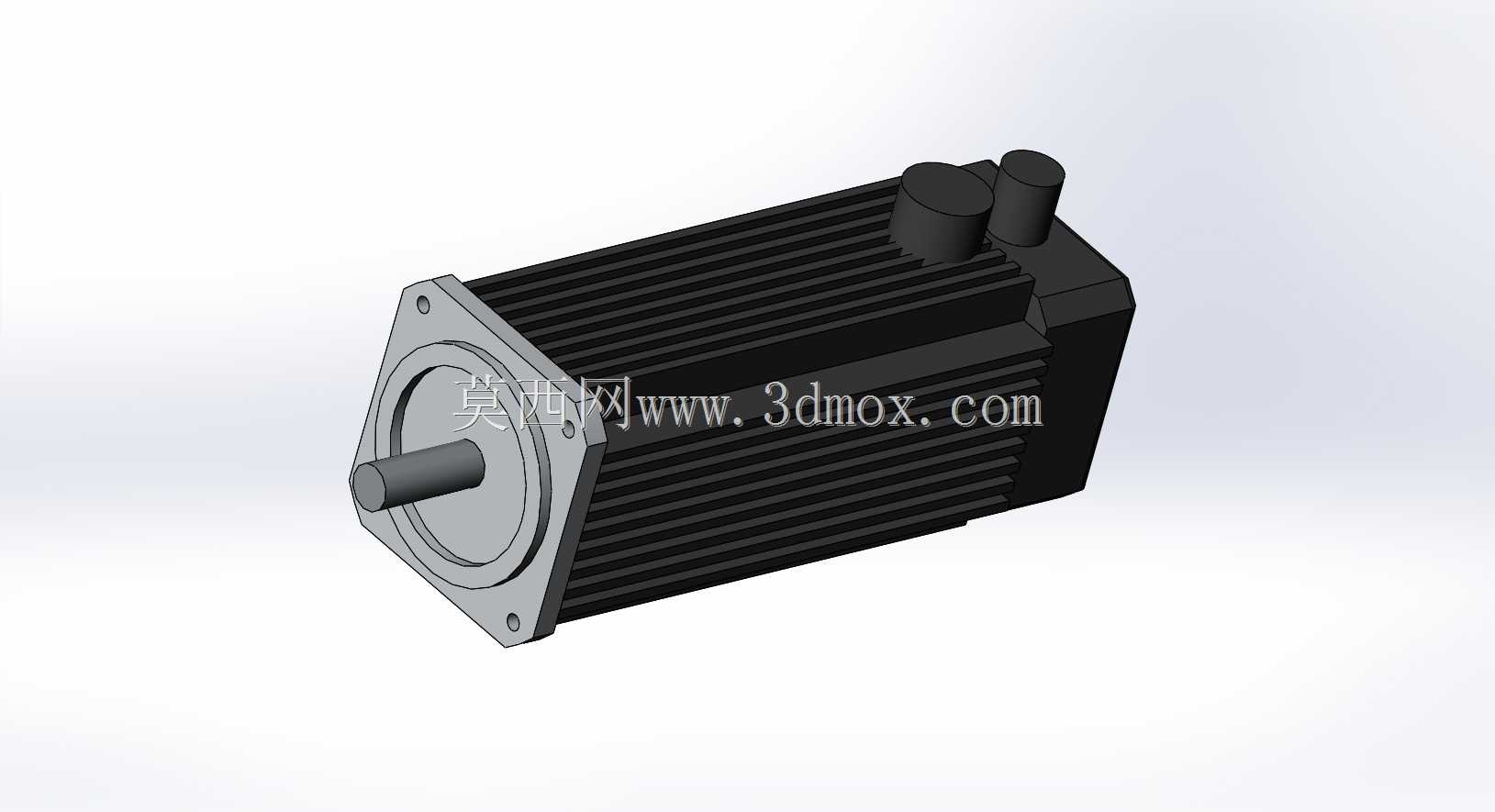

　　这套三维结构围绕中功率交流伺服执行单元展开，呈现的是自动化设备中常见的方形法兰伺服电机外形与安装关系。电机本体采用长筒形机座，外壳沿轴向布置密集散热筋，前端为方形安装法兰，输出轴从法兰中心伸出，机身后上方设置两个圆柱形接口，分别对应动力线缆与编码器反馈线缆的连接位置。整体造型保留了伺服电机在设备布局中最需要关注的外轮廓、轴伸、法兰孔位、接线盒高度以及尾部空间，适合在机械手、专机、输送定位机构、包装设备和数控进给轴中进行干涉检查与安装校核。

　　从实际用途看，这类电机主要承担精确转速、位置和转矩控制。设备运行时，驱动器根据编码器反馈持续调整输出，丝杠、同步带轮或减速机可直接或间接连接到输出轴，使滑台、摆臂、夹具或辊轴按照控制系统指令完成定位、追踪和恒张力动作。与普通异步电机相比，伺服电机更强调响应速度、低速稳定性和定位重复性，因此在结构布置时不能只看主体直径，还要兼顾法兰贴合面、轴伸长度、键槽或抱紧连接空间，以及电缆弯曲半径。

　　建模时前端法兰被处理为主要安装基准。方形法兰面承担电机与安装板之间的定位和支承，法兰上的通孔用于螺栓锁紧，中心凸台与输出轴形成同轴关系。轴段采用圆柱伸出形式，在装配中可与联轴器内孔配合；若选用带键连接，则需要在轴端补充键槽和挡圈槽细节。对于结构工程师而言，法兰面到轴端的距离、轴径、法兰对角尺寸以及机座外径共同决定了电机能否装入既定工位，尤其是在电机侧装、竖直吊挂或靠近防护罩的场景中，这些边界比内部电磁结构更直接影响整机设计。

　　机壳部分的散热筋并非单纯装饰。伺服电机在频繁启停、加减速和短时过载工况下会产生热量，纵向筋条增加了壳体与空气的接触面积，也增强了机座刚性。模型中将筋条沿筒体周向连续布置，能够反映自然对流条件下的外部散热形态。若设备处于封闭机柜内，还需要在电机周围保留通风通道，避免散热筋被钣金、线槽或拖链紧贴覆盖。后端略高的接线区域改变了电机上部包络，在布局狭窄的机械手关节或线性模组旁，应重点检查该区域与横梁、坦克链、气管的最小间隙。

　　安装边界方面，方形法兰适合通过安装板正面固定，螺栓从电机法兰侧穿入或从背板反向锁紧均可，但必须保证安装面平面度，防止法兰受力变形引起轴系不对中。输出轴与负载连接时优先选用弹性联轴器或行星减速机，不建议将带轮、齿轮直接刚性压装后承受过大径向载荷。若电机轴端悬挂同步带轮，带轮应尽量靠近轴承支撑位置，并核算皮带张力对轴伸的弯矩。水平安装时，线缆接头通常朝上或侧向布置，便于走线；竖直安装时，则要避免电缆重力直接压在接头处，并为拖链预留固定点。

　　在自动化产线选型中，1.3kW等级伺服电机常用于中等负载进给轴，例如包装机的拉膜与切刀驱动、分拣设备的横轴移动、机械手的小臂关节、机床辅助送料轴以及自动夹具的翻转机构。设计人员通常先根据负载惯量、转速、扭矩和减速比确定电机规格，再把电机三维外形放入总装，核对法兰安装面、轴高、尾部接线空间和维护拆卸方向。该模型把这些外部结构完整表达出来，可用于数字样机中的运动包络分析、连接板设计、联轴器选型、线缆走向规划和维护空间评估。

　　从结构细节看，机座与前端法兰之间形成阶梯过渡，后端盖轮廓略宽，顶部两个接头高度不同，提示动力线与编码器线在物理位置上分开布置。这样的形态有利于减少强电与反馈信号线缆相互干扰，也让现场接线更容易区分。整机外观以黑色筒体和金属色法兰、轴伸形成明确材质区分，渲染时能够清楚表现散热筋的深浅、法兰边角和圆柱接口的相对位置。对于三维建模人员来说，该类零件适合采用旋转、拉伸、阵列和布尔组合方式建立：先确定主轴中心线与法兰基准面，再生成机座筒体和散热筋，随后补充轴伸、安装孔、后端盖和电缆接头，最后按装配关系校验各外凸特征。

　　设备维护角度也不能忽视。伺服电机属于长期运行部件，现场需要考虑编码器电池、连接器插拔、后端盖检修以及电机拆装路径。若电机安装在设备内部，法兰螺栓周围应预留扳手空间，轴端联轴器处应保留松开顶丝或锁紧螺母的操作位置。线缆接头上方不宜布置难以拆卸的钣金件，拖链弯折段也不应摩擦电机外壳。将这些要求在三维阶段提前暴露，能够减少样机装配后才发现的干涉、走线困难和维护不便问题。

　　整体而言，该模型的价值不在于展示电机内部绕组，而在于准确复现伺服动力部件在机械系统中的空间属性。它把输出轴、安装法兰、散热机座、反馈与动力接口这些工程设计中真正参与装配决策的要素集中呈现，使结构设计师能够在整机布局阶段完成安装面定义、负载连接校核、周边间隙确认和电缆路径规划，为后续详细设计和设备稳定运行提供可靠的外形依据。
