CNC机床2升自动润滑供油装置

　　这套2升容积的自动润滑供油装置，主要面向数控加工中心、小型铣床、钻攻中心以及自动化输送线的集中润滑场景，用于向直线导轨、滚珠丝杠、滑动导轨面、轴承座和传动节点间歇供给润滑油。设备在整机布局中通常安装在机床侧护板内部、床身后侧或润滑点相对集中的位置，通过透明油桶观察液位，再由出口管路将油液分配到各润滑支路，配合计量件实现定量供油。

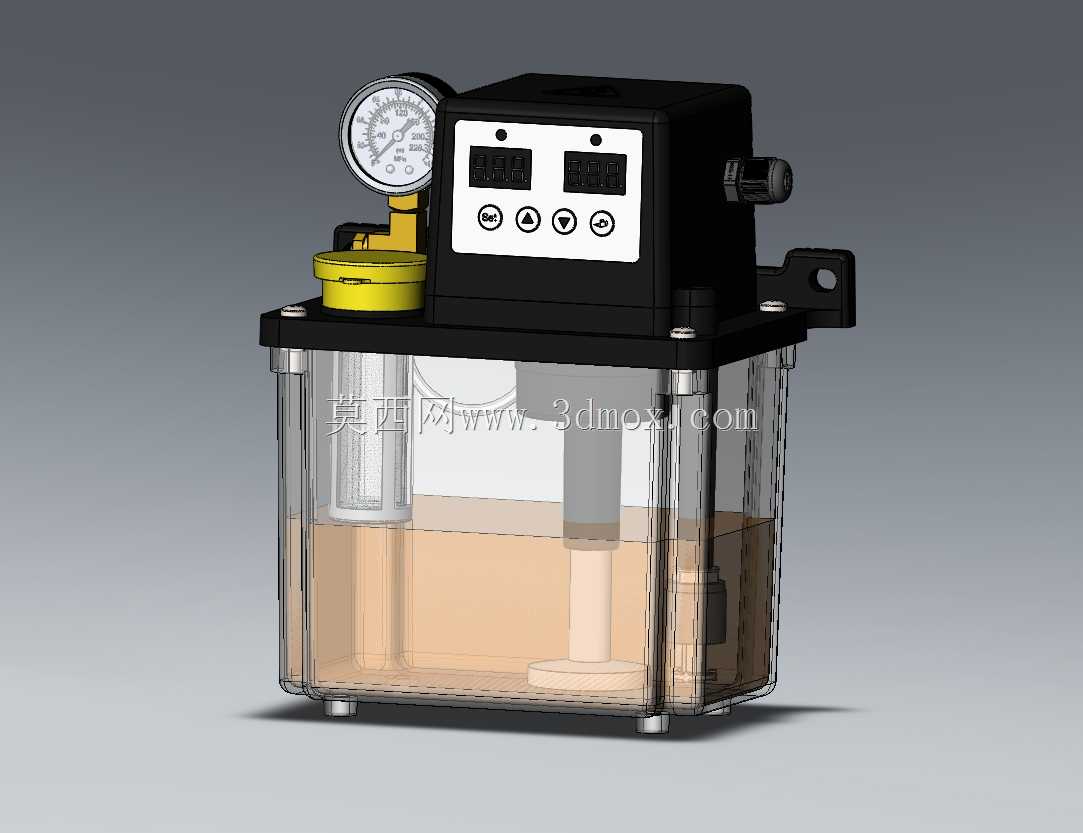

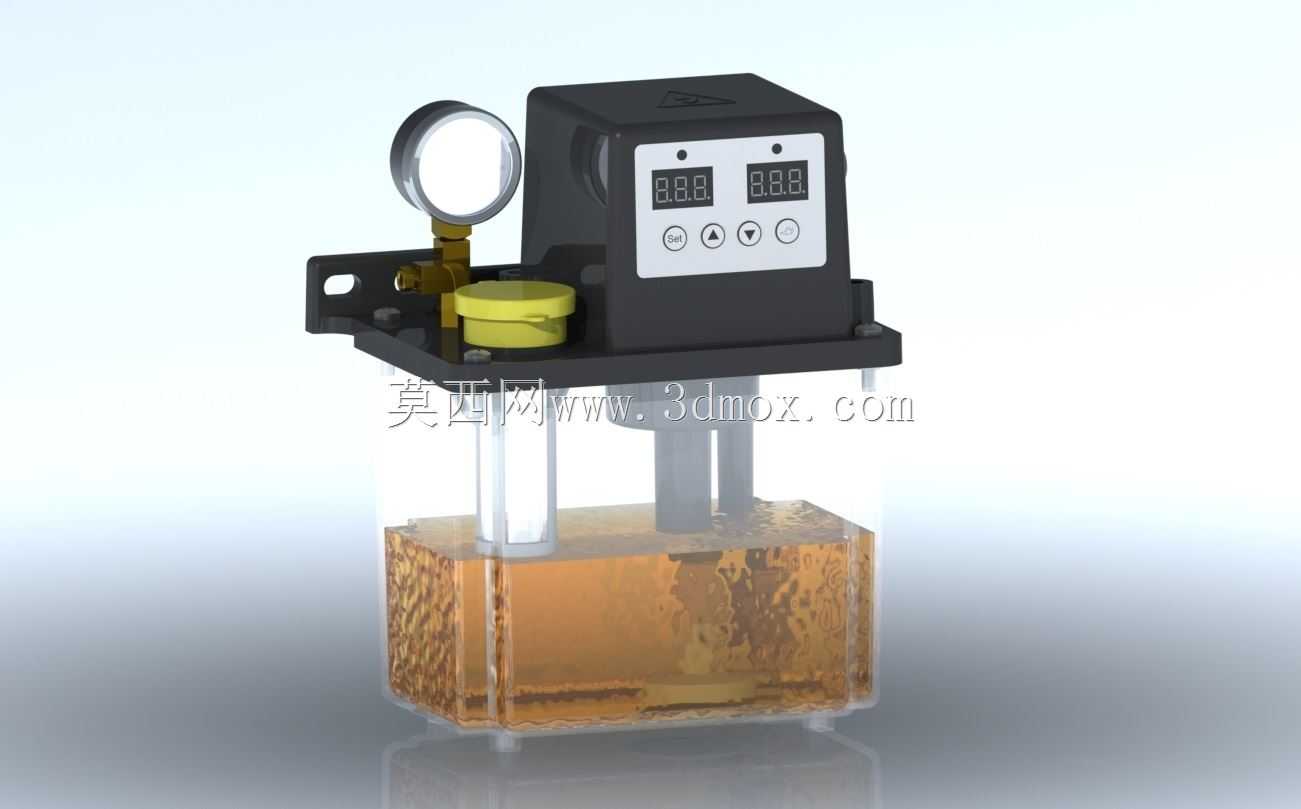

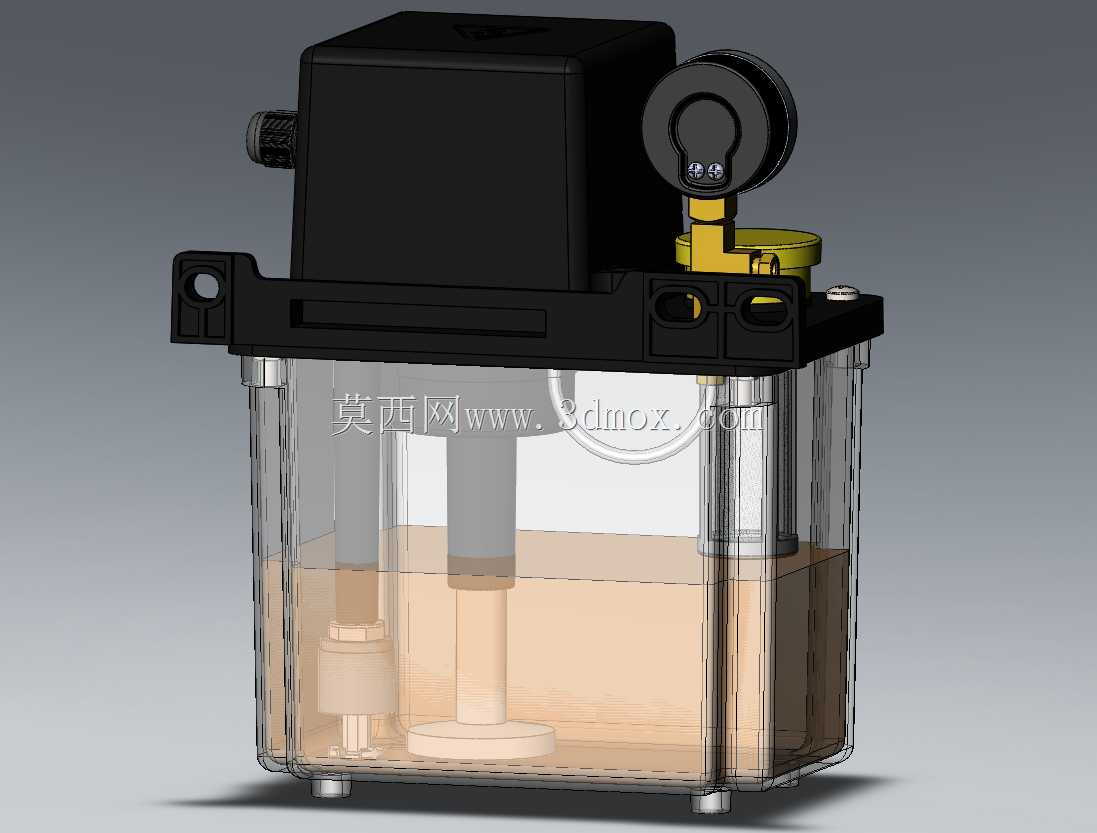

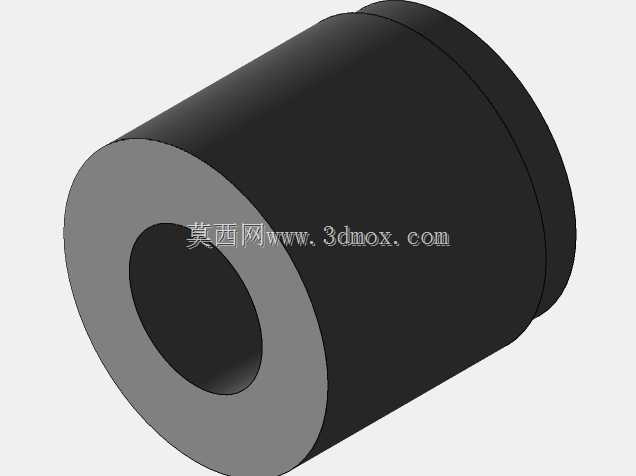

　　从结构组成看，装置下部为透明储油桶，桶内可见吸油过滤结构、液位空间和泵芯安装区域；上部集成黑色控制盒、压力表、黄色注油口和侧置接线/管路接口。透明桶体的价值不只是外观展示，更在于维护时能够直接判断剩余油量、沉积物位置以及吸油区是否进入空气，避免频繁拆检。桶体四周的立柱和上盖连接结构承担密封与支撑作用，底部支脚则用于隔离安装面，减少振动和积液对桶体的影响。

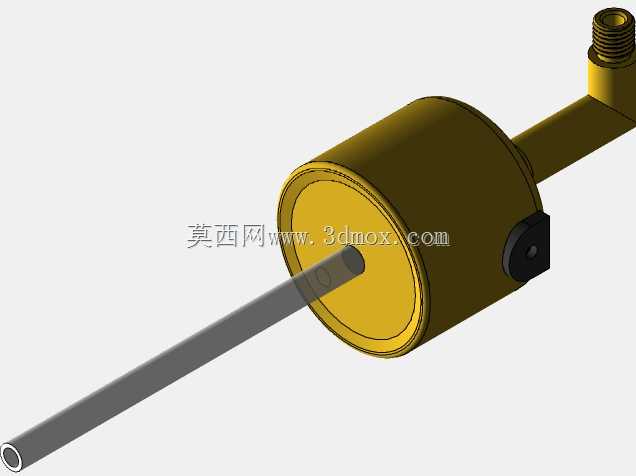

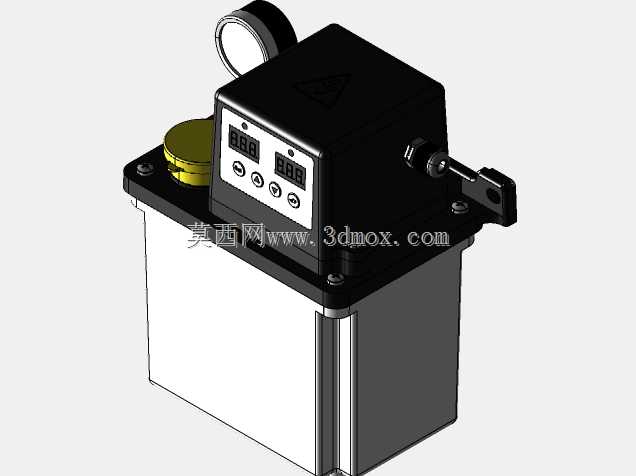

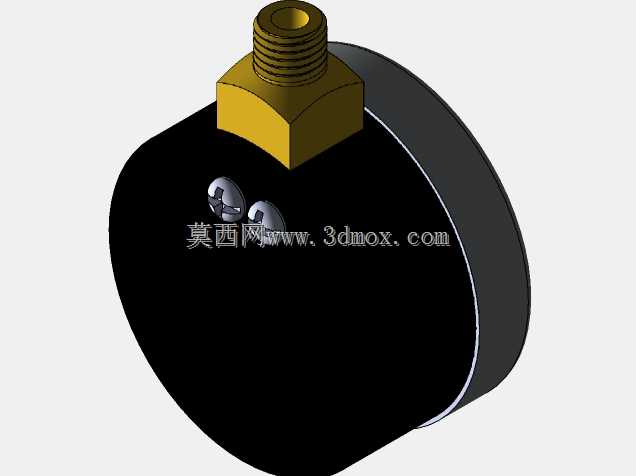

　　控制盒面板采用数显与按键组合，面板上设置运行参数显示区、状态指示区和操作按钮，适合设定间歇时间、供油时间以及报警相关逻辑。实际选型时，这类泵体多用于220V供电环境，能够按照预设周期自动启动，短时泵油后停止，使导轨和丝杠在机床运行过程中保持稳定油膜。压力表布置在控制盒旁，便于在调试阶段观察系统建压情况；当支路堵塞、分配器异常或泵芯磨损时，压力表现场反馈比单纯电气报警更直观。

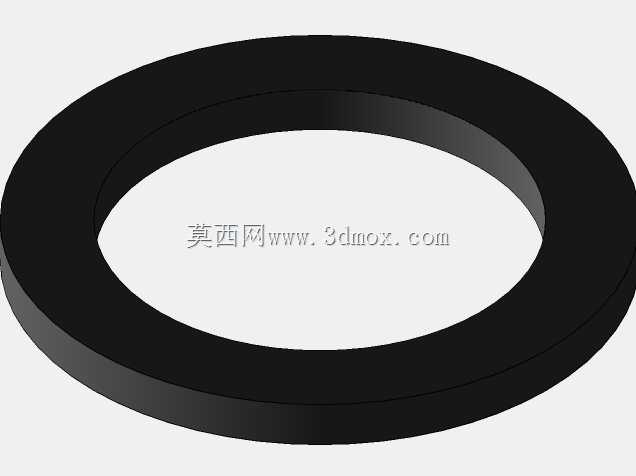

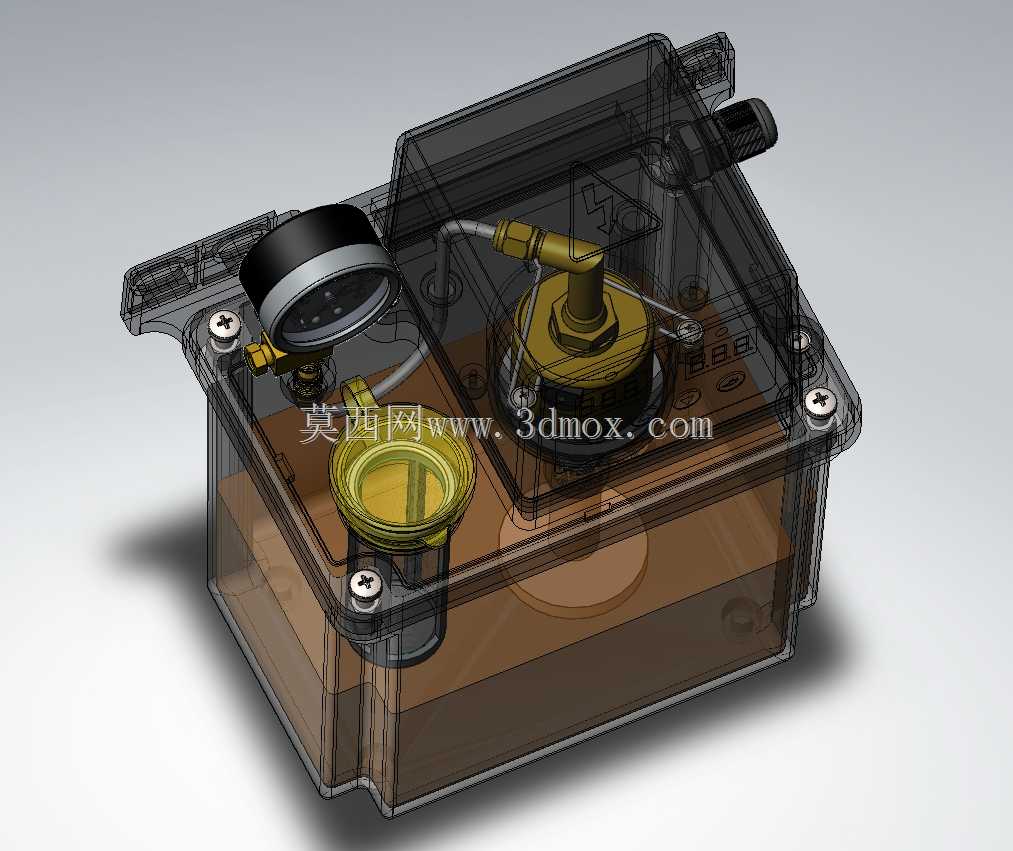

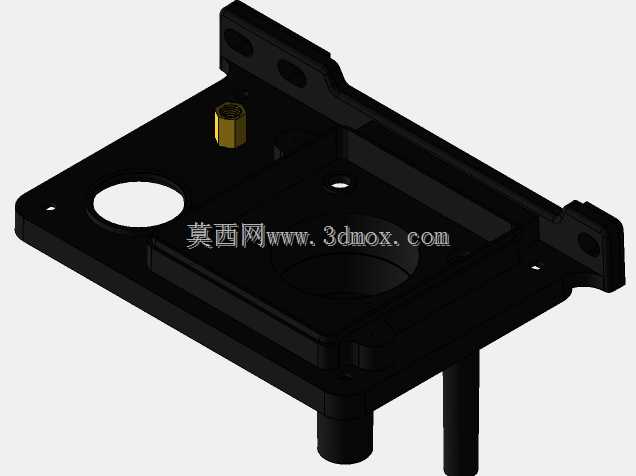

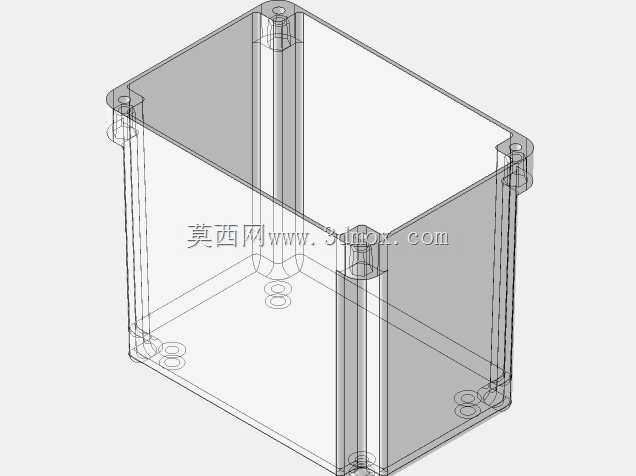

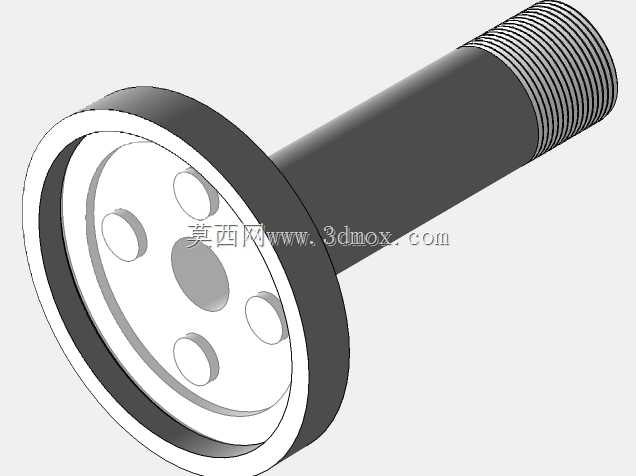

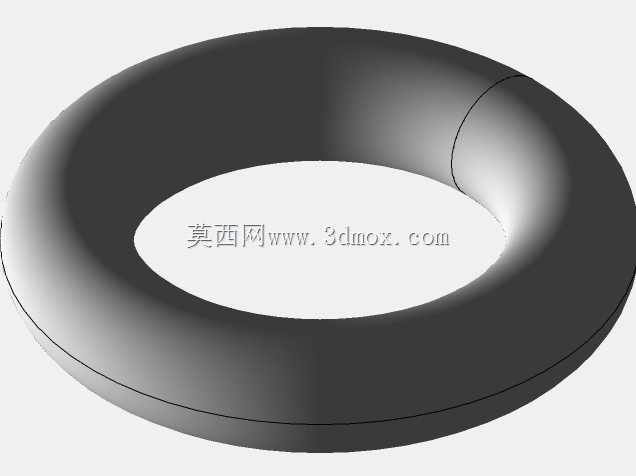

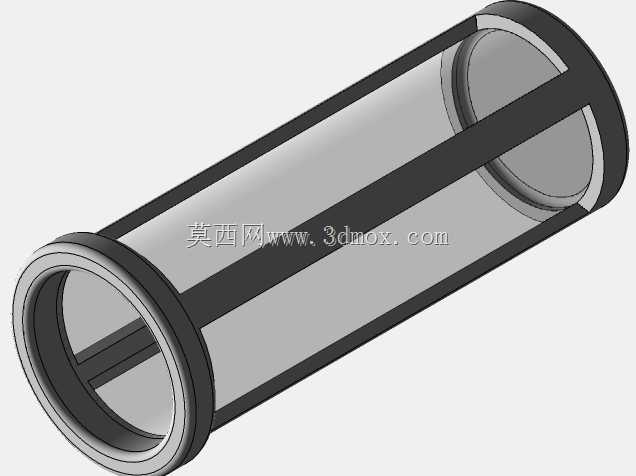

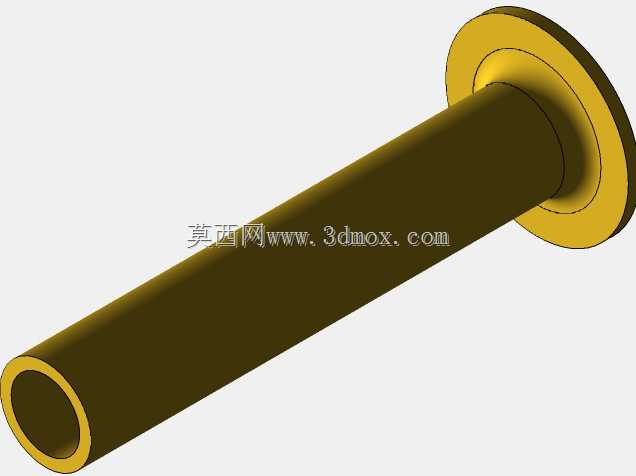

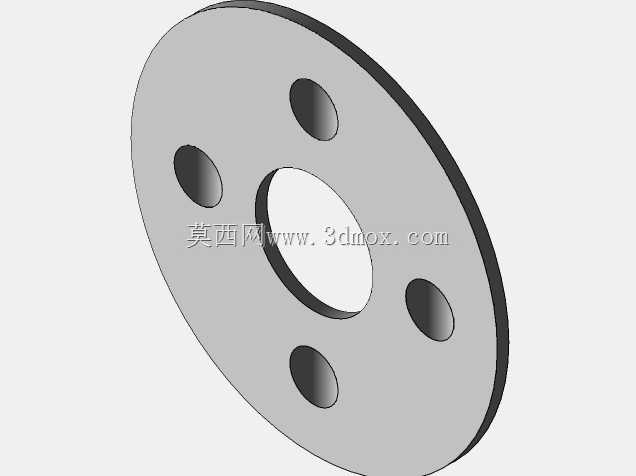

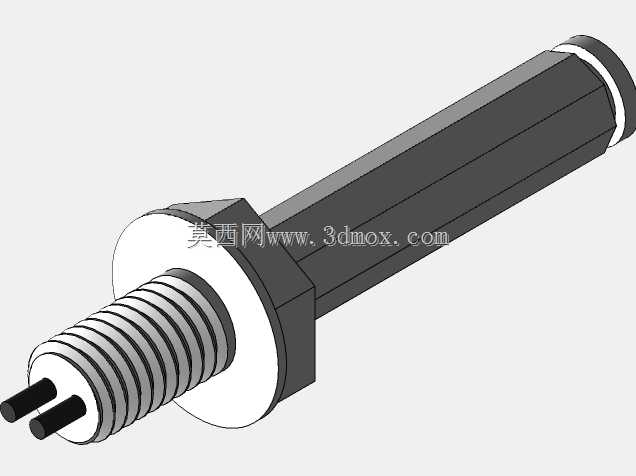

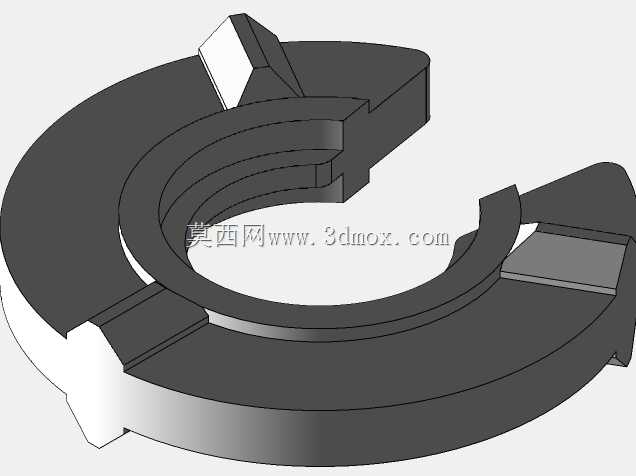

　　建模时需要重点处理透明油桶与内部构件的层次关系。桶壁、油液、吸油管、过滤筒和泵芯位于同一装配空间，若仅按外形堆叠，工程审阅时很难表达真实装配关系。较合理的做法是将桶体作为薄壁透明件，保留内部滤芯、吸油管、支撑柱和油液区域的独立实体；油液可按常用液位建立，既体现2升油箱的有效容积，也能展示低液位时吸油口与油面的安全距离。上盖与桶口之间的密封面、螺钉位置、压紧边框和吊装耳板都应按装配逻辑表达，避免出现外观完整但无法拆装的问题。

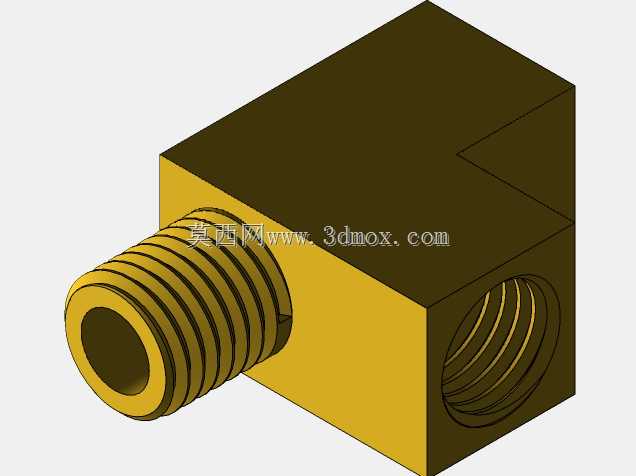

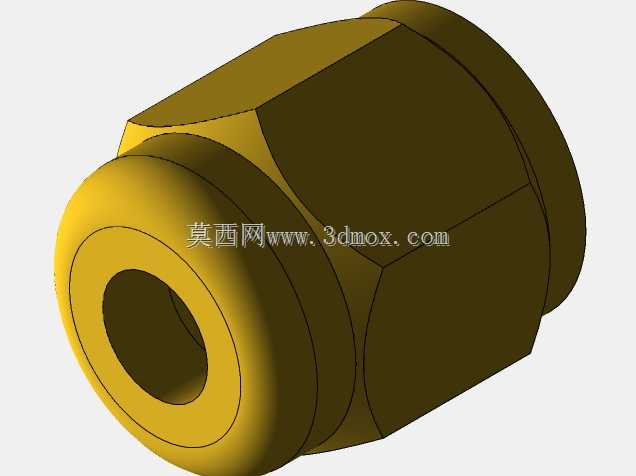

　　安装边界方面，这类润滑泵并非嵌入机床主体的大型部件，而是通过背部或底部支架固定。上盖侧面的安装耳、底部支脚和外接接头位置决定了设备周围需要预留的操作空间：前方要留出面板观察和按键操作距离，顶部需保留注油和检修空间，侧面要考虑电源接头、出油管路和压力表读数方向。若布置在机床护板内，还应让注油口靠近可开启门位，避免每次补油都拆除周边钣金。管路出口方向不宜与电缆走线干涉，压力表表盘应朝向维护人员视线可达的位置。

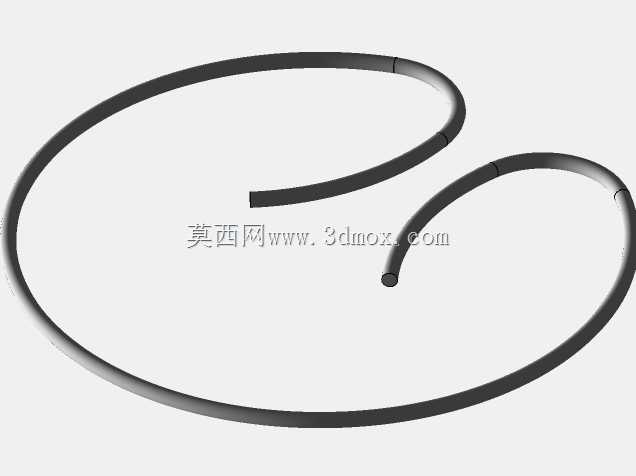

　　功能设计上，该装置强调自动、间歇、可视和可维护。储油桶承担油液储存与沉淀作用，泵芯提供压力油，压力表反映系统阻力，控制盒负责周期运行，外部油路则通过分配器把油液送到多个摩擦副。对于CNC设备而言，润滑不足会造成导轨爬行、丝杠磨损和定位精度下降；而过量供油又会污染切削液、增加油雾和清理负担。因此该类装置的结构设计需要在泵油量、储油容积、安装空间和管路阻力之间取得平衡。

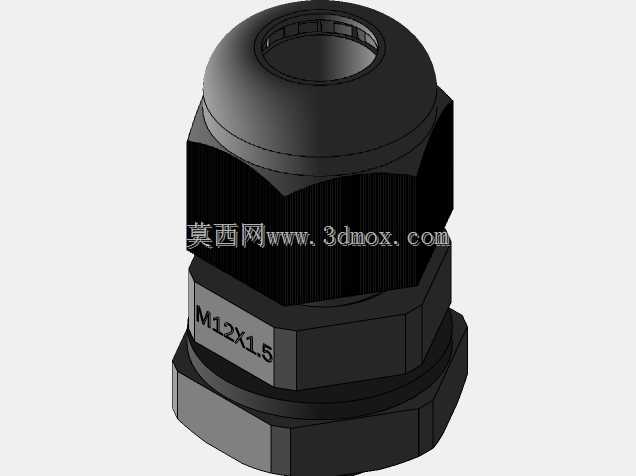

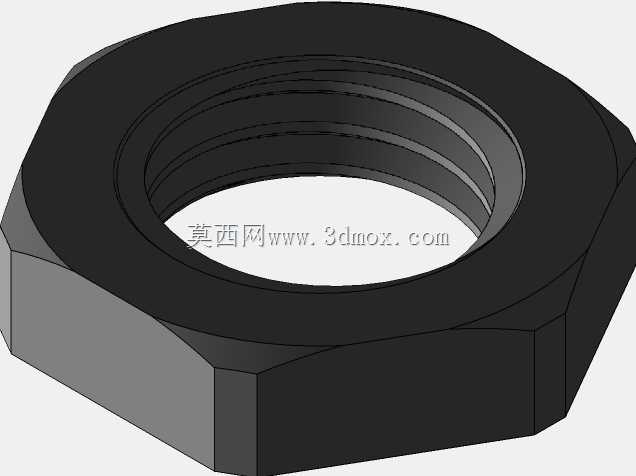

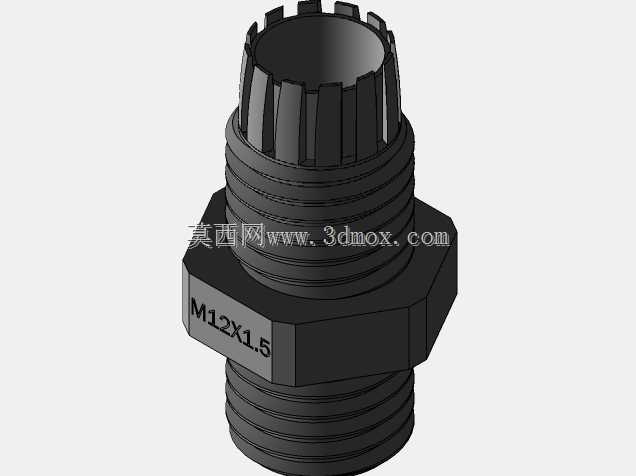

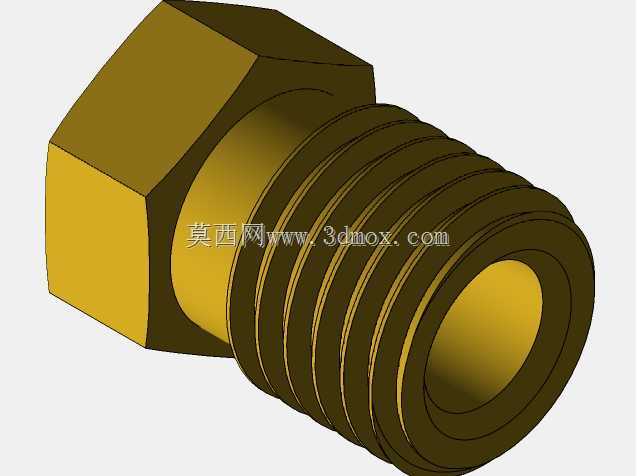

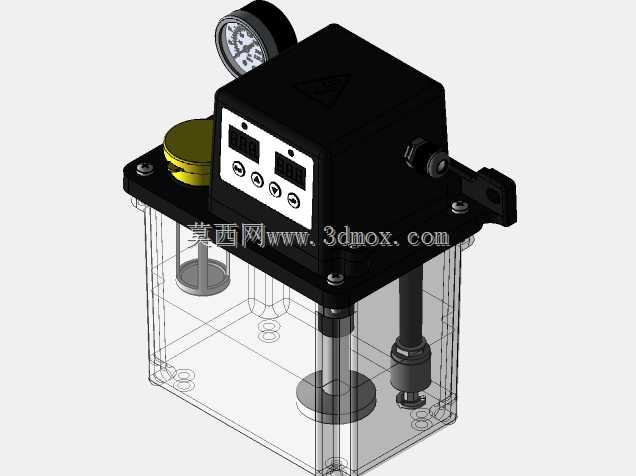

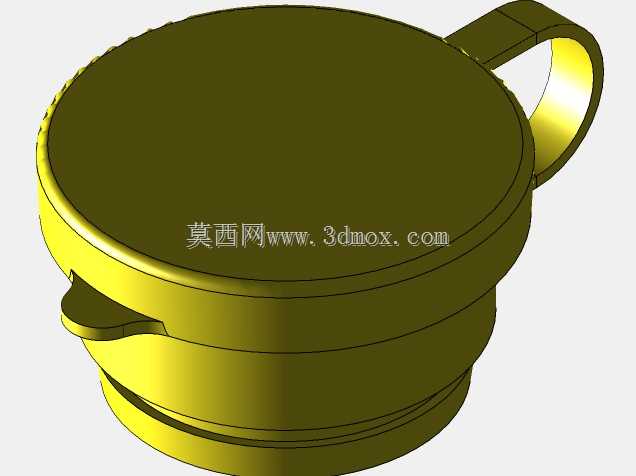

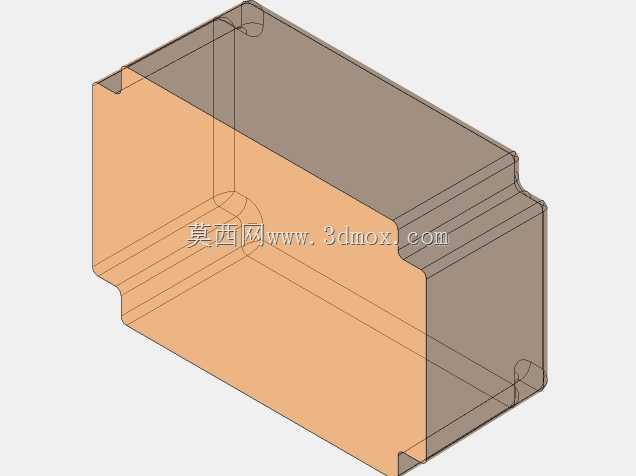

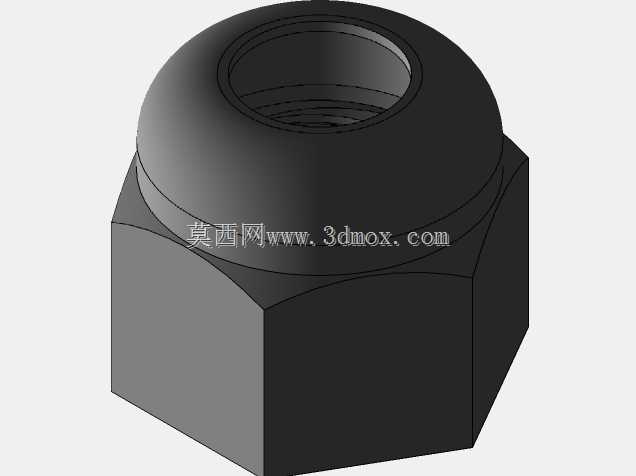

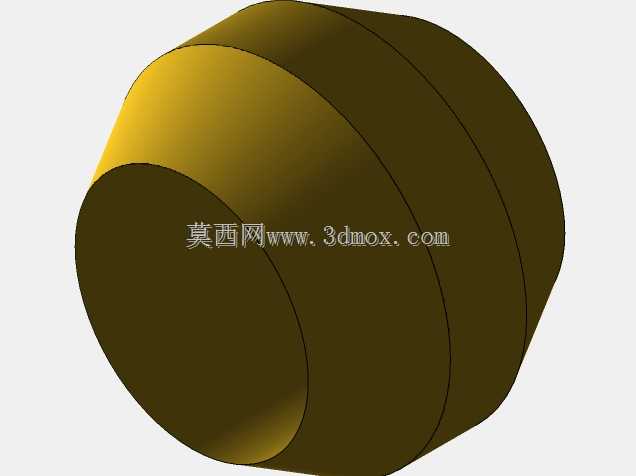

　　三维结构表达中，黑色控制盒的圆角、面板开孔、按钮排布、数显窗口、电缆接头和顶部提手/盖板细节都应保持清晰；黄色注油盖与压力表形成明显识别区域，便于现场人员快速定位补油和压力检查点。桶体外部的加强边、底部金属包边、支撑脚和连接螺钉虽然属于小件，但对装配可靠性影响较大。模型没有展开电子元件内部结构，因此审阅重点应放在机械壳体、油箱容积、接口位置、安装固定和油路部件的空间关系上。

　　在设备选型和布局校核时，可将该装置作为机床润滑系统的供油核心，与分配器、油管、管接头、导轨润滑块和丝杠螺母油口共同组成完整回路。设计人员需要确认油箱高度是否低于或适配护板安装面，泵体出油口是否便于连接主管路，压力表是否会被钣金遮挡，控制盒面板是否在维护门打开后可操作。对于多润滑点设备，还应结合管路长度和分配器规格判断泵压与单次供油量是否满足要求。

　　整体来看，该模型适合用于机床润滑系统布置演示、自动化设备供油单元选型参考、护板内部安装干涉检查以及维护结构说明。其结构特征明确：透明2升油箱便于观察，上部泵控单元集成度高，压力表提供现场压力反馈，自动控制盒支持周期性润滑，外部安装耳和支脚保证固定方式清晰。围绕这些特征建立的三维装配，能够较真实地反映CNC设备中自动润滑泵的安装形态和工程使用方式。
