露天矿用挖掘机铲斗结构改造设计

　　这套改造方案围绕露天采矿工况下挖掘机工作轮端的铲斗展开，核心诉求是解决原斗型在塞尔维亚露天矿长期剥离、装载作业中暴露出的填充率不足、侧壁磨损快以及大块矿石卡滞等实际问题。从现场反馈来看，原铲斗在处理爆破后粒径不均的矿岩时，斗口两侧护板容易被尖锐棱角物料刮削出深沟，斗底圆弧段在反复冲击下出现板材减薄，而斗齿座与唇板的焊接区域因为应力集中，往往是最先出现裂纹的位置。改造时没有沿用单纯加厚板材的思路，而是重新梳理了物料进入斗腔后的运动轨迹。

　　从外形上看，改造后的铲斗保留了与动臂、摇杆相连的铰接耳板位置，这一点很关键——安装边界不能动。铲斗通过两组铰接孔分别与斗杆前端和连杆机构对接，孔间距、销轴直径以及耳板的开档尺寸都严格匹配原机工作装置，保证改造件能够直接换装，不需要改动动臂或连杆。斗体整体轮廓在斗口处做了加宽处理，斗底圆弧半径适当加大，使物料在铲入料堆时流动更顺畅，减少大块矿石在斗腔内搭桥。侧壁板的倾角也经过调整，外侧增加了纵向加强筋，既提升抗扭刚度，又为耐磨衬板的铺设提供了安装基面。

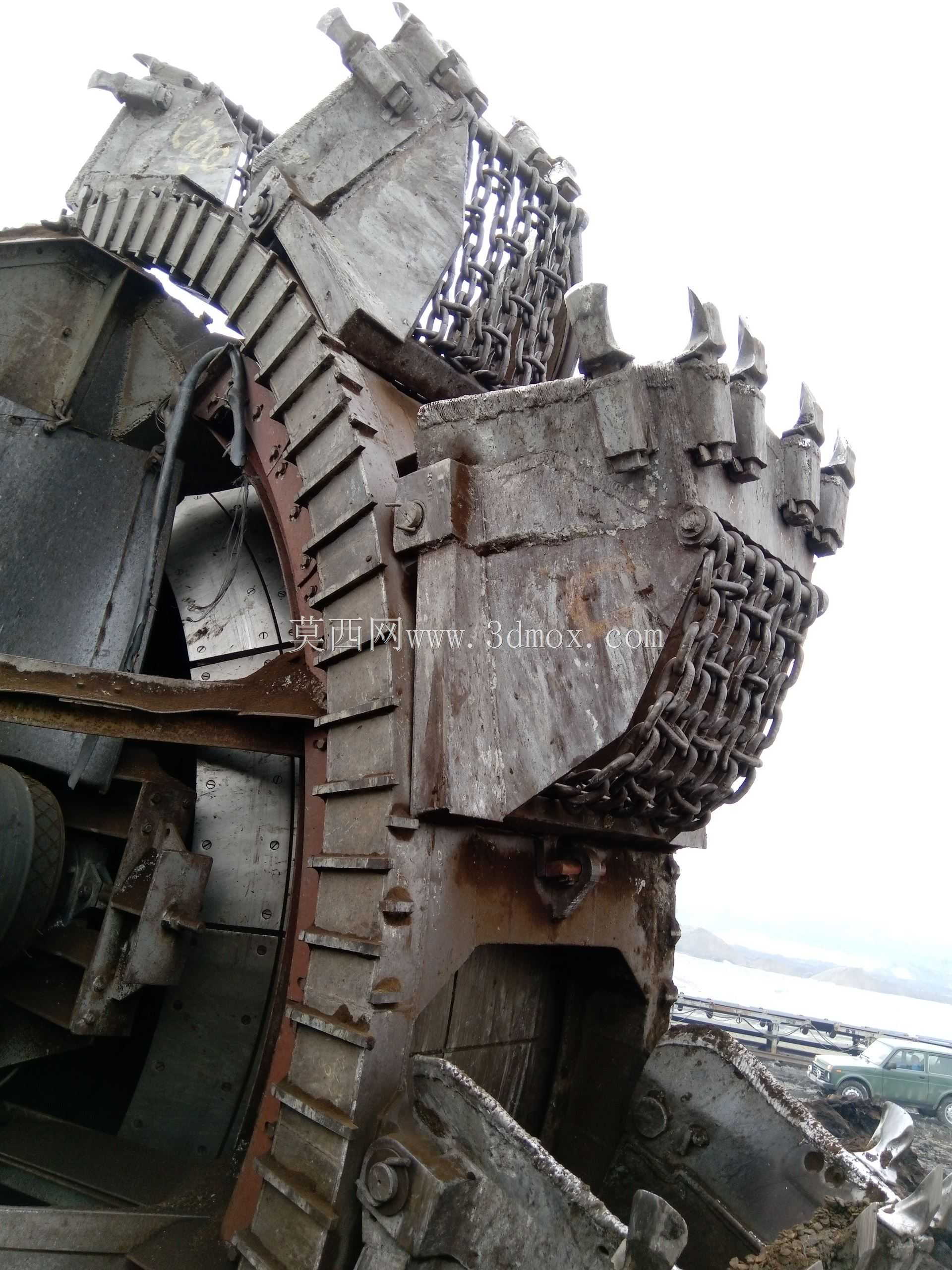

　　斗唇区域是这次改造的重点。斗齿沿唇板均匀布置，齿座采用嵌入焊接方式与唇板结合，齿尖朝向铲入方向略微上扬，便于插入压实的矿层。相邻斗齿之间的间隙经过核算，既能让细料顺利填充，又能阻挡超大块进入造成卡斗。唇板上缘铺设可更换的耐磨护块，螺栓固定，磨损后单独更换，避免整体堆焊修复带来的热变形。斗底受冲击最严重的区段布置了双层耐磨板，底层为结构母材承担载荷，表层为高硬度耐磨层抵抗磨料磨损，两者塞焊连接，防止在反复冲击下分层脱落。

　　侧壁与斗底的过渡圆角被放大，这一改动看似简单，却直接影响卸料速度。圆角过小会让湿黏矿粉在转角处积料，每斗残留量累积下来明显降低装载效率；加大圆角后，物料在举升翻转时能够沿弧面整体滑出，残留显著减少。侧壁顶部的护条沿斗口延伸至铰接耳附近，形成连续的防护带，抵御装载时大块物料从侧面撞击。铰接耳板本身做了加厚并增设补强板，销轴孔区域预留衬套安装位，便于现场更换衬套而非修复耳孔。

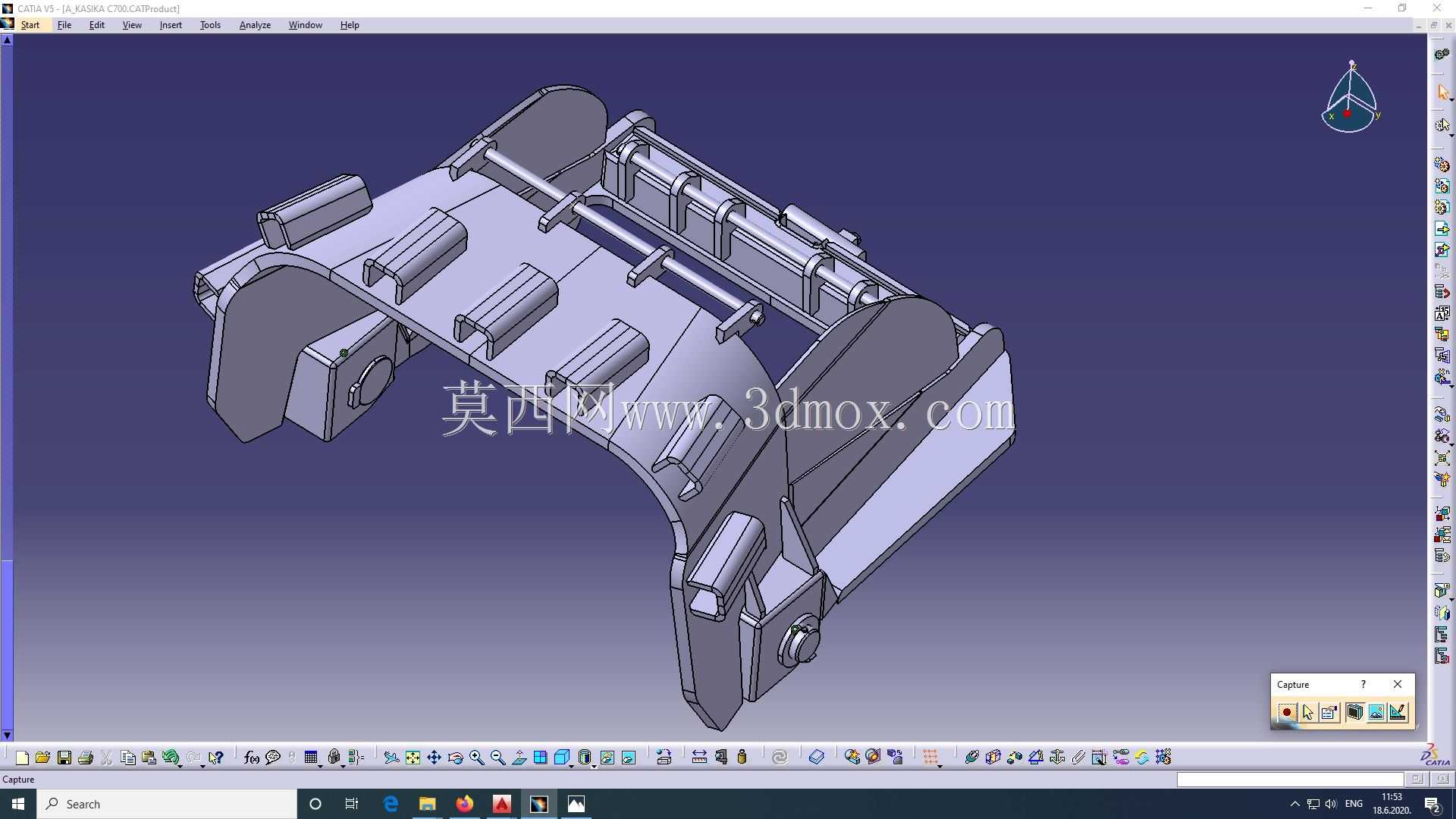

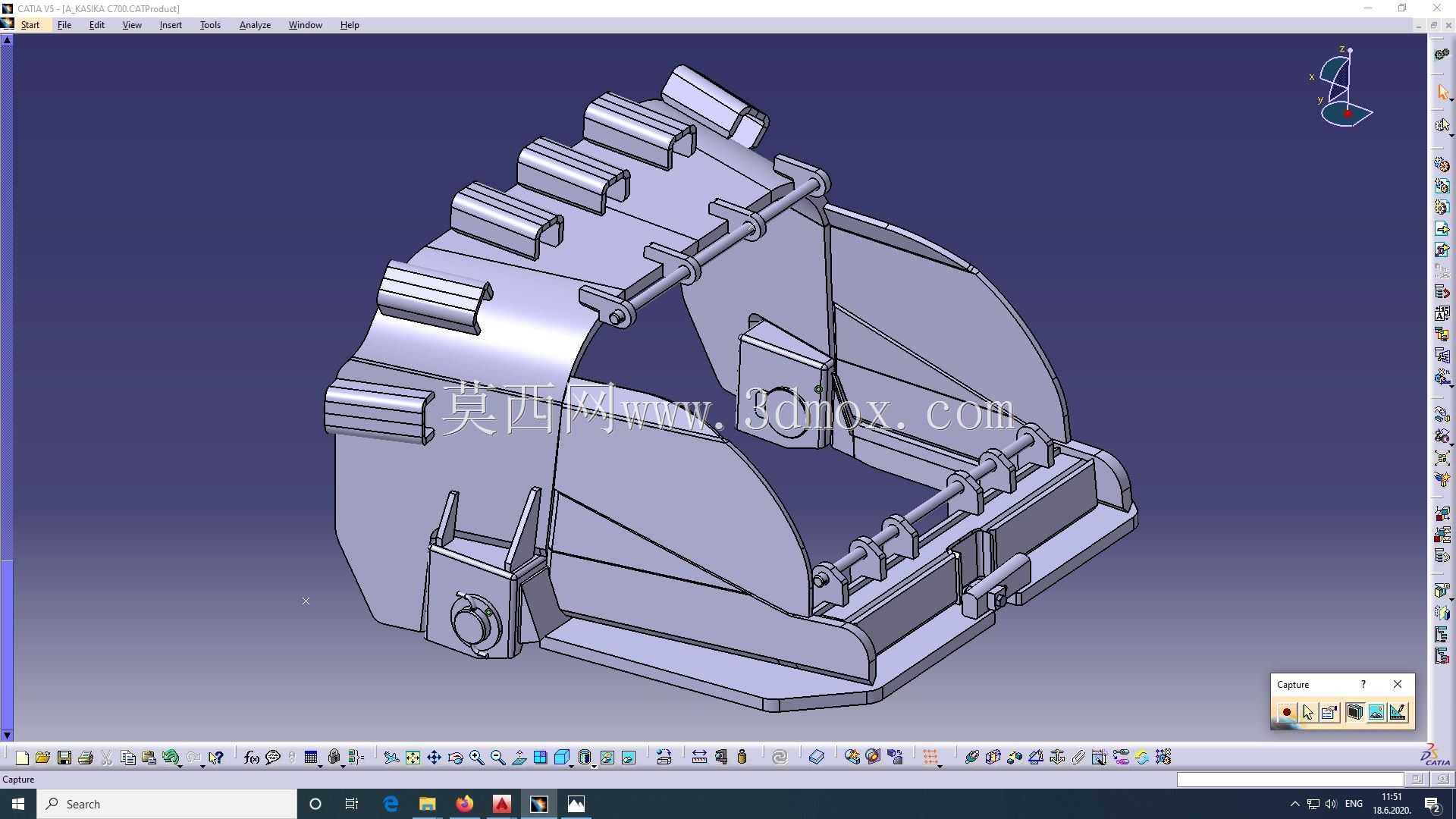

　　在三维结构搭建中，斗体被拆分为斗底、左右侧壁、斗唇、耳板组件、加强筋及耐磨件等若干模块，各模块之间的焊接坡口和搭接关系在模型中明确表达，方便后续出工程图时直接标注焊缝形式。加强筋的布置遵循力流走向：从铰接点出发，沿侧壁向斗唇和斗底方向延展，把挖掘阻力产生的载荷平顺传递到耳板，避免出现孤立的刚性突变点。筋板上开设减重孔，在不削弱截面模量的前提下控制斗体自重，毕竟工作装置前端重量每增加一分，动臂油缸的负荷和整机稳定性都会受到影响。

　　现场使用场景上，这类铲斗主要配合大型挖掘机在露天矿坑内完成矿岩剥离、装车以及工作面清理。铲入料堆时，斗齿先行破开物料，斗唇随后切入，物料沿斗底弧面涌入斗腔；装满后主机提升并回转，铲斗在卸料点翻转，矿石靠自重滑入自卸车。改造后的斗型在同等挖掘力下填充更满，卸料更干净，侧壁和斗底的耐磨寿命也相应延长。对于结构设计人员而言，这类模型的价值不在于外观造型，而在于铰接边界、板厚分布、加强筋走向与耐磨件更换逻辑是否经得起工况推敲；每一处圆角、每一条焊缝的位置，最终都要回到矿场实际的冲击、磨损和装载循环中去检验。
