80x80规格450W功率BGA红外加热模块

　　在电路板返修作业场景中，BGA封装芯片的拆焊一直是对加热均匀性要求极高的工序，这款红外加热模块正是针对该类作业需求设计的底部预热单元，可适配多款主流BGA返修台的底部加热工位，也可单独作为小尺寸电路板预热平台使用。从实际作业逻辑来看，BGA芯片焊接过程中如果仅靠上部热风加热，很容易出现电路板上下温差过大导致的板件翘曲、焊球熔融不均等问题，底部红外加热模块的作用就是从电路板下方提供均匀的红外辐射热源，让整板温度平缓上升，缩小上下温差，降低焊盘脱落、基板变形的风险。

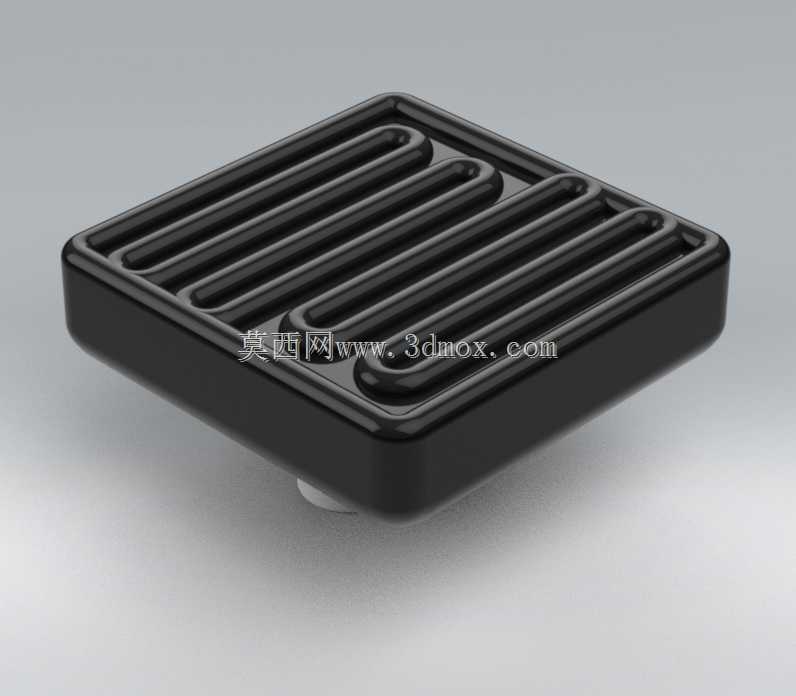

　　这款加热模块的发热面采用80x80mm的方形设计，刚好覆盖绝大多数消费级电路板、工控板卡上BGA芯片所在的核心加热区域，不会因为加热面积过大造成周边非焊接区域的元器件过热损伤，也不会因为加热面积不足导致芯片边缘焊球温度达不到熔融阈值。模块主体采用陶瓷材质作为发热基体，陶瓷材料本身的红外辐射效率高，热惯性适中，升温过程平缓不会出现局部温度骤升的情况，同时陶瓷基体的绝缘性能优异，即使在作业过程中不慎接触到电路板的焊盘或者引脚，也不会造成电路短路问题，适配电子维修场景的安全需求。

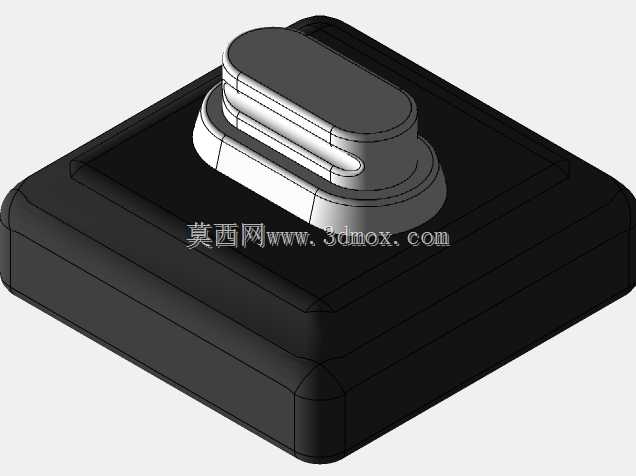

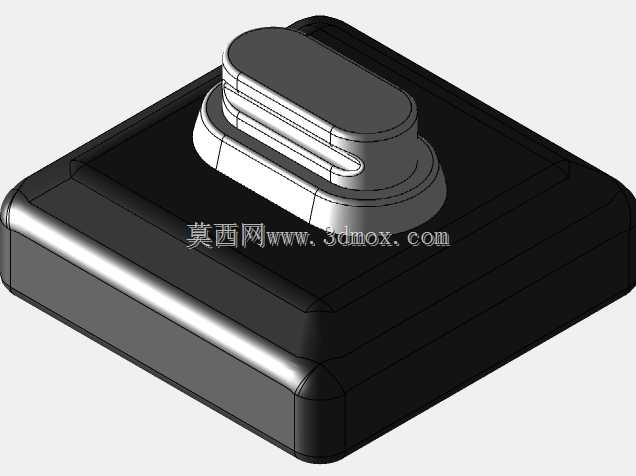

　　从结构设计角度看，发热面的沟槽式结构并非装饰性设计，一方面可以增加发热体的辐射面积，让红外辐射的覆盖更均匀，减少发热面的温度差，另一方面沟槽结构可以在发热体热胀冷缩的过程中释放结构应力，避免陶瓷基体在反复升降温的过程中出现开裂问题，延长模块的使用寿命。模块底部预留的安装凸台，可直接适配返修台的固定支架，不需要额外设计转接件就能完成安装，安装边界清晰，不会和返修台的上部风嘴、对位机构产生运动干涉。

　　实际使用过程中，这款450W功率的加热模块可以在短时间内将加热区域温度提升至焊锡熔融的适宜区间，配合上部的热风加热工位，可实现无铅焊锡的充分浸润，减少虚焊、假焊的返修不良率。不同于接触式加热平台，红外辐射加热不需要和电路板直接接触，不会对电路板表面的阻焊层、丝印层造成刮擦损伤，也不会因为接触压力导致板件变形。针对小尺寸的电路板返修作业，该模块也可以单独作为预热台使用，完成贴片元件的拆焊、电路板除湿等作业，不需要搭配完整的返修台设备，适配小型维修门店、电子实验室的灵活作业需求。

　　建模过程中重点还原了陶瓷发热体的外形结构、沟槽的尺寸比例以及底部安装位的结构特征，发热面的圆角处理也和实物一致，避免尖锐边角在安装、使用过程中造成磕碰损伤。模型的尺寸参数完全参照实物样本测绘，发热面的有效加热区域、整体厚度、安装凸台的位置都和实物保持一致，可直接用于BGA返修台的结构设计、加热工位的装配模拟，也可用于电子维修教学场景的设备结构演示。需要注意的是，该模型为结构外观模型，未包含内部的发热丝、接线端子等电气结构，在进行整机电气设计时需要额外补充相关电气元件的选型与结构设计。
