2.54mm间距多引脚母节距排母连接器

项目分类:通讯工具类 发布时间:2022-05-13 ID:634306
  • 2.54mm间距多引脚母节距排母连接器
  • 2.54mm间距多引脚母节距排母连接器
  • 2.54mm间距多引脚母节距排母连接器
  • 2.54mm间距多引脚母节距排母连接器
  • 2.54mm间距多引脚母节距排母连接器
  • 2.54mm间距多引脚母节距排母连接器

  在嵌入式开发板、开源硬件模块的电路互连场景中,排母是最常用的板间连接器件之一,这类2.54mm标准间距的母座连接器,承担着不同功能模块间信号与电源传输的核心作用,从最小系统板到扩展功能板的堆叠、外接传感器模块的插接,都需要依靠这类排母实现可靠的物理与电气连接。不同于定制化的板对板连接器,标准2.54mm间距的排母通用性极强,适配绝大多数通孔焊接的PCB设计,引脚间距严格遵循行业通用规范,能和同间距的排针实现完美互配,插拔时的阻尼感经过结构优化,既不会因为过松导致接触不良,也不会因为插拔力过大造成模块引脚变形或者PCB焊盘脱落。

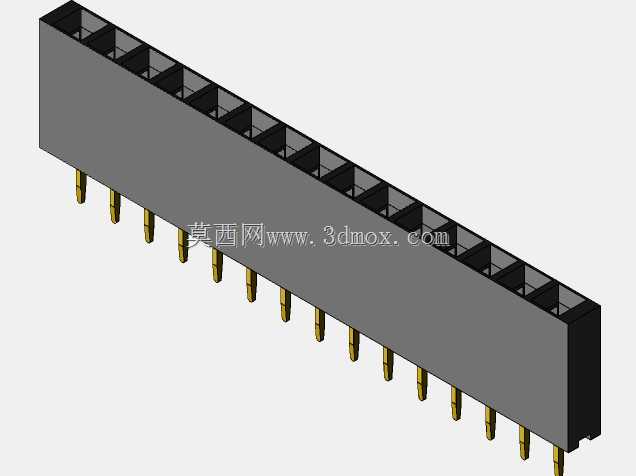

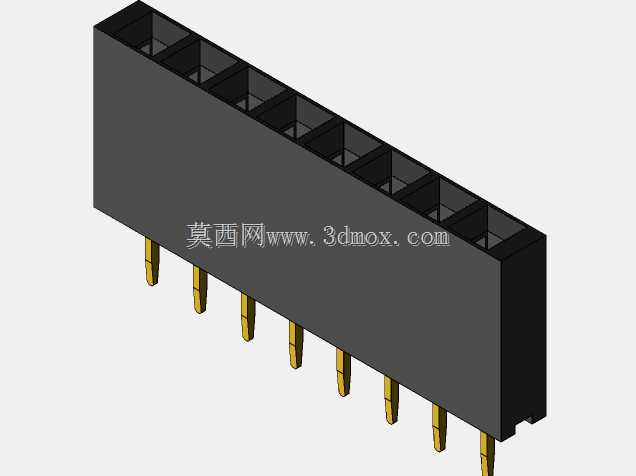

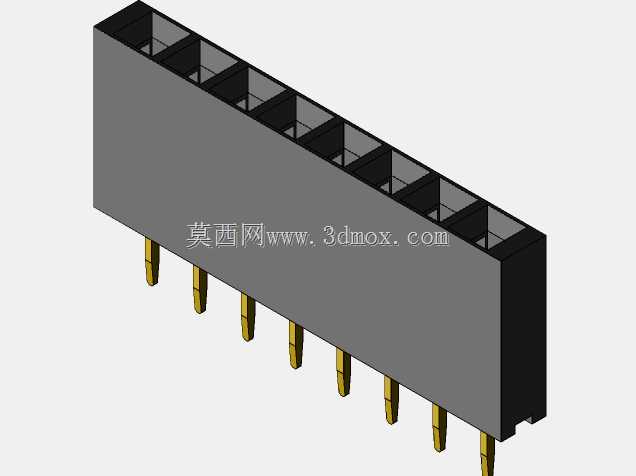

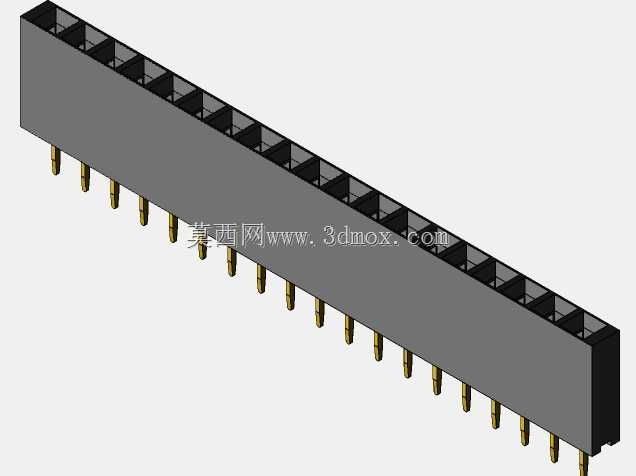

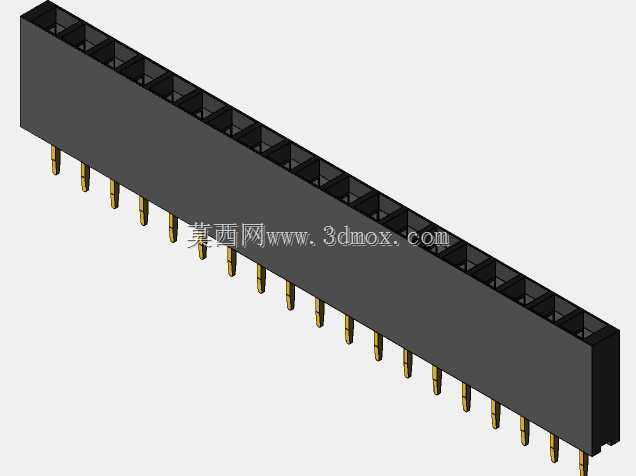

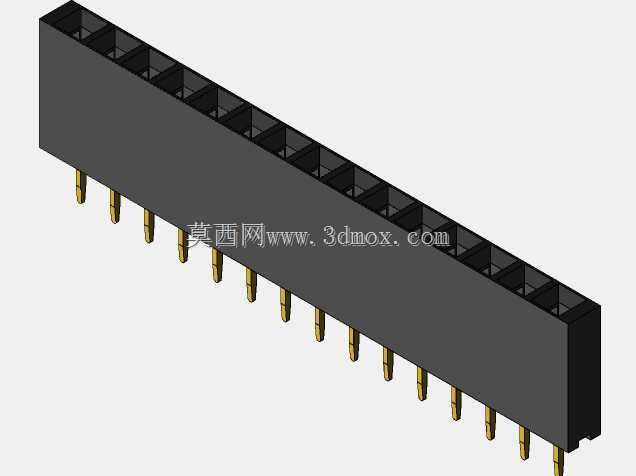

  这款排母的设计覆盖了8Pin、15Pin、19Pin三种常用引脚规格,分别对应不同的主流开发板适配场景:8Pin规格多用于小型功能扩展模块的连接,比如Wemos D1 mini这类迷你开发板的外接模块插接,引脚数量刚好覆盖常用的电源、I2C、SPI等信号通道,不会占用多余的PCB板上空间;15Pin规格适配Arduino 328p、Lolin ESP8266这类经典开发板的侧边接口,引脚定义和通用开发板的排针布局完全匹配,不需要额外调整PCB封装就能直接使用;19Pin规格则对应ESP32-WROOM-32模组的38Pin双侧布局中的单侧引脚,刚好覆盖模组一侧的全部信号引脚,满足开发板核心模组的外接扩展需求。

  从结构设计来看,这款排母采用黑色绝缘基座搭配镀金直插引脚的经典结构,绝缘基座采用耐高温的工程塑料材质,能够承受波峰焊、回流焊过程中的高温冲击,不会出现基座变形、引脚移位的问题,基座内部的接触端子采用弹性铜合金材质,表面镀金处理能够降低接触电阻,提升抗氧化能力,保证长期使用过程中的连接稳定性,即使经过上百次插拔,接触端子依然能保持足够的弹性夹持力,不会出现接触电阻过大导致的信号衰减或者供电压降问题。引脚部分采用直插式设计,引脚长度适配常规1.6mm厚度PCB的焊接需求,穿过PCB焊盘后露出的长度刚好满足焊锡浸润的要求,不会因为引脚过长导致焊接后锡尖突出,也不会因为引脚过短造成焊接强度不足。

  在安装边界上,这款排母的宽度、高度尺寸都经过严格校核,单排结构的基座宽度控制在标准范围内,当PCB上并排布置多组排母时,相邻排母之间不会出现结构干涉,基座的高度也和同规格排针的插合深度匹配,排针插入后不会出现顶到基座底部导致插合不到位的情况,引脚的行间距、列间距公差控制在±0.1mm以内,能够完美匹配PCB上的封装焊盘,不会出现引脚偏位无法插入焊盘的问题。对于结构设计人员来说,在进行PCB布局和整机结构设计时,只需要按照标准2.54mm排母的封装尺寸预留安装空间即可,不需要针对这款排母做额外的结构调整,能够直接替换同规格的其他品牌排母,降低物料选型的替代成本。

  在实际工程应用中,这类排母除了用于开发板原型验证之外,也大量用于量产的工控板、智能硬件设备中,只要是需要实现板间可拆卸连接的场景,都能看到这类排母的身影。设计这类排母三维模型的时候,需要重点关注引脚间距的公差、接触端子的位置度、基座的安装尺寸这些关键参数,每一个引脚的中心位置都要严格对齐2.54mm的网格点,绝缘基座的内壁要和接触端子的尺寸匹配,保证端子压入基座后不会出现松动,引脚的同轴度也要控制在合理范围内,避免焊接时引脚无法顺利穿过PCB焊盘。不同于外观结构件,连接器类的模型对尺寸精度的要求更高,哪怕0.1mm的尺寸偏差,都可能导致实际生产中出现安装问题,所以建模过程中需要严格遵循行业通用的连接器尺寸规范,每一个结构特征都要和实际物料的尺寸一一对应,保证导出的工程图能够直接用于PCB封装设计和结构干涉检查。
