开口式管道快装固定抱箍支架结构

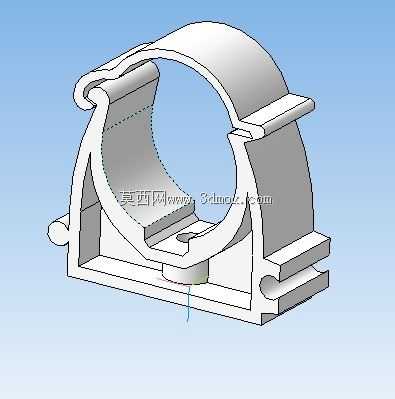

　　这套开口式管道固定支架的三维结构，核心围绕圆形管路的快速夹持、限位与安装展开，整体采用半环抱箍配合底部承托底座的组合形式，在通讯布线、小型流体管路排布、设备内部线束与硬管固定场景中都有较高适配性。从实际装配逻辑来看，上部弧形抱箍的内曲面完全匹配对应外径的圆管，抱箍开口处预留了弹性形变余量，管路压入时两侧卡爪可向外小幅张开，到位后依靠结构自身回弹形成包络约束，不需要额外加装紧固件即可完成初步卡位，在批量布线作业里能明显减少拧装螺丝的工序耗时。

　　底座部分做了加宽平底设计，底部预留了两层平行的插接滑槽，既可以直接通过螺钉穿过底座两端的安装孔锁附在钣金面板、设备机架平面上，也能够顺着对应规格的导轨卡槽横向滑入，适配机柜内部、通讯设备走线架这类标准化安装界面。底座和弧形抱箍之间设置了两侧三角加强筋，从抱箍侧壁一直延伸到底座承载面，当管路受到径向拉扯、设备运行产生振动时，加强筋可以把抱箍承受的侧向力分散到底座整个安装平面，避免长期受力后抱箍根部出现应力断裂。

　　结构细节上，抱箍上端两侧向外延伸出压持翼边，作业人员按压翼边就可以撑开开口，方便管路装入或者后期检修拆换；抱箍内侧预留了细微的防滑卡位棱，管路卡入后不会沿轴向窜动，也能抵消管路因温度变化产生的小幅滑移。底座两端还设计了小圆头定位凸点，和安装面板上的预钻孔对位时可以快速找准位置，不用反复调整支架摆放角度。

　　从安装边界考量，整个支架的高度方向以底座底面为基准，弧形抱箍的最高点预留了足够的避让空间，管路装入后管顶不会和上方覆盖件发生干涉；宽度方向上两侧压翼的外边缘距离小于常规管夹的安装间距，在多根管路并排排布时，相邻支架之间不会出现位置冲突。建模过程中对壁厚做了均匀化处理，所有转角位置都保留了工艺圆角，既符合注塑件的成型要求，避免壁厚不均产生缩痕，也消除了尖角处的应力集中问题。这类支架在实际使用中，常被用在通讯基站设备内部的馈线固定、小型气动设备的气管排布、智能家居管线的明装固定场景，既能单组使用固定单根管路，也可以多组沿管路走向间隔布置，形成连续的支撑约束，保证管路排布整齐、运行过程中不会因晃动出现磨损松脱。
