晶闸管二极管功率半导体模块结构

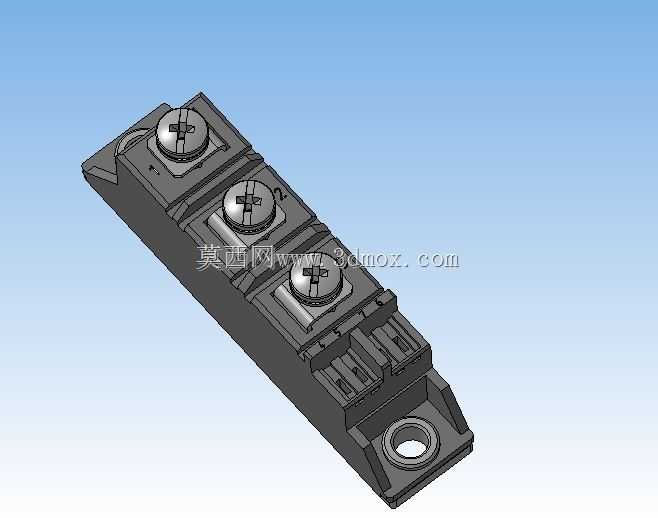

　　该模型呈现的是电力电子装置中常见的双端子功率半导体模块，主体对应晶闸管与二极管组合封装器件，适用于整流桥、可控整流、交流调压、逆变旁路、电机软启动、电阻焊电源、充电电源以及工业加热设备等场景。模块外形为长条状绝缘壳体，内部承载功率芯片、绝缘衬底、导电母排和封装填充结构，外部通过三个主接线端子完成电路连接，端部设置安装孔，用于将器件固定在散热器或安装板上。

　　从实际设备用途看，这类模块承担大电流整流与可控导通任务。晶闸管侧可通过门极信号控制导通时刻，二极管侧提供自然续流或不可控整流路径，二者组合后能够在单相半控桥、双器件串联臂或反并联相关回路中减少分立器件数量。相比螺栓式单个器件，模块化封装把芯片、绝缘层和主回路导体集中在同一壳体内，回路杂散电感更低，装配时只需处理主端子和散热面，柜内布线更紧凑。

　　结构设计上，模型重点还原了功率模块的外部装配边界。壳体顶部三个带螺钉压紧区域的主端子沿长度方向排列，端子周围有凸起定位与防护结构，可容纳铜排或电缆端子叠装；螺钉轴线与散热安装面近似垂直，拧紧后电流通过端子压板传递到内部导电层。模块底部为平整热接触面，实际使用时通常贴合散热器表面，并在中间涂覆导热硅脂或放置导热垫片，以降低芯片到散热器之间的热阻。端部通孔决定了模块的固定方式，安装时需要保证压紧力均匀，避免壳体翘曲导致底面接触不实。

　　外形尺寸边界方面，长条壳体宽度相对窄，长度覆盖三个主端子和两端安装区域，适合在散热器上并排布置多个模块。建模时应保留壳体侧面的加强筋、端部台阶、端子槽口和底部轮廓，这些特征不仅影响外观，也会干涉铜排弯曲半径、线缆接线空间和绝缘距离。主端子螺钉周边需要预留扳手操作空间，尤其是模块密集排列时，不能只按本体外轮廓布置，还要考虑紧固件旋转半径、端子厚度以及电缆鼻子的压接外形。

　　从热设计角度看，功率模块的损耗最终通过底板传入散热器，因此底面平面度、安装孔位置和壳体高度是选型校核中的关键。若在机柜中多台模块并列，应让散热器风道沿模块长度或鳍片方向顺畅通过，避免端子区域阻挡进风。模块侧面的小槽和壳体分型结构在模型中也有体现，这些细节可用于装配检查和外观干涉判断，但在电气布局中更应关注带电端子对地、相间以及相邻模块之间的爬电距离。

　　三维建模时可将器件拆分为绝缘外壳、主端子、压紧螺钉、端部安装板、内部示意母排和特征标识等部分。外壳以拔模和圆角特征为主，顶部端子槽需要体现局部凸台与限位面；螺钉头部可用标准紧固件轮廓表达，便于后期装配时核对工具空间；底部安装孔应按真实通孔或沉孔关系建立，避免在工程图中漏标安装边界。对于设备厂家而言，该模型不仅用于展示器件外观，更可直接参与机柜布局、铜排设计、散热器选型和维护空间校核。

　　在电气柜集成中，模块通常靠近主回路输入或整流桥位置安装，门极驱动线与主功率铜排分开走线，以降低干扰。三维布局阶段需要同时核对主端子电流方向、铜排相序、绝缘隔板位置和电容吸收回路接线长度。模块端部固定孔与散热器螺纹孔的相对位置必须一致，若散热器上多联安装，还应累计各模块间距，保证热膨胀和装配公差不会造成孔位错位。通过完整还原外部结构，该模型能够帮助设计人员在加工实物前完成接线、散热、固定和维护四个维度的协同检查。
