多槽位通讯接线模块基座结构设计

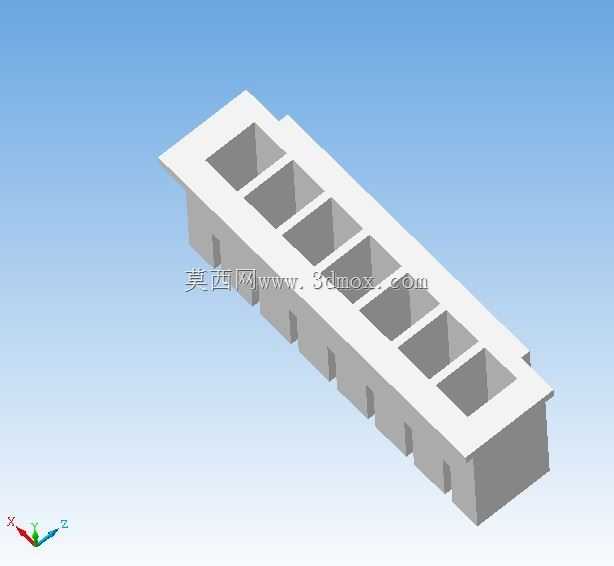

　　在工业通讯布线、弱电信号转接的现场施工场景里，这类多槽位基座是承载通讯接线模块的核心载体，日常会被安装在标准DIN导轨或者设备内部的安装板上，用来给不同线径的信号线路提供规整的插接固定位，避免现场布线杂乱导致的信号干扰、接线松脱问题。从结构设计来看，整个基座采用一体式注塑成型的壳体结构，主体为长方体带顶部外沿法兰边的形态，顶部均匀排布六个独立的方形槽腔，每个槽腔的内壁都预留了细微的导向凸筋，对应适配标准宽度的通讯接线模块，模块推入槽腔时可以顺着凸筋滑入到位，不会出现装偏、卡滞的情况，槽腔底部预留了接线避让空间，模块装入后线缆可以从基座底部的对应缺口引出，不会被壳体挤压破坏线皮。基座的两侧侧壁设计了等距分布的卡扣凹槽，

　　当多个同规格基座需要并排拼接使用时，可以通过配套的拼接卡扣卡入侧壁凹槽，将多个基座连成一个整体，适配不同点位数量的布线需求，不需要额外打孔固定，现场组装效率很高。顶部的外沿法兰边比基座主体宽出3mm左右，安装时法兰边可以贴合在安装面板的表面，分担基座的承重，避免长期使用后基座从安装孔位下坠，法兰边上还预留了两个沉头安装孔，既可以用螺丝直接固定在安装板上，也可以搭配导轨卡扣卡装在标准电气导轨上，适配两种主流的安装方式。设计这类基座的时候，首先要考虑的是槽位的尺寸公差，每个槽腔的内部宽度、深度都要和适配的接线模块保持0.1-0.2mm的间隙配合，间隙过小会导致模块插拔阻力过大，现场维护更换不便，间隙过大则会导致模块装入后晃动，

　　长期受震动影响出现接线松脱。其次是壳体的壁厚设计，整个基座的主体壁厚保持均匀的1.8mm，槽腔之间的分隔筋厚度为2mm，既可以保证每个槽位之间的结构强度，避免模块插拔时隔筋断裂，也能让注塑成型时的料流填充更均匀，减少缩水、翘曲的成型缺陷。基座底部的出线缺口位置做了圆角过渡处理，避免尖锐的边角割破线缆绝缘层，缺口的宽度对应每个槽腔的中心位置，线缆引出后可以保持顺直，不会出现过度弯折导致的线芯断裂问题。在实际使用场景中，这类基座大多应用在通讯机柜、设备控制箱的内部，用来转接RS485、CAN总线等工业通讯信号，每个槽位装入对应的接线模块后，可以实现不同线路之间的信号隔离，避免相邻线路之间的电磁干扰，基座本身采用绝缘阻燃的工程塑料材质，表面电阻率满足电气绝缘要求，即使出现线路过载打火的情况，也不会出现壳体燃烧蔓延的问题。从安装边界来看，单个基座的总长度适配六个标准模块的安装宽度，安装时需要在安装面板上预留比基座主体长宽各大2mm的安装空间，顶部法兰边的贴合面需要保证平面度不超过0.2mm，避免安装后基座出现翘曲导致模块插拔不畅。如果是导轨安装的场景，需要确认导轨的规格为标准35mm电气导轨，基座搭配的导轨卡扣要和导轨的卡槽尺寸匹配，卡装后可以沿导轨横向滑动调整位置，到位后通过卡扣上的锁紧结构固定，不会出现滑动移位。设计过程中还需要考虑基座的抗老化性能，因为很多应用场景是在户外机柜或者工业车间内部，环境温度范围在-20℃到60℃之间，

　　材料选型要满足高低温环境下的结构强度要求，不会因为长期高温出现壳体变形，也不会因为低温出现脆裂问题。槽腔内部的导向凸筋高度设计为1.5mm，既可以起到导向作用，也不会因为凸筋过高导致模块装入时出现干涉，每个凸筋的导入端做了15度的倒角，模块插入时可以自动导正，不需要刻意对准位置。基座的外表面没有多余的凸起结构，整体外观规整，并排拼接时相邻基座的侧面可以完全贴合，不会出现缝隙，整体外观整齐统一，方便后期的线路梳理和标识粘贴。在三维建模过程中，这类结构需要重点关注壁厚的均匀性，所有的转角位置都做R0.5以上的圆角处理，避免应力集中导致的结构开裂，安装孔的位置要和槽位保持足够的间距，避免锁螺丝时孔位周围的应力传导到槽腔导致槽腔变形，影响模块的正常插拔。
