射频功率放大器件封装结构

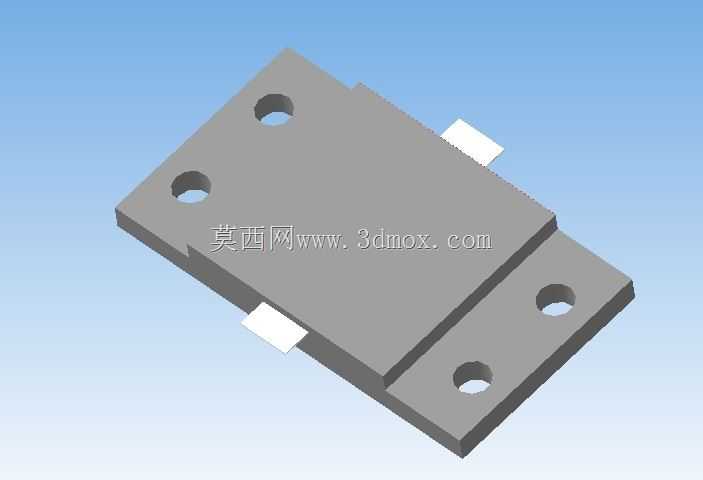

　　在射频通讯链路的末端功放单元里，这类带双侧扁平引出端、带安装固定孔的功率器件封装，是基站射频板、宽带发射机、工业射频加热设备里承担高频功率输出的核心载体。日常做整机结构堆叠时，最先要敲定的就是这类器件的占位边界：它的主体是一块带阶梯高差的矩形金属基座，基座四角区域预留了四个贯通安装孔，孔位沿基座长轴对称分布，装配时既可以用螺钉直接把器件压紧在整机的铝制散热壳体上，也可以在孔位处加装绝缘衬套后固定在PCB对应的功率器件工位，避免金属基座和电路板走线出现意外短路。

　　从实际布线的角度看，这类封装的两个信号引出端从基座长边的两侧居中伸出，引脚为扁平宽片状，和常规细引脚小信号器件完全不同，宽引脚本身就承担了高频大电流的传输作用，建模时引脚的伸出长度、引脚和基座本体的间隙都要严格和实物对齐，否则PCB封装画完后，贴片阶段会出现引脚顶起、焊盘对位偏移的问题。基座表面做了阶梯式的高差设计，高出的中间区域是内部射频芯片的塑封或者金属封盖区域，下层延伸出来的带孔翼边，完全是为安装锁紧预留的压紧面，这个结构设计的思路非常明确：功率器件工作时自身耗散的热量会直接通过底部金属基板传导出去，翼边上的四个螺钉锁紧后，能让器件底面和散热面完全贴合，不会因为长期温度循环出现翘曲、贴合间隙变大的问题。

　　在做整机热设计校核的时候，这个封装的安装边界是必须优先核对的项：首先四个安装孔的中心距要和散热壳体上的预钻孔位完全匹配，螺钉锁紧的扭矩不能过大，否则陶瓷或者塑封的本体容易出现内应力开裂；其次器件下方的散热面平面度要求通常在0.05mm以内，装配时要在接触面涂覆均匀的导热硅脂，把界面热阻降到最低。这类器件大多用在GHz级别的射频发射通路里，自身输出功率从几瓦到上百瓦不等，工作时结温允许范围远高于普通小信号芯片，因此封装本身没有做多余的复杂外壳造型，所有结构特征都服务于两个核心目标：一是保证高频功率引脚的焊接可靠性，二是把芯片产生的热量以最短路径传导到外部散热结构上。

　　建模过程中处理这类零件时，不需要还原内部的晶圆和键合丝结构，只需要把外部所有装配相关的特征完整表达：四个安装孔的倒角、引脚的折弯过渡圆角、基座阶梯面的高差、封盖区域的轮廓都要逐一还原。如果是做PCB的整机装配干涉检查，还要特别注意引脚伸出基座底面的高度，这个高度决定了电路板和器件本体之间的间隙，间隙过小会导致器件本体直接压在电路板的表层走线上，间隙过大则贴片焊接时引脚无法完全贴紧焊盘，容易出现虚焊。在通讯设备的生产装配线上，这类功率器件通常是波峰焊或者回流焊之后，再由人工锁附固定螺钉，锁附顺序要按照对角线分步拧紧，让基座底面均匀压合在散热面上，避免单侧受力导致器件本体倾斜。和常规小封装贴片电阻电容相比，这类功率封装的重量更大，抗震设计时除了焊盘的焊接强度，四个安装孔的机械固定才是承担振动载荷的核心，在车载或者机载移动通讯设备里，甚至会在器件上方额外增加压片，进一步避免强振动环境下引脚出现疲劳断裂。整个封装的外形没有多余的装饰特征，每一处平面、每一个开孔、每一段引脚的尺寸，都对应着量产装配、散热、电气连接的实际工程需求。
