GOST2715-75标准编织金属丝网

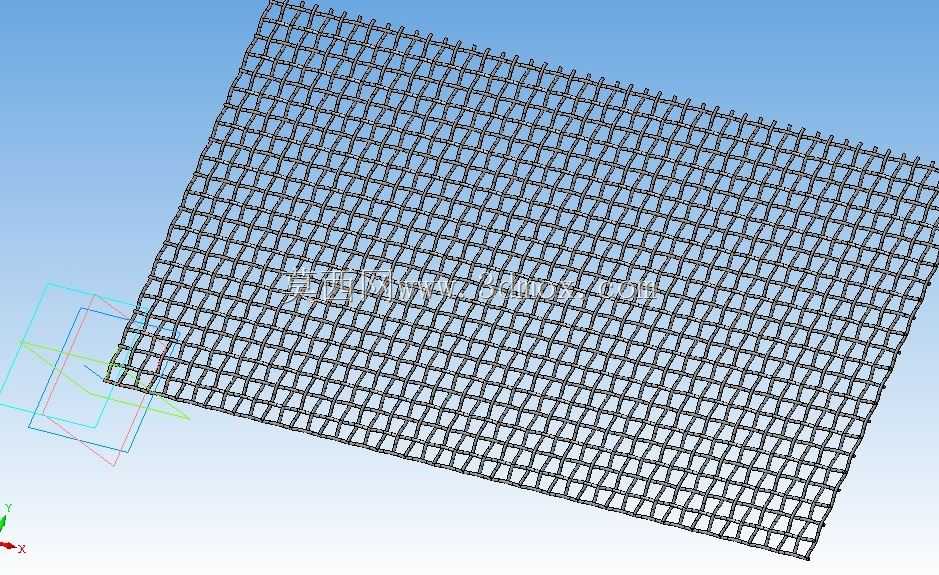

　　现场拿到这类网件需求时，最先要厘清的不是丝径本身，而是它在整机或工位里承担的角色：同一卷轧花编织网，放在振动筛上层是分级筛面，贴在通风口是防护格栅，嵌入过滤筒是承托滤层，铺在操作平台边缘又可能是防滑、挡屑兼透气的隔离件。GOST 2715-75所约束的编织网结构，核心在于经纬金属丝按固定节距交错压弯、彼此咬合，形成稳定的方形网孔；模型把每根丝的起伏、交叉点和边缘截断状态都还原出来，而不是用一片带纹理的薄板代替，这对后续干涉检查、透孔率估算和焊接边框设计都很关键。

　　从结构思路看，轧花网不同于简单平织网。丝材在交点处预先形成波形，经纬丝在波峰、波谷位置相互卡紧，受载后节点不易滑移，网孔尺寸在张紧后仍能保持较好一致性。三维表达时需要控制三个层次：一是单丝的圆柱实体与弯曲半径，弯曲处不能出现尖角折叠，以免暗示不合理的加工断裂；二是经纬方向的相位关系，相邻丝条的波峰波谷要按编织规律错开；三是整片网的边界，实际下料边可能留丝头、切齐或包边，模型中呈现的是规则矩形网面，便于工程师在此基础上增加压条、法兰框、角钢围边或筛箱支撑梁。

　　尺寸边界上，这类网件通常按网孔公称尺寸、丝径、幅宽和裁切长度定义。方形网孔的有效开孔并非名义节距减去一根丝径那么简单，因为丝材在交点处有弯曲占位，投影净空会随波高变化；建模时保留丝的立体起伏，就能直接测量开孔投影、单位面积开孔率和材料投影占比。对于筛分工况，网孔净空决定颗粒通过概率，丝径影响耐磨寿命，波高则影响网面刚度与张紧后的平整度；若网面铺在筛箱横梁上，下方支撑间距不能只按平板经验取，需结合丝径和张紧量考虑跨中挠度，避免物料冲击时网面拍打横梁。

　　在设备用途上，这类编织金属网常见于散料处理、通风防护、换热设备进风口、防护罩、料仓透气层以及工装夹具中的隔挡件。筛分场景中，网面要承受物料下落冲击、颗粒摩擦和周期性振动，边缘通常不是自由状态，而是用弯钩、楔块、压条或粘接夹板固定；设计边框时，三维网件模型可以直接与压条装配，检查压条是否压在丝节点上、螺栓头是否凸入网面工作区、相邻网块搭接后是否出现错孔。防护场景则更关注人体手指、工具或飞溅物不能穿透，同时保证气流通过，网孔和丝径要在防护等级与通风阻力之间平衡。

　　安装配合方面，网片属于柔性偏强的金属构件，理论模型虽表现为规则矩形，实际张紧后会沿受力方向伸长、垂直方向微幅收缩。若用于固定框架，建议先确定外框内净尺寸，再给网片预留弯折或包边量；直接按框内尺寸裁切自由网边，往往会在拉紧后出现边缘抽丝。焊接边框时，交点焊点不宜过密，过大热输入会让细丝退火、局部变软，振动筛上反而容易在焊点旁断裂；更稳妥的做法是让网边弯折后嵌入压条槽，或用不锈钢扎带、楔形块形成可更换连接。

　　模型的价值还体现在可视化校验上。若用贴图薄板代替编织网，近景装配时会误判网面厚度，防护罩与内部旋转件之间的安全距离可能被少算一根丝甚至一个波高；而实体丝网能反映真实厚度、阴影和遮挡关系，便于检查检修门关闭后网面是否触碰皮带轮、法兰螺栓或电缆接头。对于需要仿真分析的场景，可在该几何基础上抽取代表性网孔单元做流阻、透风率或颗粒通过性研究，不必整片网划分过细网格；对制造沟通而言，丝的走向、节点咬合方式和边缘形态一目了然，能减少把轧花网误认为冲孔板、焊接网或拉伸网的偏差。

　　实际选型时还要兼顾工况环境：潮湿或有腐蚀气体的场合倾向不锈钢丝，普通耐磨筛分可用碳素钢丝并后续镀锌或喷塑；高温风道中要考虑丝材氧化和框架热膨胀差；食品、医药相关区域则应避免涂层脱落，网面交接处尽量便于冲洗。无论哪类场景，先把网片作为有厚度、有孔形、有边界约束的功能构件放进总成，而不是后期补一个示意面，结构评审时才能更早暴露张紧、密封、防护和维护更换问题。
