射频功率LDMOS晶体管封装结构

　　射频功率LDMOS晶体管是射频发射链路里承担末级功率放大的核心有源器件，常见于基站射频拉远单元、调频广播发射机、机载通信电台、工业射频加热电源以及雷达固态发射机的功放模组中。这类器件的工作特点是输入小功率射频激励信号，在漏极供电配合下输出数十瓦至数百瓦的高频大功率信号，对散热路径、引线寄生参数、安装平面度的要求远高于普通小信号半导体。

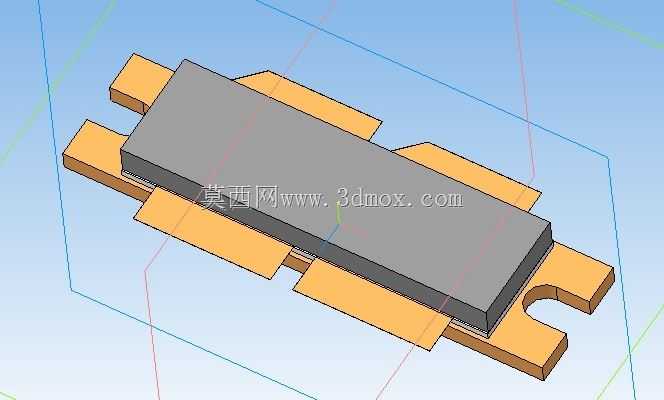

　　从三维结构上看，该器件采用典型的法兰式功率封装，主体为长条形黑色塑封或陶瓷封盖腔体，内部承载LDMOS硅芯片与匹配网络。两侧伸出的多组橙色镀金铜法兰既是射频信号的输入输出引线，也是芯片源极接地与热量导出的主要通道。法兰末端开设的半圆缺口与安装孔位用于螺钉锁紧，将器件整体压贴在功放腔体的铝质或铜质散热基板上。建模时需要重点还原法兰的厚度、折弯平面度以及封盖与法兰的叠层关系，这些细节直接决定后续装配干涉检查与热仿真的准确性。

　　实际选型与结构设计中，最先要确认的是安装边界。法兰封装的总宽度、封盖本体长度以及两侧引线的伸出跨度，决定了功放腔体内器件之间的最小排布间距。末级功放往往采用多管并联或推挽架构，相邻晶体管的输入输出微带线需要保持对称，因此封装中心定位尺寸、螺钉孔跨距必须与PCB或腔体基板的开孔严格对应。建模时将法兰底面设为装配基准面，保证其与散热器接触面共面，能够真实反映装配后器件的贴合状态。

　　散热是这类功率器件结构设计的核心考量。LDMOS芯片工作时产生的热耗主要通过背面金属化层、焊料层、封装法兰传导至外部散热器，再由风冷或液冷带走。三维建模中法兰与散热基板之间的接触区域需要完整表达，必要时预留导热衬垫或导热硅脂的层厚空间，通常控制在零点几毫米量级。螺钉锁紧位置分布在法兰两端，建模时应体现螺钉过孔与沉台结构，避免装配时螺钉头与封盖本体发生干涉。锁紧力矩在工程上需均匀施加，防止法兰翘曲导致接触热阻增大。

　　射频性能对封装寄生参数极为敏感。输入输出引线的长度、宽度以及相对于接地法兰的高度，会引入寄生电感与电容，影响功放的匹配带宽与增益平坦度。结构设计时引线需与PCB上的微带线精准搭接，通常采用锡焊或金丝键合过渡，三维模型中引线的共面度要表达清楚，便于检查焊接间隙。封盖本体下方的腔体高度关系到内部键合线的弧高空间，模型保留封盖与法兰的分层结构，可为内部芯片布置和键合线走线提供干涉校验依据。

　　从装配工艺角度，这类法兰器件一般在波峰焊或手工焊之前先完成机械固定，螺钉穿过法兰缺口锁入散热器螺纹孔，定位后再进行引线焊接。模型中法兰端部的开口槽设计允许器件在焊接前沿长度方向微调位置，补偿PCB与腔体的累积公差。封盖四角与法兰的过渡圆角、引线根部的应力释放结构也值得在建模中体现，这些部位在温度循环中容易因热膨胀系数失配产生应力集中。

　　在整机场景中，该晶体管通常与驱动放大管、定向耦合器、隔离器以及直流偏置馈电网络共同构成完整功放模块。结构工程师在布局时需围绕该器件预留足够的爬电距离与通风通道，射频走线远离低频控制电路，防止大功率信号自激。三维封装模型作为整机数字样机的基础单元，其外形尺寸、安装孔位、引线坐标的准确表达，能够让结构、射频、热设计多专业在同一模型上并行校核，减少后期样机阶段因装配干涉、散热不良或匹配失配带来的返工。建模过程中对法兰镀层、封盖材质差异的区分，也为后续渲染展示和工艺说明提供了清晰的视觉依据。
