小型砂带研磨打磨设备结构设计

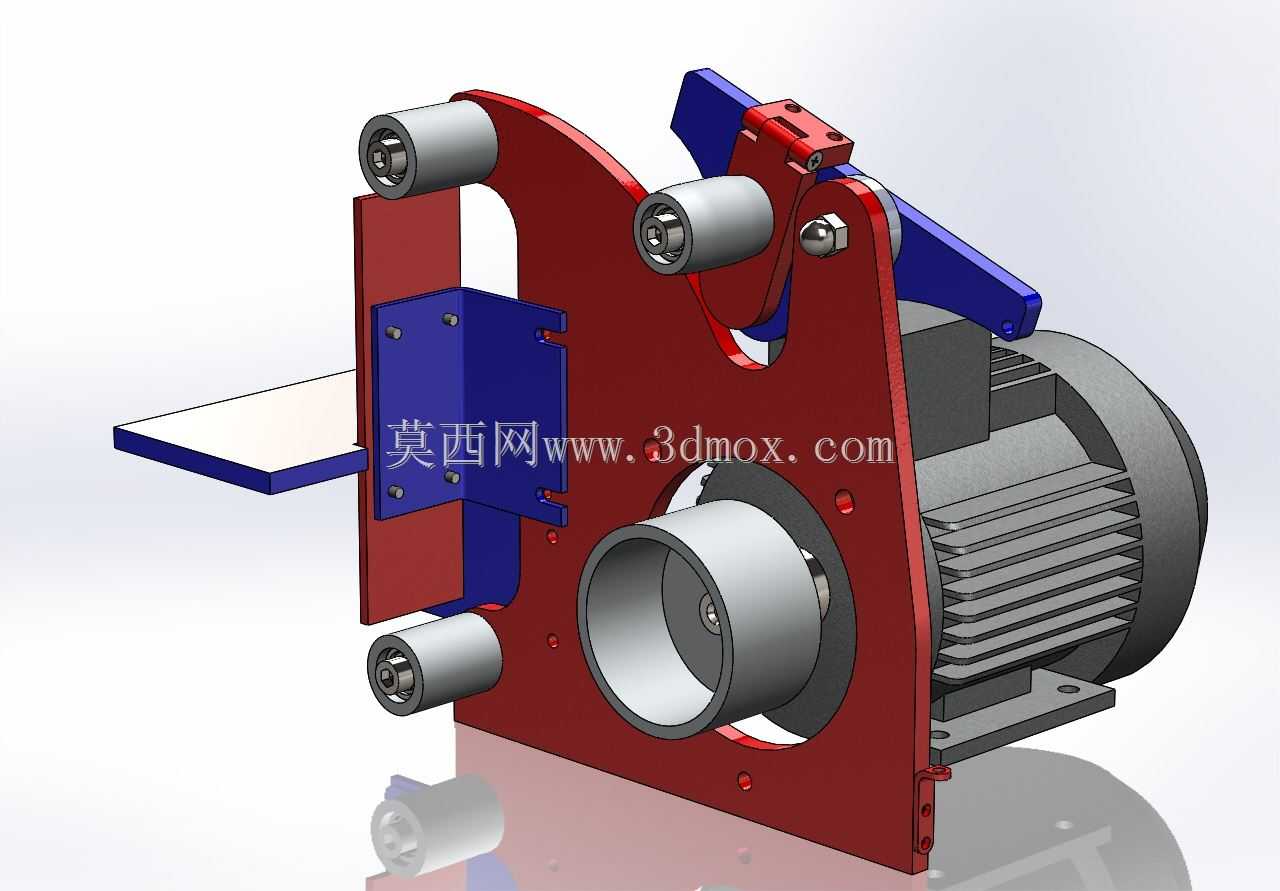

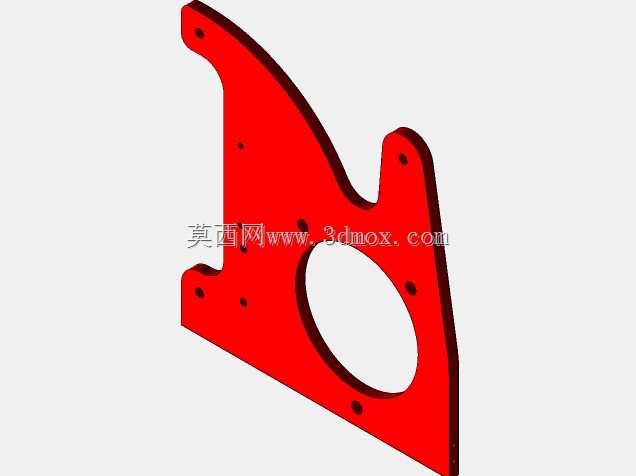

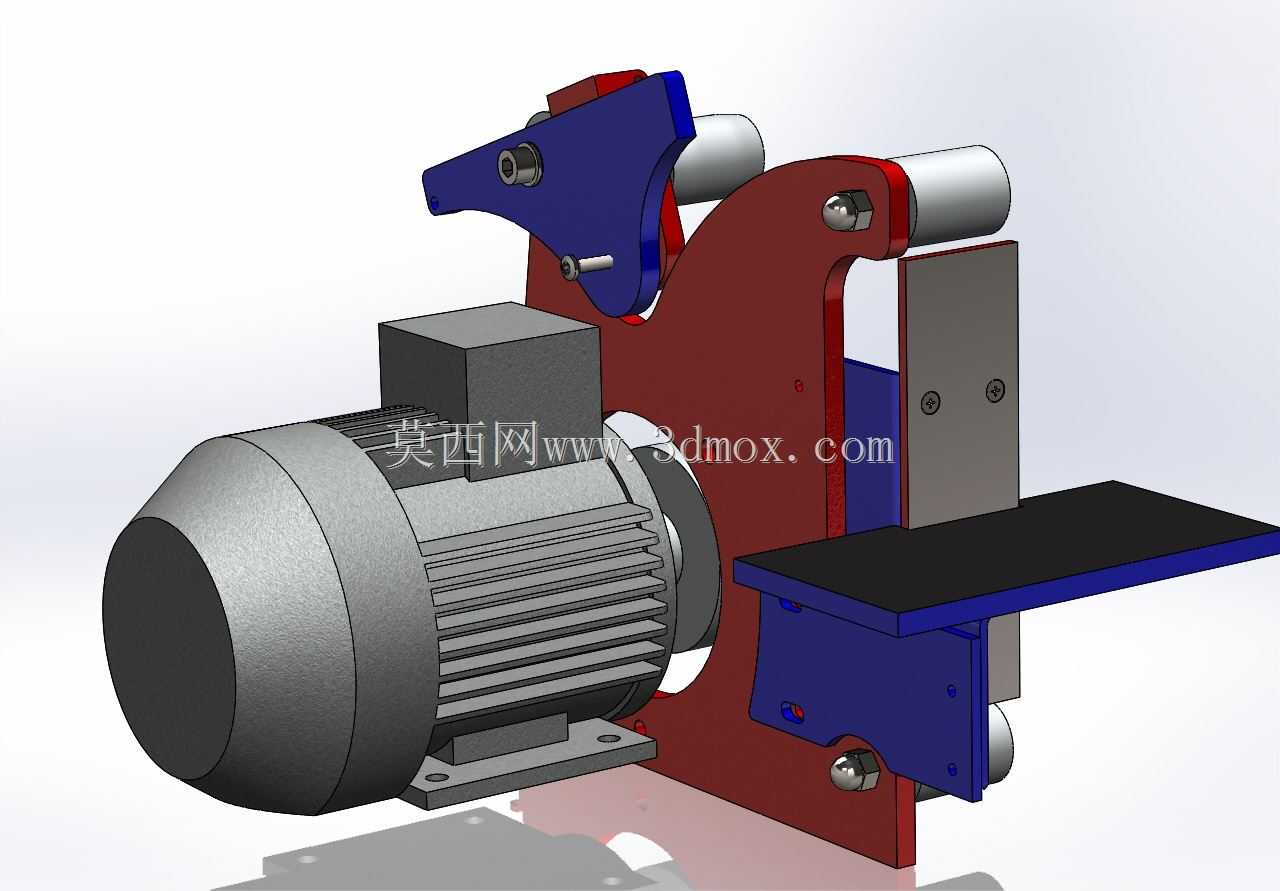

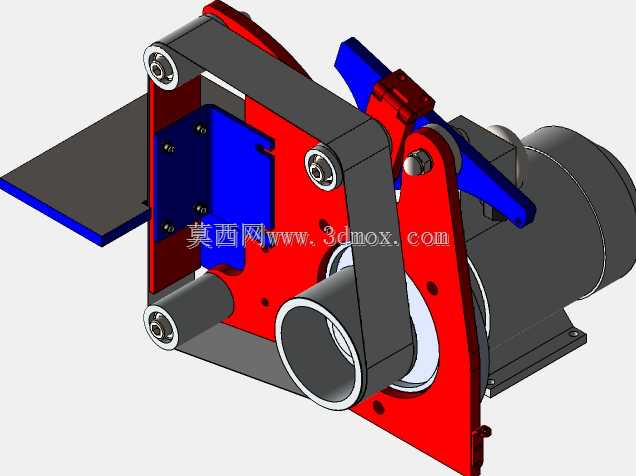

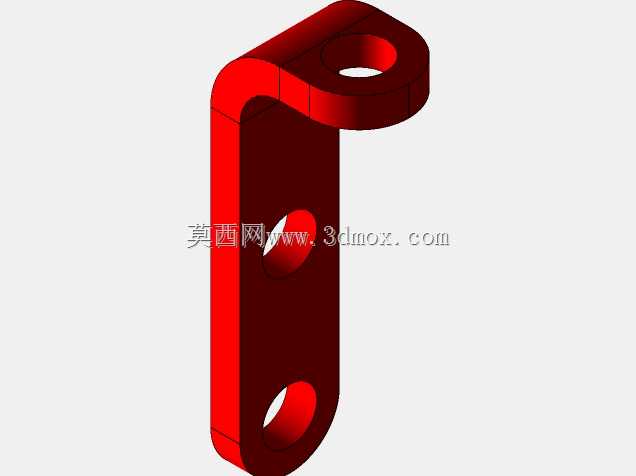

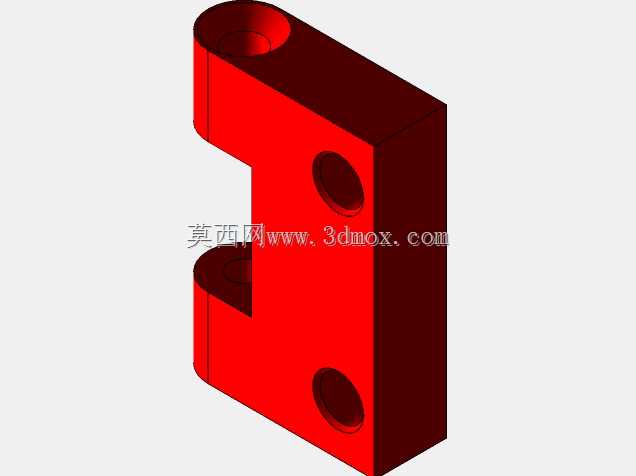

　　这款小型砂带研磨设备的结构设计，核心围绕小尺寸工件的精密磨削、去毛刺、刃口修整场景展开，常见于五金加工车间的工位级打磨工序、小型机加工产线的后处理环节，也可适配维修工位的零件修磨作业，相比大型落地式磨床，它的占地空间更小，安装灵活，可直接固定在标准工作台面使用，适配多品种小批量的加工需求。从结构布局来看，设备采用驱动电机与研磨执行机构一体化集成的设计思路，电机输出端直接驱动主动砂带轮，省去了额外的传动链路，既减少了传动损耗，也压缩了整体的安装尺寸，机架部分采用弯折成型的钢板作为主体承载结构，红色的主安装板同时承担电机固定、张紧轮安装、导向轮定位、工件托板支撑的多重功能，这种集成式的板件设计减少了零散连接件的数量，

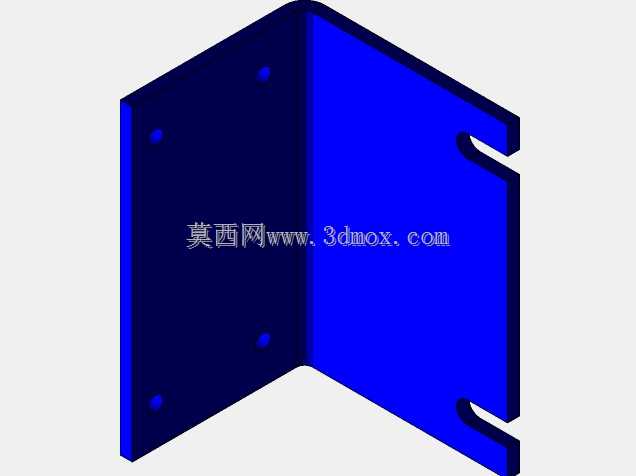

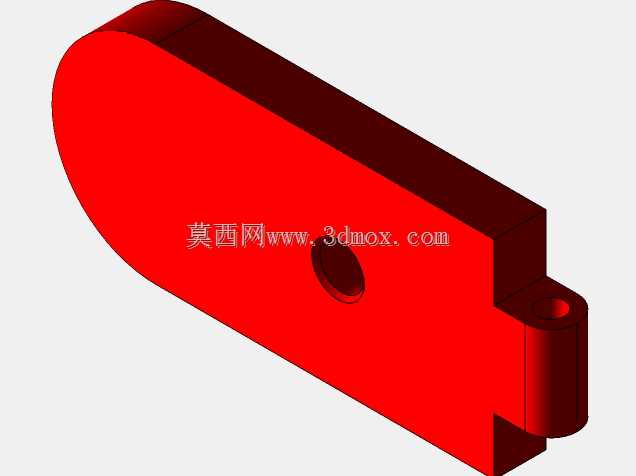

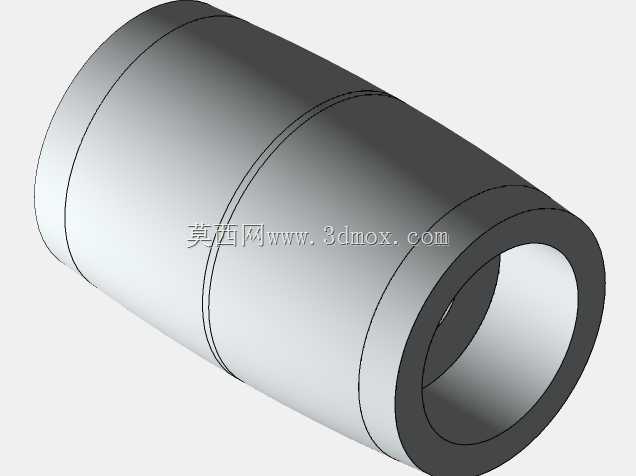

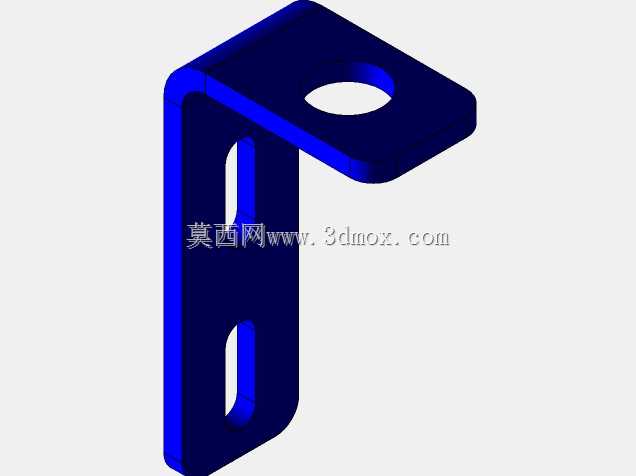

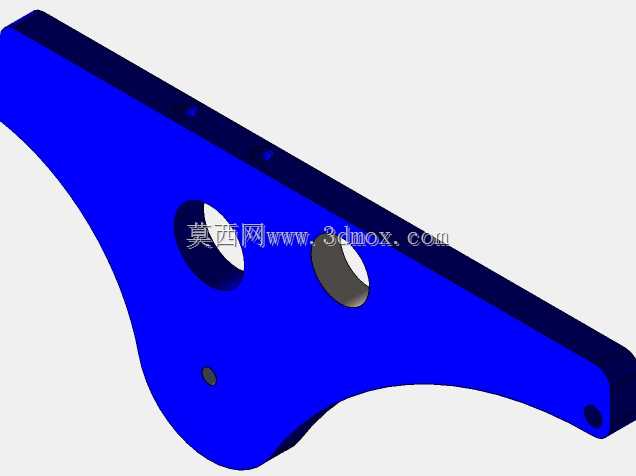

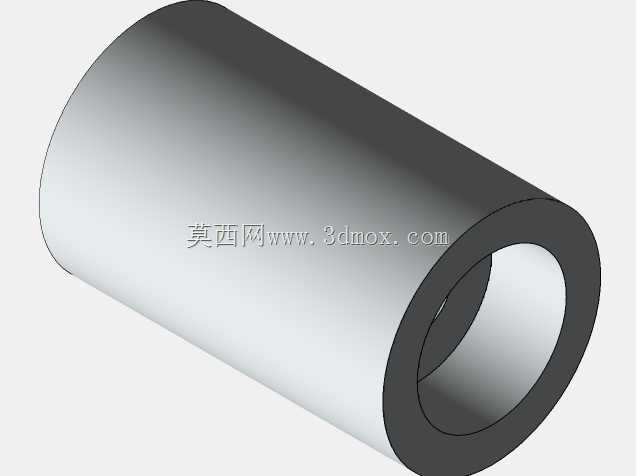

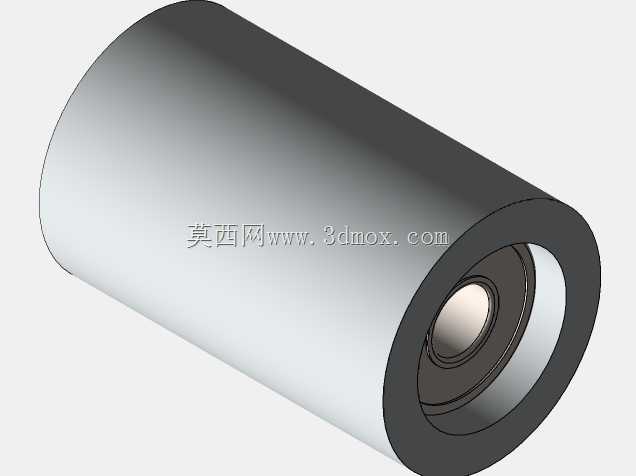

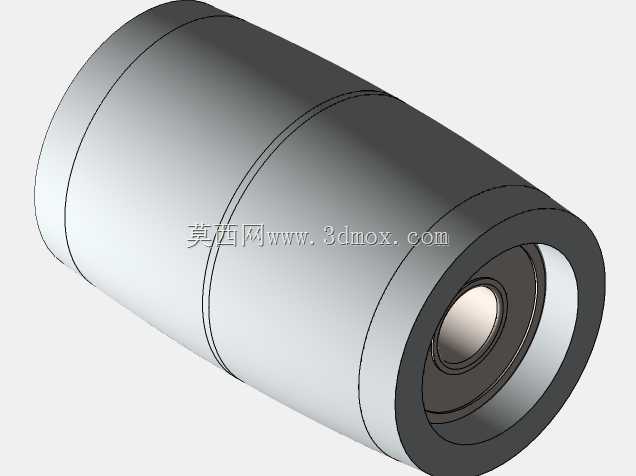

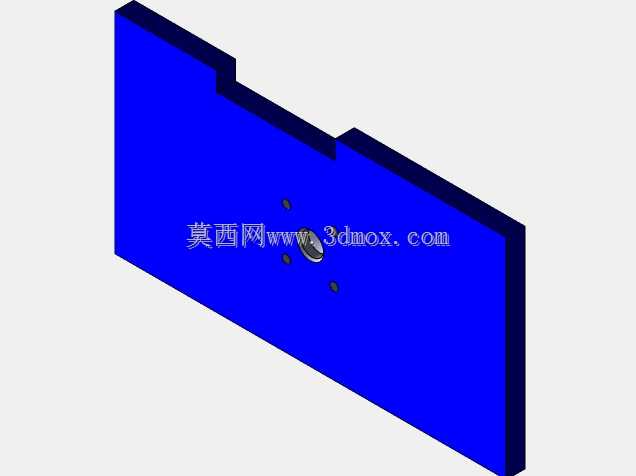

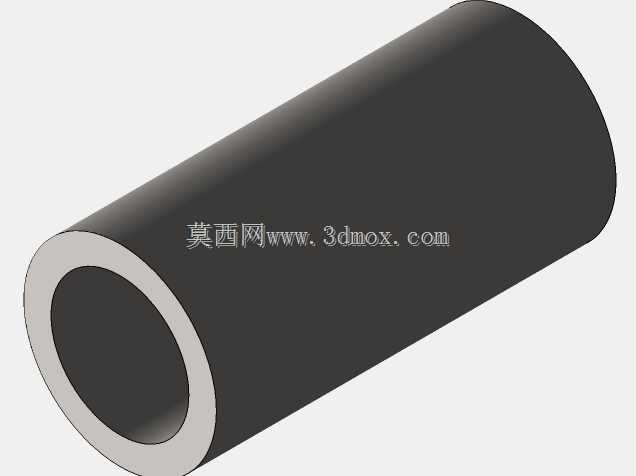

　　提升了整体结构的刚性，避免打磨过程中出现共振影响磨削精度。三个从动导向轮分别布置在主安装板的不同位置，其中两个圆柱导向轮负责张紧砂带的上下走带路径，靠近工件托板位置的导向轮则负责调整砂带的工作角度，让砂带在工作区域形成平直的磨削工作面，上方的蓝色扳动结构是砂带快换张紧机构，扳动该结构即可快速释放砂带张紧力，无需额外工具就能完成砂带更换，更换完成后扳回原位即可自动保持张紧状态，张紧力的大小通过铰接点的限位结构控制，避免张紧力过大导致砂带断裂或者张紧不足出现砂带打滑跑偏的问题。工件托板采用可拆卸的平板结构，通过蓝色的安装座固定在主安装板的工作侧，托板的伸出长度和上下位置可根据加工需求调整，

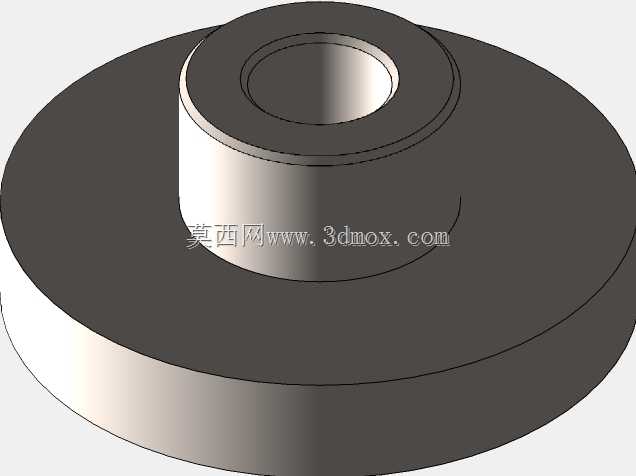

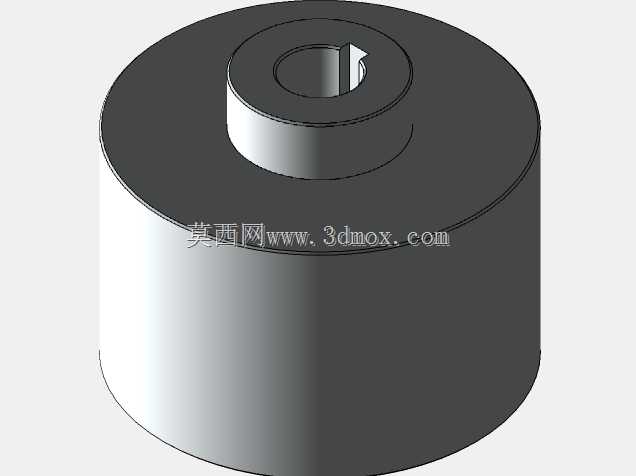

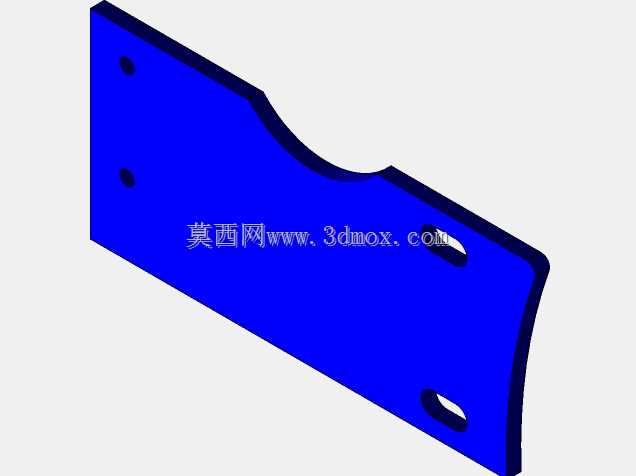

　　托板与砂带工作面的间隙可通过安装座的腰型孔进行微调，适配不同厚度的工件打磨需求，托板的平面度直接影响工件的打磨精度，设计时要求托板工作面与砂带工作面保持平行，平行度公差控制在0.1mm以内，避免打磨出现斜面或者厚薄不均的问题。安装边界方面，设备的整体重心落在电机安装座的中心位置，底部的电机安装法兰预留了四个标准安装孔位，可直接通过螺栓固定在厚度不小于15mm的工作台钢板上，安装时需要保证设备的工作面处于水平状态，避免砂带走带时出现偏斜。设备的驱动部分采用标准的工业异步电机，电机外壳的散热筋结构可保证长时间打磨作业时的散热需求，避免连续工作导致电机过热，电机的输出轴与主动轮之间采用键连接，传递扭矩稳定，主动轮的外圆做了滚花处理，

　　增大与砂带内侧的摩擦力，防止砂带在大磨削力工况下出现打滑。从实际使用的角度来看，这款设备可适配不同粒度的砂带，更换粗粒度砂带可完成铸件飞边、冲压件毛刺的快速去除，更换细粒度砂带可完成工件表面的精磨、抛光工序，甚至可以针对小型刀具的刃口进行修磨，适用场景覆盖了五金加工、模具修配、小型零件量产等多个领域。设计过程中充分考虑了日常维护的便捷性，各个导向轮的转轴都预留了润滑注油孔，可定期加注润滑脂延长转轴使用寿命，主安装板上的各个安装孔位都做了沉头处理，螺栓安装后不会突出板件表面，避免刮伤操作人员或者勾挂砂带。砂带的走带路径经过反复优化，工作区域的砂带完全暴露，操作人员可手持工件贴近砂带完成打磨作业，非工作区域的砂带则被主安装板部分遮挡，减少砂带运转时的安全隐患，张紧机构的扳动手柄设置在设备的上方位置，操作人员站在工作位即可完成操作，无需探身到设备侧面，提升了操作的便捷性。设备的整体外形尺寸控制在小型工作台可容纳的范围内，不需要额外的地基安装，搬移方便，可根据产线调整需求随时移动位置，相比固定式的打磨设备，它的适配性更强，尤其适合多工位轮换的加工场景。结构设计时对各个受力点做了加强处理，主安装板在电机安装位置、张紧轮铰接位置都做了折弯翻边加强，避免长期受力出现板件变形，保证设备长期使用后的精度稳定性。
