俄标ТПОЛ-10高压穿墙套管结构设计

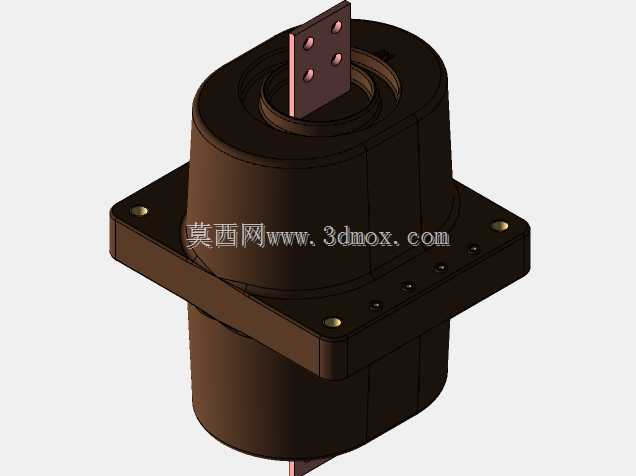

　　在10kV户内配电系统的柜体分隔、墙体穿线场景中，这类套管承担着高压母线穿越不同电位分隔面时的绝缘支撑与载流导通核心作用，区别于普通低压穿线护套，其结构设计需要同时满足爬电距离、机械强度、载流温升三类核心指标的平衡，不能单纯靠加大绝缘厚度来堆砌性能，否则会挤占柜内有限的安装空间，也会提升不必要的材料成本。从结构上看，该套管采用中部方形安装法兰的分体式绝缘主体设计，上下两段圆柱形绝缘筒体对称分布在法兰两侧，这种布局适配10kV电压等级下空气间隙的绝缘要求，法兰上预留的四个安装沉孔位置经过尺寸校核，刚好匹配常规高压柜侧板、建筑配电墙体预留孔的通用安装孔距，安装时不需要额外现场扩孔，法兰与安装面之间可配套密封胶垫实现隔舱防护，

　　避免不同舱体之间的灰尘、潮气串流影响绝缘性能。顶部伸出的扁铜载流排是直接与母线对接的部位，铜排上预留的四个连接孔采用对称排布，可适配不同宽度的矩形母线搭接，搭接面的设计预留了足够的接触面积，能避免长期运行时接触电阻过大导致的温升超标问题，铜排与绝缘筒体的结合部位做了嵌入式封胶结构，不会因为运行过程中的温度循环出现胶层开裂、潮气侵入内部的问题。设计过程中首先要明确安装边界条件：套管穿越的隔板厚度适配常规2-5mm的钢板或者240mm以内的墙体，法兰的方形外沿尺寸要保证安装后法兰边缘与柜体其他带电部件的距离满足10kV电压等级的最小安全间隙要求，绝缘筒体的外表面做了多道隐性的爬电延伸结构，在不增加整体筒体长度的前提下拉长了爬电路径，

　　即使在湿度较高的配电房环境下，也能避免沿绝缘表面的闪络放电。很多新手在设计这类高压绝缘组件时，容易忽略载流排与绝缘材料的热膨胀系数匹配问题，该结构在铜排与绝缘筒体的接触位置预留了微小的弹性补偿间隙，不会因为铜排在大电流下发热膨胀撑裂绝缘筒体，也不会因为低温环境下绝缘材料收缩导致铜排松动。筒体内部的空腔是供母线穿过的通道，内壁做了光滑的圆弧过渡，没有尖锐的棱角，避免母线穿装时划伤绝缘层，同时空腔的直径留足了单根矩形母线或者多根小截面母线的穿装余量，不需要现场打磨扩孔。在实际配电工程应用中，这类套管常被用在高压开关柜的母线室与电缆室分隔处、户内配电所的墙体穿线位置，替代传统的裸母线加绝缘护套的简易方案，能大幅提升配电系统的绝缘可靠性，

　　降低运维过程中误触带电部位的风险。结构建模时需要重点关注几个配合尺寸：法兰安装孔的位置度公差要控制在合理范围，避免现场安装时孔位错位无法穿装固定螺栓；载流排的伸出长度要满足母线搭接的最小接触长度要求，不能过短导致搭接面不足；绝缘筒体的同轴度要保证，避免母线穿装时出现偏斜，导致母线与筒体内壁之间的空气间隙不均匀，影响局部绝缘性能。不同于户外型穿墙套管需要配置防雨伞裙，这款户内型套管的外表面采用光滑的哑光绝缘材质，不容易积灰，日常运维时用干燥的压缩空气吹扫即可清理表面积尘，不需要停电擦拭，能降低运维工作量。法兰上的固定孔采用沉头设计，固定螺栓安装后螺栓头不会突出法兰表面，避免安装后螺栓尖端与其他带电部件距离不足引发放电，同时沉孔的深度刚好匹配标准规格的内六角螺栓头厚度，不会出现螺栓拧入后顶到绝缘筒体的问题。载流排的材质选用T2紫铜，表面做镀锡处理，既能降低接触电阻，也能防止铜排长期氧化导致接触性能下降，铜排与绝缘主体的结合部位采用高强度的环氧树脂浇注封装，结合强度高，能承受母线短路时产生的巨大电动力，不会出现铜排松动、绝缘开裂的问题。在做结构校核时，需要验证套管在额定电流下的温升是否在标准允许范围内，同时要验证短路电流冲击下的机械强度，确保短路时电动力不会损坏套管结构，绝缘部分的材质选用耐高压、耐老化的环氧树脂复合材料，长期运行下不会出现绝缘性能下降、材质脆化的问题，能满足配电设备30年以上的使用寿命要求。
