户内高压电压互感器结构设计方案

项目分类:变压器/电感器 发布时间:2022-05-13 ID:634412
  • 户内高压电压互感器结构设计方案
  • 户内高压电压互感器结构设计方案

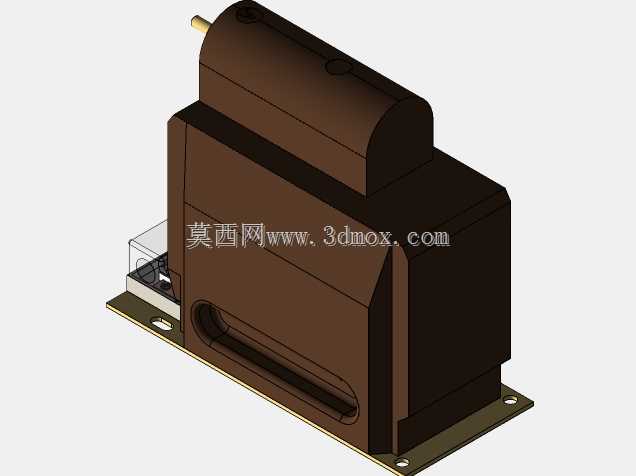

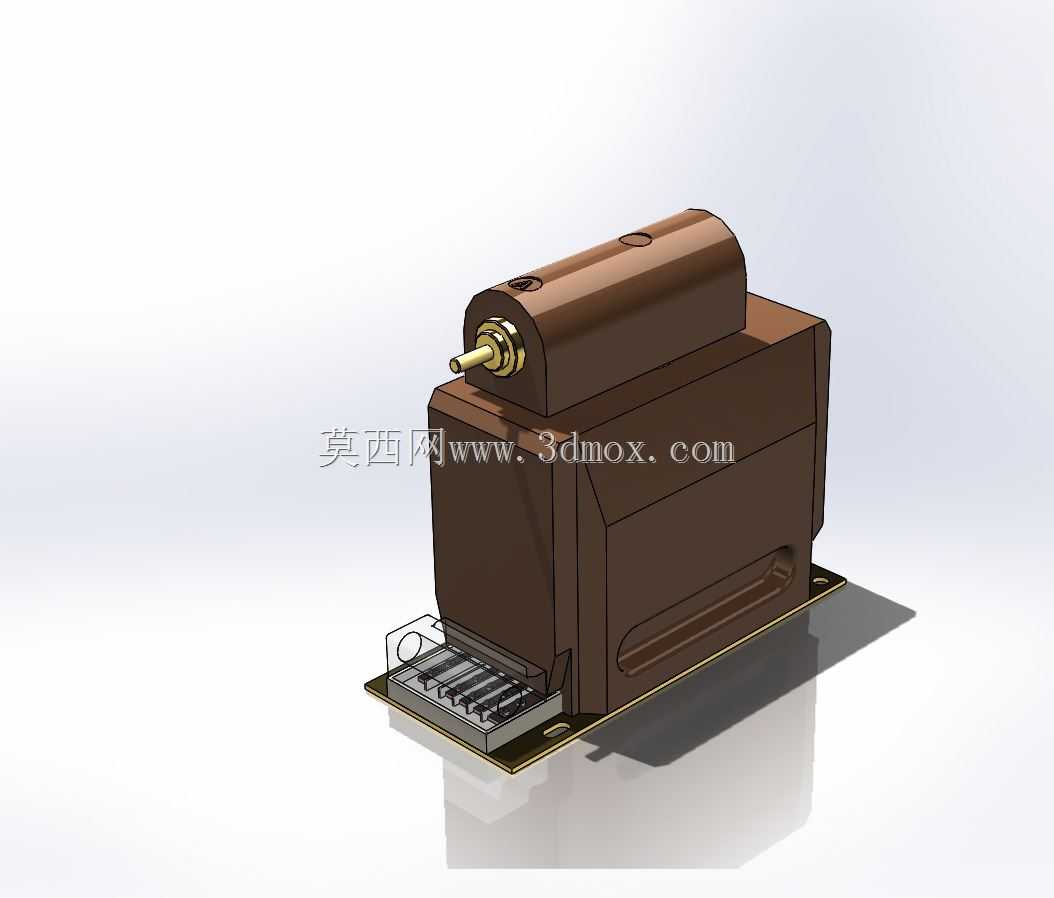

  在10kV户内配电系统的计量、保护回路设计中,电压互感器是不可或缺的核心采样元件,本次呈现的结构方案针对6kV与10kV通用电压等级的户内安装场景设计,适配KYN28、XGN等主流中置柜、固定柜的仪表室安装空间,可直接为电能计量表、继电保护装置、电压监测模块提供标准的二次侧电压信号,同时实现一次高压回路与二次低压控制回路的可靠电气隔离,避免高压侧故障窜入低压回路损坏二次设备、威胁运维人员安全。从结构布局来看,整体采用全封闭环氧树脂浇注绝缘结构,主绝缘壳体一次成型,将一次绕组、二次绕组、铁芯完全包裹在环氧绝缘材料内部,不存在外露的带电部件,可有效抵御户内配电环境中的粉尘、潮气、凝露对绝缘性能的影响,相比老式开放式油浸互感器,

  无需定期进行绝缘油检测、渗漏油维护,更适合空间紧凑、运维频次低的成套柜内安装场景。一次侧高压接线端采用内嵌黄铜嵌件的伸出式结构,接线端子表面做镀镍防锈处理,端子根部设计有多层伞裙状环氧凸起,可增加高压端到安装底板的沿面爬电距离,满足10kV电压等级的125mm最小爬电距离要求,接线时可直接通过螺栓连接高压母排,无需额外加装绝缘护套。二次侧接线端布置在壳体下部的独立接线腔内,接线腔采用下沉式设计,外部可配套透明防护盖板,二次接线端子采用标准4mm间距的螺钉压接结构,端子旁预留有清晰的接线标识刻印位置,可对应标注a、b、n等二次绕组相位标识,避免现场接线时出现相位接反的问题,接线腔与一次高压侧之间通过环氧绝缘层实现完全隔离,

  二次侧带电部分到一次高压部分的空气间隙、绝缘厚度均满足国标规定的42kV工频耐压要求。安装底座采用冷轧钢板冲压成型的一体式安装板,表面做镀锌钝化防锈处理,安装板上预留两个长圆形安装孔,孔位间距适配中置柜内通用的互感器安装梁尺寸,安装时可通过M8螺栓直接固定在柜内安装支架上,长圆孔设计可允许安装时存在±3mm的位置偏差,降低柜内安装的对位难度。整体外形的宽度、深度、高度尺寸经过优化,在保证绝缘距离的前提下尽可能压缩占用空间,可适配宽度不小于200mm的仪表室安装间隔,不会与柜内的断路器手车、母线室隔板、二次走线槽产生干涉。铁芯采用高导磁率的冷轧硅钢片叠装结构,叠片接缝采用阶梯式交错叠装工艺,可有效降低空载电流与空载损耗,

  减少互感器正常运行时的发热,绕组采用高强度漆包线多层绕制,层间设置绝缘纸隔离,绕组与环氧浇注层之间设置应力缓冲层,避免环氧固化过程中的热应力导致绕组绝缘破损,一次绕组与二次绕组之间设置环形接地屏蔽层,屏蔽层可靠引出接至安装底板的接地端子,可有效改善电场分布,降低局部放电量,满足10kV互感器局部放电量不大于20pC的要求。在建模过程中,所有配合尺寸均按照成套柜内安装的实际公差要求设定,环氧壳体的脱模斜度、壁厚均匀性都做了针对性优化,避免浇注过程中出现缩孔、气泡等绝缘缺陷,安装板的折弯圆角、焊接位置都做了工艺性处理,可直接适配钣金加工的常规工艺要求,二次接线腔的尺寸预留了常规接线端子排、走线弯度的操作空间,方便现场接线作业。该结构方案同时兼顾了电气绝缘性能、机械安装强度、现场运维便利性,可直接用于10kV户内配电工程的选型参考、成套柜的三维布局校验,也可作为同类浇注式互感器结构设计的参考蓝本,帮助结构设计人员快速完成绝缘结构、安装接口的方案迭代,减少重复建模的工作量。
