开合式穿芯电流互感检测装置结构

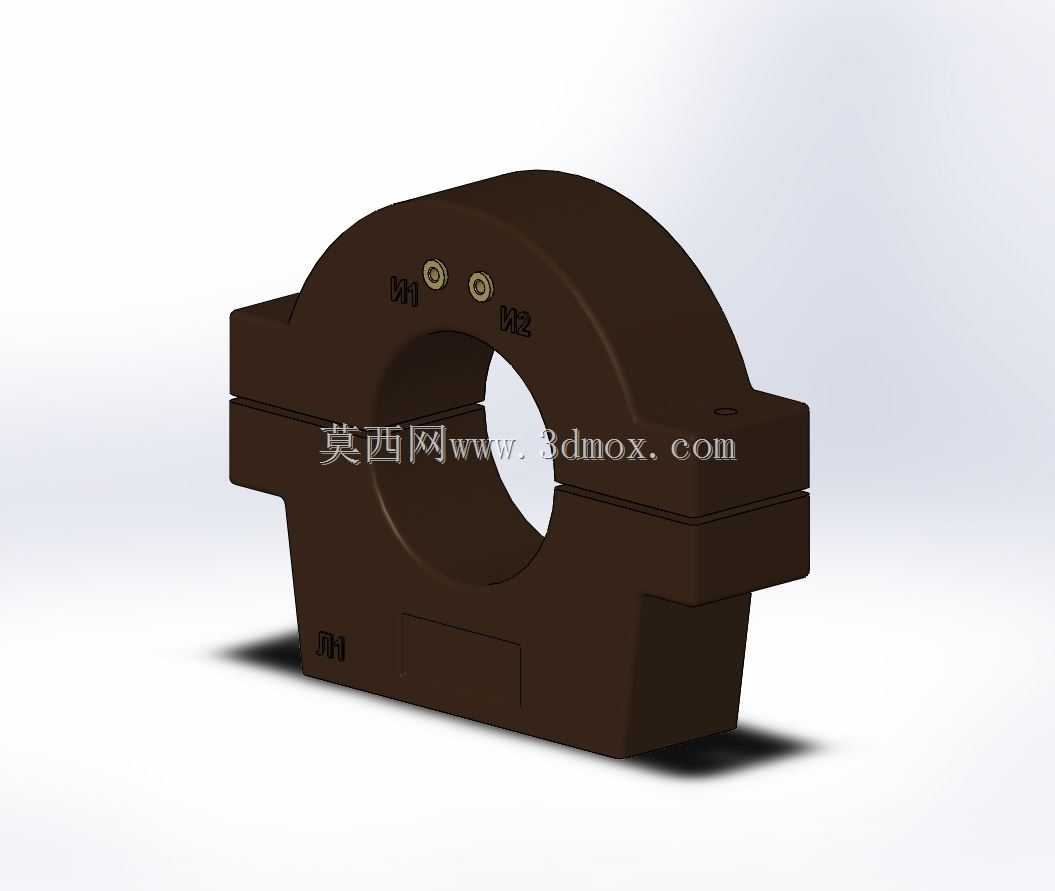

　　在低压配电系统的剩余电流监测、线路电流采样场景里，开合式的电流感应装置一直是存量线路改造的首选部件，不需要拆解原有母线排或者电缆，直接扣合在被测导体外部就能完成信号采集，省去了线路断电、导体穿装的繁琐工序，尤其适合老旧配电房改造、工业设备在线电流监测这类不能长时间断电的作业场景。这款结构采用上下对合的分体式壳体设计，壳体整体采用绝缘工程塑料模压成型，对接面做了精准的止口定位结构，扣合后两半壳体的同轴度误差控制在极小范围内，避免磁路出现错位带来的测量精度偏差。中心的穿芯通孔为圆形通腔，适配圆形电缆或者单根矩形母排的穿装需求，通孔周边的壳体壁厚做了均匀化处理，既保证足够的绝缘防护强度，又不会因为壁厚不均导致内部磁芯的安装间隙出现偏差。

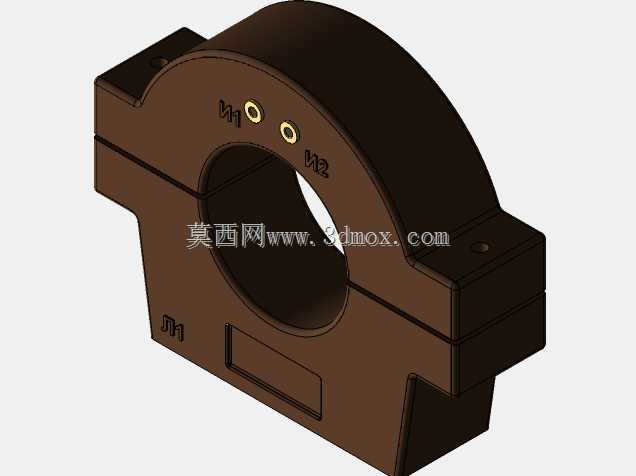

　　壳体两侧延伸出带安装孔的固定耳板，耳板上的安装孔为沉孔设计，安装时螺丝可以完全沉入孔内，不会突出壳体表面影响相邻部件的排布，两个固定耳板的中心距经过适配常规配电柜体的安装梁间距设计，不需要额外做转接支架就能直接固定在标准安装轨或者安装板上。壳体上部设置了两个信号输出接线端子，端子采用内嵌式铜嵌件设计，嵌件和壳体注塑时一体成型，避免后期使用过程中端子松动导致的接触不良，端子旁做了清晰的极性标识，现场接线时不需要对照说明书就能快速完成二次线的接驳，降低接线错误的概率。壳体表面预留了标识铭牌的粘贴区域，区域做了微磨砂处理，粘贴铭牌后不会出现翘边脱落的问题，日常巡检时可以快速识别设备的参数信息。内部磁芯采用两个半环形的高导磁材料对接结构，

　　磁芯的对接端面做了精密研磨处理，合模后两个半环的端面贴合间隙控制在微米级，最大限度降低磁路的气隙，保证小电流检测时的信号输出精度，磁芯和壳体之间预留了均匀的灌封间隙，组装时可以填充绝缘灌封胶，既可以固定磁芯位置避免运输、使用过程中磁芯移位，又能进一步提升整体的绝缘防护等级，适配潮湿、多粉尘的工业现场使用环境。上下壳体的对接位置除了止口定位外，还在壳体侧边设置了卡扣锁紧结构，扣合后可以自动锁止，不需要额外的紧固件就能实现两半壳体的预固定，最后通过耳板位置的锁紧螺丝完成最终紧固，整个现场安装过程单人即可操作，不需要复杂的专用工具，单台设备的安装时间可以控制在两分钟以内，大幅提升存量线路改造的施工效率。壳体的边角位置全部做了圆角过渡处理，

　　没有尖锐的棱角，现场安装作业时不会划伤施工人员的手部，也不会刮破电缆的外绝缘层。从结构设计的冗余度来看，这款装置的壳体壁厚、磁芯安装间隙、接线端子的载流量都预留了足够的安全余量，长期在额定工况下运行不会出现壳体变形、端子过热、磁芯性能衰减的问题，适配0.5级及以下精度的电流测量、剩余电流保护等应用场景，不管是固定安装在固定式配电柜内，还是搭配临时巡检设备做移动电流检测，都能稳定可靠地完成电流信号的采集传输。
