户外壁挂式IEK计量防护箱体结构设计

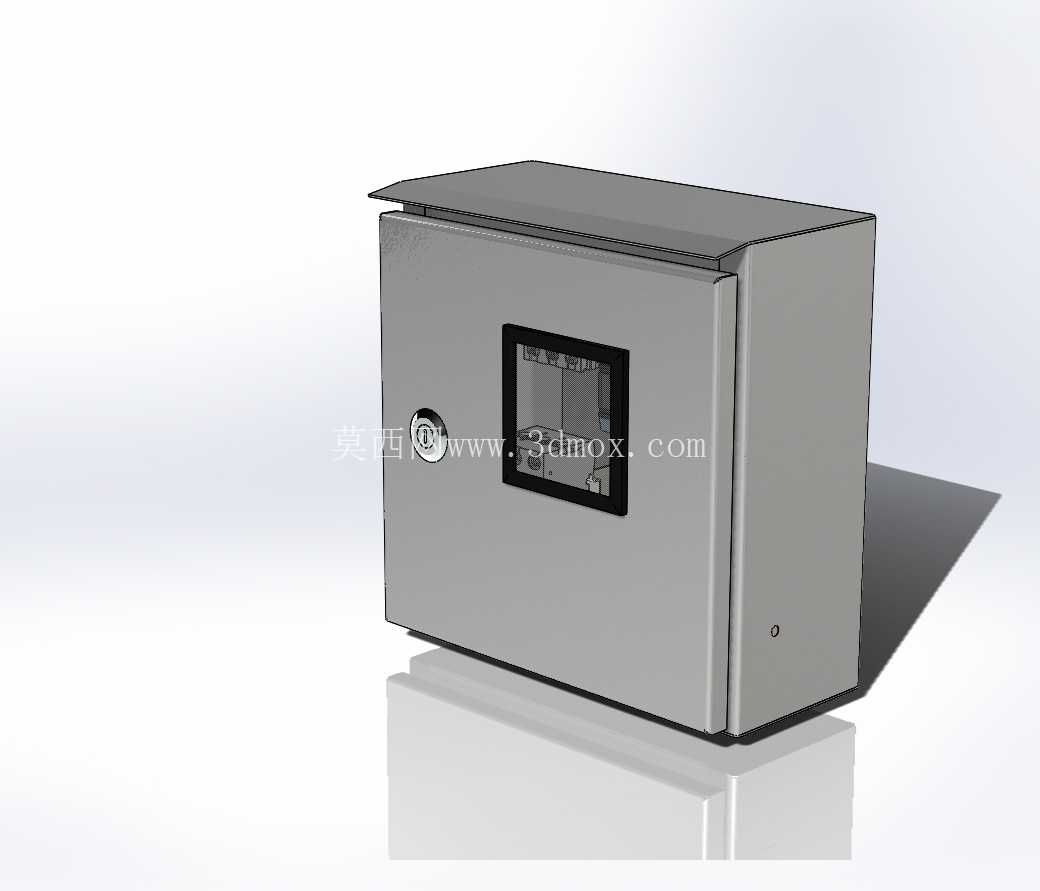

　　这款计量防护箱体主要面向民用及小型工商业户外配电场景设计，核心承担电能计量装置的外部防护、接线规整与防非授权开启功能，常见于居民楼外墙、临街商铺外立面、小型厂区户外配电节点等安装位置，适配户外长期暴露的日晒雨淋工况，同时兼顾运维人员抄表、检修的操作便利性。从结构设计逻辑来看，箱体整体采用薄不锈钢板折弯成型，顶部设置外伸式防雨檐，檐边做向下折边处理，可避免雨水顺着箱顶缝隙渗入箱体内部，折边角度控制在15度左右，既保证导水效率，又不会因折边过陡增加折弯工序的加工难度。

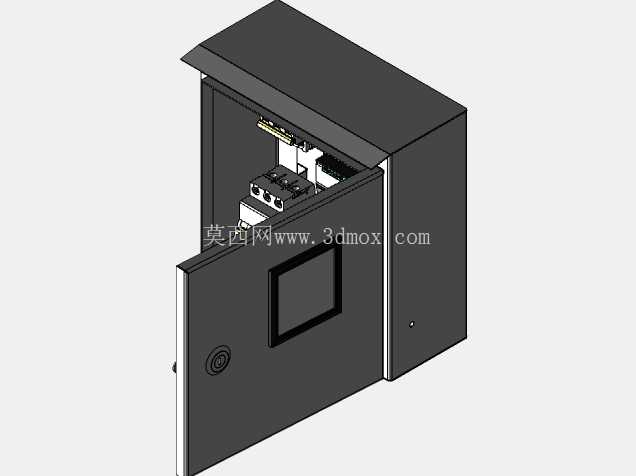

　　箱体正面预留嵌入式透明观察窗，窗体采用耐候PC材质，与箱门的配合处设置一圈发泡橡胶密封条，观察窗的尺寸刚好覆盖内部电能表的读数区域，无需开启箱门即可完成日常抄表作业，减少户外运维的开箱频次，也能降低非授权开箱的风险。箱门侧边配置三角锁芯，锁具与箱门的安装位做了局部加厚处理，避免长期开关门导致薄板变形，锁舌采用不锈钢冲压件，咬合深度达到12mm，可有效防止外力撬动。箱体的安装背边预留四个腰型安装孔，孔位横向间距320mm、纵向间距400mm，适配市面常见的壁挂安装支架尺寸，腰型孔的调节余量为±5mm，可抵消墙面安装时的打孔定位误差，降低现场安装的调整难度。

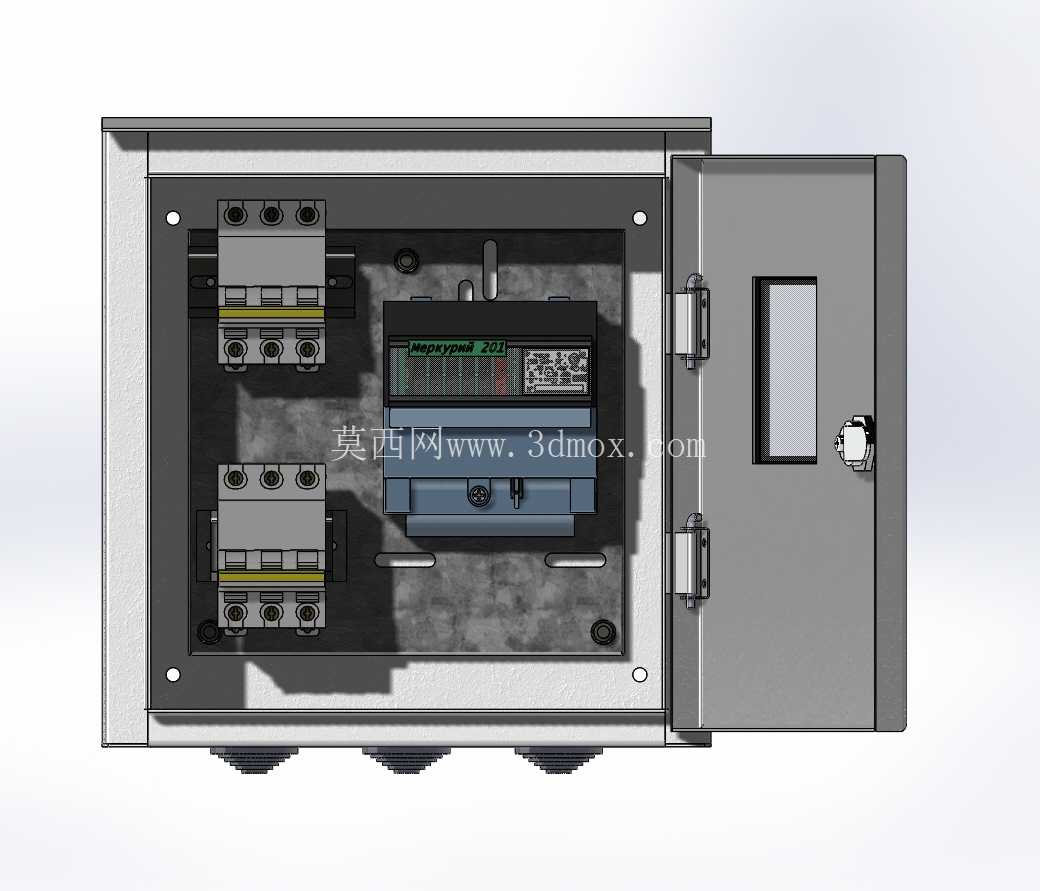

　　箱体内部预留了标准导轨安装位，可直接固定单相或三相电能表、接线端子排等元件，导轨与箱体背板之间预留15mm的走线空间，方便二次线缆的排布与固定，箱体底部预留三个穿线格兰头安装位，默认配置M20规格的防水格兰头，可适配不同线径的进出线缆，穿线位周边做翻边处理，避免割伤线缆绝缘层。从外形尺寸来看，箱体整体宽度380mm、高度420mm、深度180mm，属于小型壁挂计量箱的常规尺寸范畴，内部净空间可容纳1只三相四线电能表加对应的接线端子，或者2只单相电能表的安装需求，适配多数低压入户计量的配置要求。

　　箱体的门板与箱体主体采用隐藏式合页连接，合页内置在箱体侧边的折边内部，外部无裸露的连接部件，既提升了整体的防护性能，也避免外力破坏合页导致箱门脱落。箱体表面做拉丝处理，无额外喷涂涂层，避免户外长期使用后涂层脱落锈蚀，板材厚度选用1.2mm的304不锈钢，在保证整体结构强度的前提下，控制箱体整体重量在7kg以内，方便单人现场搬运安装。在设计过程中，特意将箱体的边角做R3圆角处理，避免安装和运维过程中尖锐边角划伤操作人员，同时圆角处理也能提升板材折弯处的结构强度，减少应力集中导致的板材开裂风险。箱体底部设置了两个直径5mm的漏水孔，孔位位于箱体底板的最低处，可将意外渗入箱体内部的冷凝水、雨水及时排出，避免内部积水浸泡电气元件，漏水孔配套不锈钢防虫网，防止蚊虫、灰尘通过孔洞进入箱体内部。观察窗与箱门的固定采用嵌入式压合结构，无需额外打胶固定，后期如果观察窗出现老化刮花，可直接拆卸更换，降低运维成本。箱门内侧预留了接地螺钉安装位，可直接连接箱体接地线缆，保证箱体的可靠接地，满足低压配电设备的安全规范要求。
