方形法兰安装式圆形传感基座结构设计

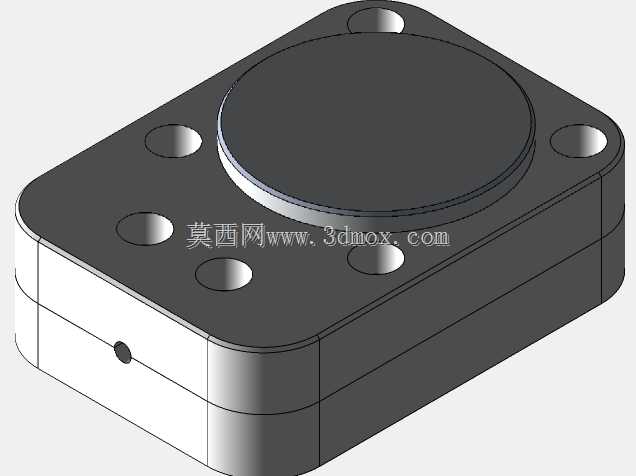

　　这款方形法兰安装式圆形传感基座，在工业传感检测、工位定位、小型执行元件固定场景中应用十分广泛，常见于自动化产线的工件到位检测工位、小型气动元件的安装承载、精密检测设备的传感单元固定等环节，承担着核心元件的定位承载、安装对接、防护隔振的实际作用。从结构设计逻辑来看，整体采用上下分层的组合式结构，上层为圆形凸台承载面，直径与常规圆形传感元件、小型执行端头的外径匹配，凸台边缘做了微小的倒角过渡，既可以避免安装时刮损元件外壳，也能在元件套接时起到导向作用，减少装配对位的调整时间。下层为方形安装底座，方形结构相比圆形底座在安装时具备更好的防转特性，不需要额外增加防转销结构，仅靠四个角的安装孔锁紧即可避免基座在设备运行过程中出现周向转动，

　　适配设备机架、安装板上的方形预留位，空间利用率更高。底座四个角的沉头安装孔采用对称分布设计，孔位的沉头深度与常规内六角圆柱头螺钉的头部高度匹配，锁紧后螺钉头部不会突出底座安装面，保证基座与安装板面完全贴合，避免出现安装倾斜导致上层承载元件的轴线偏移，影响检测精度或者执行动作的同轴度。基座侧面预留的小型侧向孔位，可用于穿设传感元件的线缆或者气路管路，孔位边缘做了圆角钝化处理，避免穿线时刮破线缆绝缘层或者气管外壁，同时孔位的位置设置在底座分层处，不会影响上下层结构的连接强度，也能让线缆从侧面引出后顺着安装板面排布，减少外部管线剐蹭的风险。上下层结构的衔接处采用直角过渡加微小圆角的设计，既保证了结构的刚性，

　　也避免应力集中导致的基座受力开裂，在长期承受设备运行振动的工况下，衔接位置不会出现疲劳断裂的问题。从安装边界尺寸来看，方形底座的边长尺寸适配常规20mm、30mm规格的工业铝型材安装槽间距，不需要额外制作转接板即可直接固定在铝型材搭建的设备机架上，上层圆形凸台的高度预留了足够的元件套接深度，元件安装后不会出现晃动松脱的情况，整体基座的总高度控制在紧凑范围内，不会过多占用设备的垂直安装空间，适合在空间紧凑的小型自动化设备内部使用。设计过程中充分考虑了不同安装场景的适配性，四个安装孔的孔径适配M3、M4两种常用的安装螺钉，用户可以根据实际承载重量选择对应的螺钉规格，承载重量较轻的传感元件使用M3螺钉即可满足固定需求，

　　承载重量稍大的小型执行元件则可以使用M4螺钉提升锁紧强度。基座的上下分层接触面做了平面度处理，装配后两层结构之间没有明显缝隙，可以避免粉尘、切削液从衔接缝隙进入基座内部，保护内置的元件或者管路，在有少量切削液飞溅的机加工工位检测场景下，也能起到一定的防护作用。实际选型使用时，只需要确认上层圆形凸台的内径与待安装元件的外径匹配，底座安装孔的孔距与设备安装板的预留孔位对齐，即可直接完成安装，不需要额外进行二次加工，大幅缩短设备组装时的元件安装调试周期。这种结构的基座相比一体式安装座，在维护更换元件时更加便捷，只需要拆开上下层的连接结构即可取出内部元件，不需要将整个基座从设备上拆卸下来，减少设备维护的停机时间。
