50mm管径配套拉伸式管路连接构件

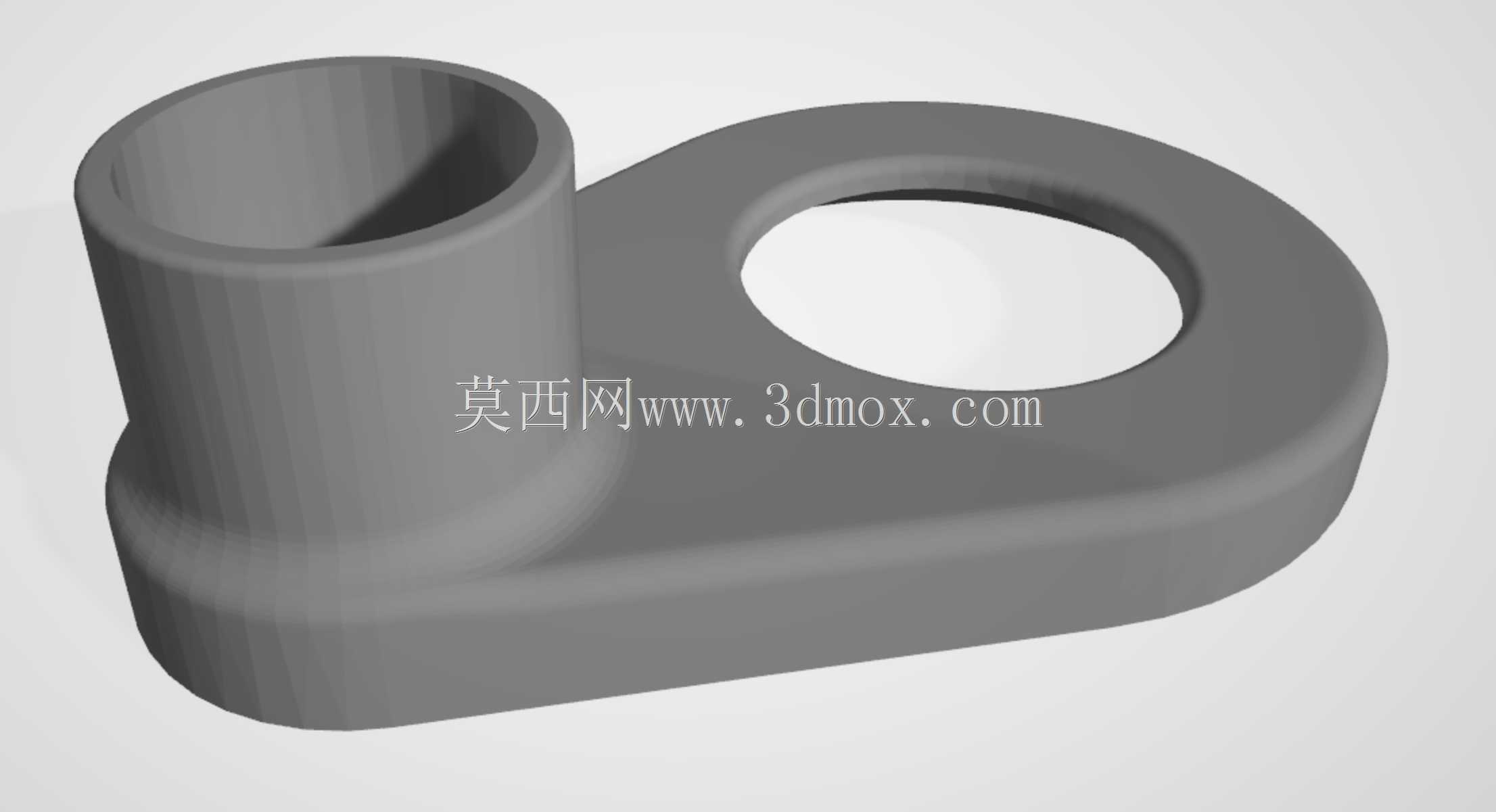

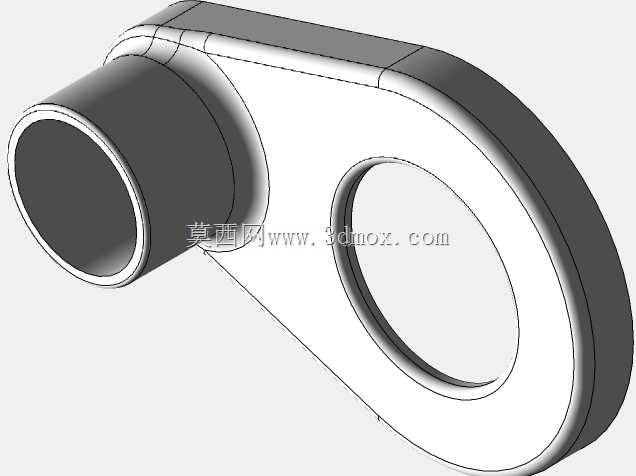

　　在民用给排水、小型流体输送管路、户外临时管线布设的现场作业中，经常会遇到管路需要小范围轴向伸缩补偿、同时要保证连接端径向定位可靠的需求，这类场景下常规的硬对接接头无法适配安装公差、温度形变带来的位移量，而软质波纹管又存在承压不足、径向易晃动的问题，这款适配50mm管径的拉伸式连接构件，就是针对这类现场痛点完成的结构设计。从结构形态上看，构件一端为标准的50mm圆柱承插接口，接口内壁做了适配常规管材外径的公差预留，安装时可直接套入对应外径的管材外壁，配合密封件即可完成端面密封，不需要额外做焊接或者螺纹攻丝作业，能大幅降低现场安装的操作门槛。构件主体采用一体化的弯臂式承载结构，另一端设置带通孔的环形安装位，

　　这个环形位的作用是为整个拉伸机构提供旋转或者固定的铰接支点，安装时可通过销轴穿过环形通孔，将整个构件固定在设备机架或者墙面的预装支架上，让承插接口端可以沿着铰接点做小范围的角度摆动，同时承插接口和主体之间的滑动配合段，可以提供轴向的伸缩余量，刚好抵消管路安装时的轴向对位误差，以及管路通流后因为温度变化产生的热胀冷缩形变量。做结构设计的时候，特意将主体的壁厚做了等强度优化，承插接口段因为要承受管材的插接冲击力以及管路内的流体压力，壁厚设置得比弯臂段稍厚，同时在承插接口和弯臂的衔接位置做了大圆弧过渡，避免应力集中导致的构件断裂问题；环形安装位的通孔同轴度做了严格控制，保证铰接销轴穿入后不会出现卡滞，让整个拉伸摆动动作顺畅无卡顿。

　　从安装边界来看，构件的轴向总长度在完全收缩状态下可以适配紧凑的安装空间，完全拉伸状态下的伸出量可以覆盖常规现场的位移补偿需求，环形安装位的通孔直径适配常规的标准销轴规格，不需要单独定制非标紧固件，承插接口的端面做了倒角处理，方便管材插入时的导向，即使是现场作业人员没有专用工装，也能快速完成插接装配。在实际应用场景里，这类构件除了给排水管路使用，还可以用在小型通风管路、吸尘设备的管路连接上，因为通风和吸尘管路同样存在安装对位偏差、设备运行时的小幅振动位移，这款构件的铰接摆动加轴向拉伸的组合结构，刚好可以吸收这类位移，避免管路因为硬连接出现开裂、脱落的问题。设计时没有采用多余的复杂结构，整个构件除了必要的滑动配合面，

　　其余位置都做了轻量化的结构优化，在保证结构强度满足使用要求的前提下，尽可能降低构件自身重量，减少对铰接支点的载荷，同时一体化的结构设计也减少了零件数量，降低了后续生产加工的成本，适合批量加工制作。滑动配合段的配合间隙经过反复校核，既不会因为间隙过大导致管路连接后出现径向晃动，也不会因为间隙过小导致伸缩动作卡滞，即使在有少量粉尘的作业环境下，配合面的间隙也能容纳少量灰尘，不会轻易出现动作失效的问题。承插接口的外壁还预留了卡箍安装位，当管材插入接口后，可以用标准的喉箍或者卡箍在预留位置锁紧，进一步提升连接的可靠性，避免管路内压力波动时管材从接口处脱出。环形安装位的两个端面都做了平面度处理，和铰接支架的安装面贴合时不会出现间隙，保证铰接位置的固定稳定，不会因为长期摆动出现固定螺栓松动的问题。
