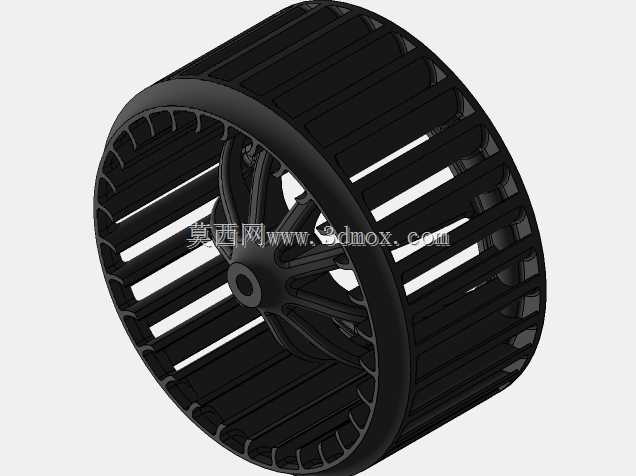

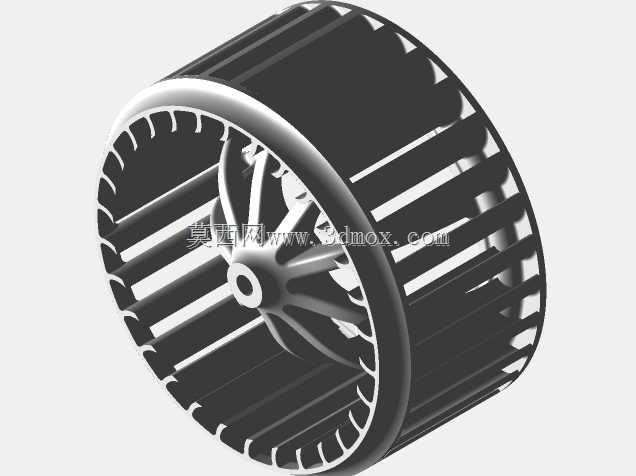

大众T5T6车型配套多翼离心风轮结构

　　这款多翼式离心风轮，主要适配大众T5、T6车型的车载空调通风系统，是车内鼓风模块的核心做功部件，负责将空调蒸发器或暖风水箱换热后的气流加压输送到车内各个风道，覆盖驾驶舱、乘员舱的吹风除雾、温度调节等实际使用场景。从结构设计来看，整体采用前向多翼式叶轮构型，这类构型的优势在于相同叶轮直径下能获得更高的风压输出，适配汽车空调风道较长、弯头多、风阻偏大的管路特性，能保证各个出风口的出风量均匀稳定，不会出现远端风口风量不足的问题。叶轮外圈采用等间距排布的圆弧薄叶片，叶片的进风侧做了圆弧导角处理，能减少气流进入叶道时的冲击损失，降低风轮运转时的气动噪声，这一点对于乘用车型的NVH控制尤为重要，毕竟车内空间密闭，风噪过大会直接影响驾乘体验。

　　叶片的排布角度经过反复校核，相邻叶片间的流道宽度沿气流流出方向逐渐收窄，能让气流在叶道内逐步升压，避免气流在叶道内产生涡流分离，提升鼓风效率的同时减少无用功损耗，间接降低车载空调风机的功耗，对整车燃油经济性或纯电车型的续航表现都有正向作用。轮毂部分采用多辐条支撑结构，辐条的走向顺着叶轮旋转方向做了倾斜设计，一方面能提升轮毂和叶片连接的结构强度，避免风轮高速运转时叶片出现颤动变形，另一方面辐条本身也能起到一定的导风作用，减少轮毂中心区域的气流滞止区，提升进风效率。中心的安装轴孔采用标准的D型截面设计，和风机电机的输出轴完全匹配，安装时不需要额外做轴孔适配，能直接卡合定位，防止风轮和电机轴之间出现相对滑动，保证动力传输稳定，

　　轴孔周边做了加厚凸台设计，能分散电机轴传递的扭矩，避免长期运转后轴孔出现磨损松旷。从安装边界来看，风轮的整体外径、轴向宽度都严格匹配大众T5、T6车型空调鼓风腔的内部安装空间，安装后风轮和鼓风腔内壁之间的间隙控制在合理范围，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大导致气流回流损失，保证鼓风效率处于最优区间。风轮的轴向定位尺寸也和原车的安装卡位完全对应，装配时直接卡入原有卡位即可，不需要额外调整安装位置，适配原车的维修替换需求，也能满足整车厂配套装配的尺寸公差要求。在实际使用场景中，这款风轮需要长期在-40℃到85℃的环境温度区间内工作，既要耐受冬季暖风水箱带来的高温烘烤，也要承受冬季极寒地区室外停车后的低温环境，

　　因此结构设计时充分考虑了不同温度下的材料形变特性，叶片和轮毂的连接位置做了圆弧过渡，避免应力集中，防止温度交变情况下出现连接位置开裂的问题。同时风轮做了严格的动平衡校准，在常用的转速区间内运转平稳，不会出现额外的振动传递到车身，避免引发内饰件异响等问题。不同于工业用离心风轮的大尺寸、高风压设计，这款车用风轮更侧重低噪声、小体积、高效率的平衡，在有限的安装空间内最大化风量输出，同时把运转噪声控制在人耳舒适的区间，匹配乘用车的使用需求。叶道的设计也充分考虑了车用空调经常切换内外循环的使用场景，不管是外循环引入的含尘气流，还是内循环的车内回风，都能顺畅通过叶道，不容易在叶片间积尘，长期使用后也不会因为积尘导致动平衡失效，延长部件的使用寿命。在结构建模过程中，每一片叶片的型线都按照流体仿真的结果做了微调，保证各个叶道的气流均匀性，避免出现个别叶道出流异常导致的啸叫问题，轮毂的辐条厚度也经过强度校核，在满足结构强度的前提下尽可能做薄，减少对进风气流的阻挡，提升整体进风效率。
