带标识外六角异形旋钮手拧结构件

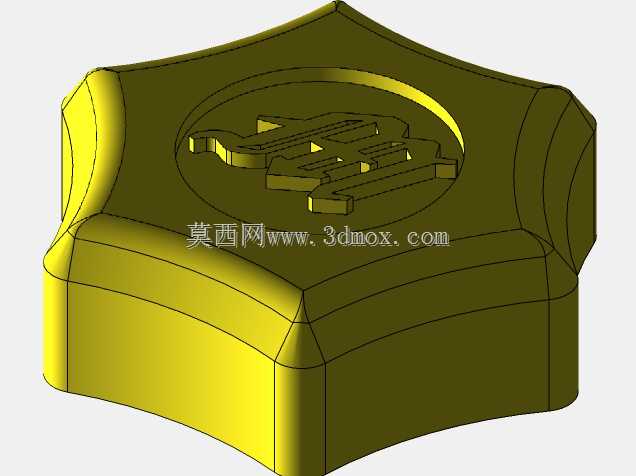

　　这款手拧结构件的设计初衷，是解决小型设备面板、工装夹具上无需工具即可快速锁紧调节的操作需求，在通讯终端调试工装、小型检测设备的面板调节位、实验室简易夹具的锁紧端都有适配场景，日常操作中操作人员无需额外搭配扳手、螺丝刀等工具，直接用手指捏住结构件的外侧施力面即可完成旋紧或松开动作，能大幅提升频繁调试场景下的操作效率，减少工具找寻、对位的辅助时间。从结构外形来看，整体采用类六角的外轮廓设计，但并非标准六角螺母的尖锐棱角结构，六个棱边位置都做了大圆弧过渡处理，这种设计一方面是避免尖锐边角在操作过程中划伤操作人员手指，另一方面圆弧过渡的棱边在注塑或者金属压铸成型时，能减少应力集中点，提升零件成型后的结构强度，避免边角位置受磕碰出现崩缺。

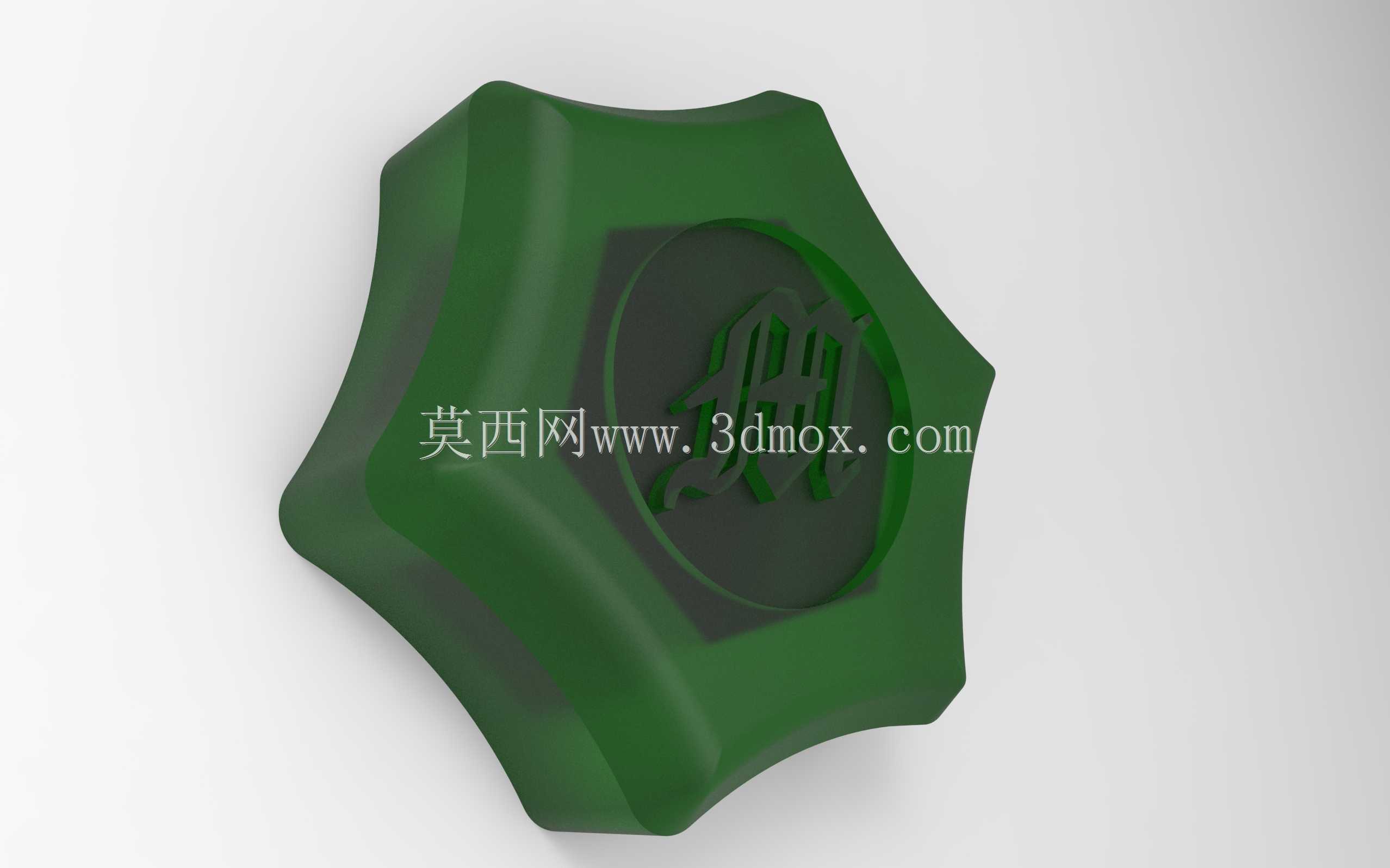

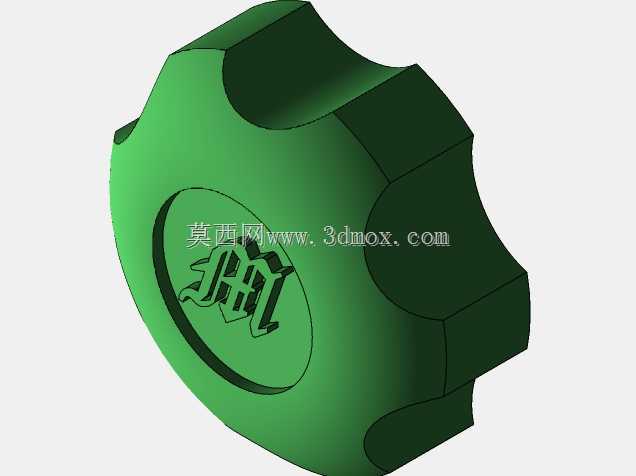

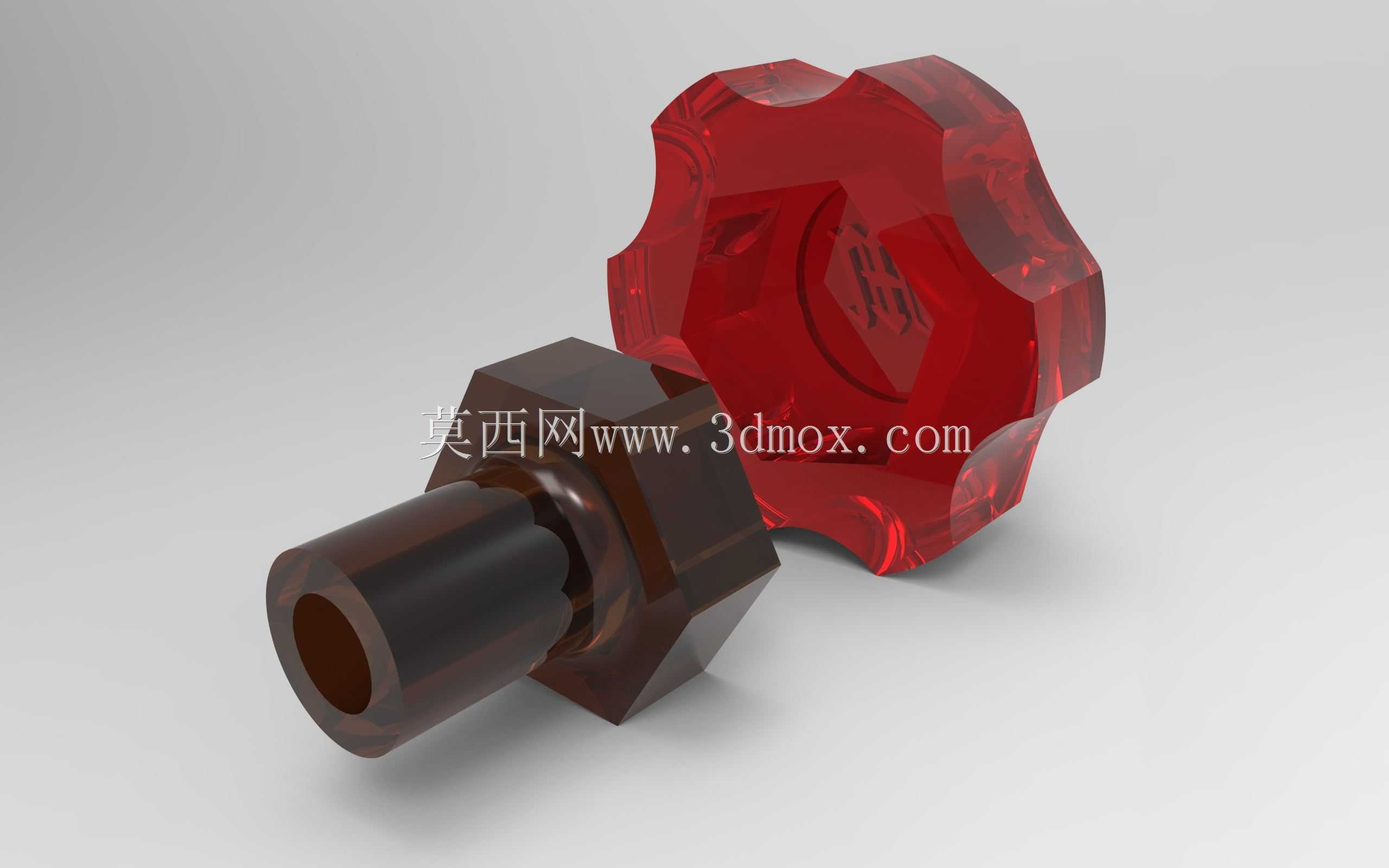

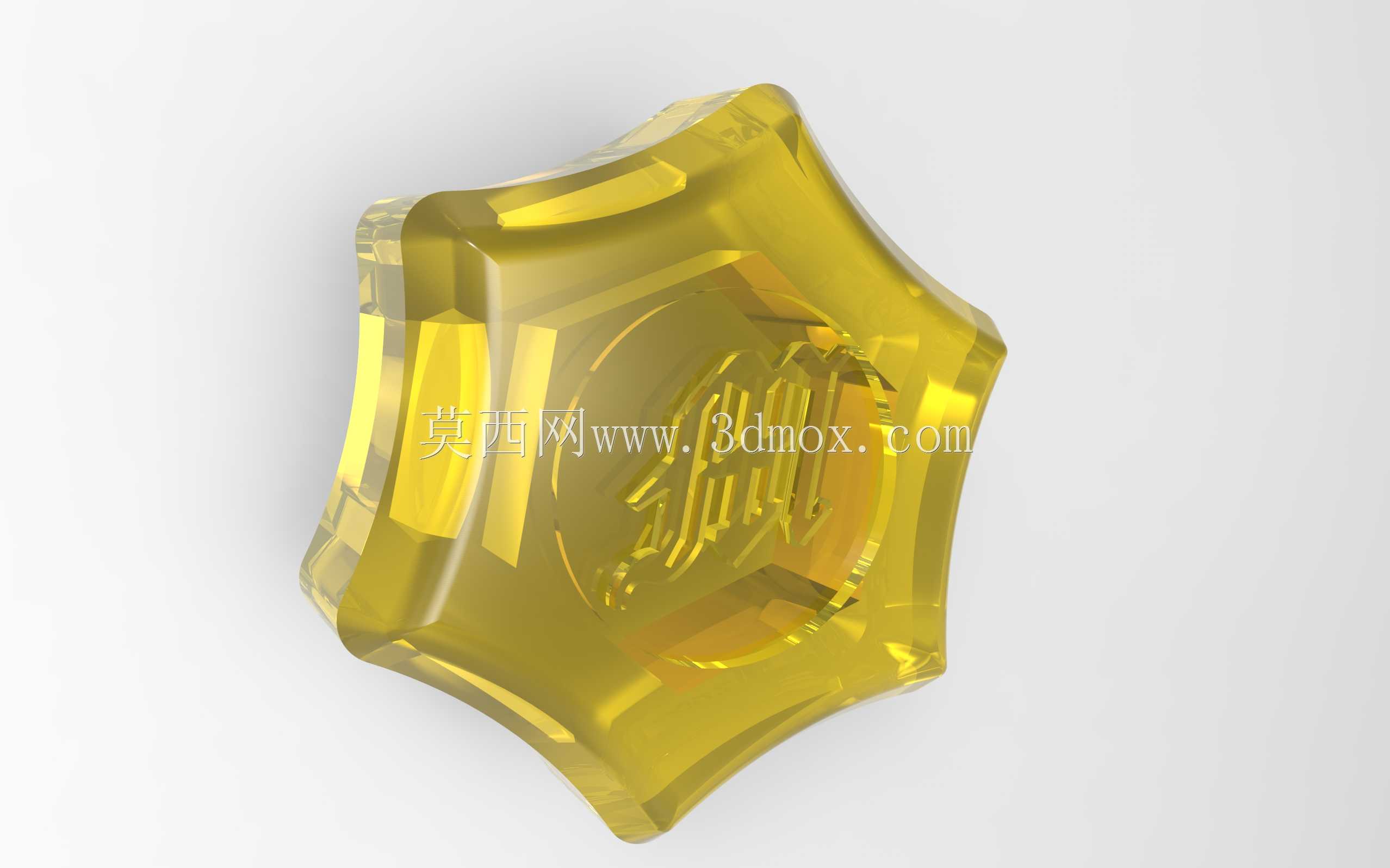

　　结构件顶面做了内凹的圆形区域，区域内凸起成型专属标识，标识与主体为一体化结构，并非后期印刷或者粘贴，这种设计能避免标识在长期手指触碰、摩擦过程中出现脱落、磨损模糊的问题，即使在有少量油污、粉尘的操作环境下，标识轮廓依然清晰可辨，方便操作人员快速识别对应的调节功能位。从安装边界来看，结构件下部为圆柱形的连接基座，基座直径略小于上部施力段的最大外切圆直径，安装时基座嵌入对应的安装孔位，内部可根据实际使用需求镶嵌铜螺母或者直接加工内螺纹，与对应的调节螺杆配合，上部施力段的下表面与安装面板表面贴合，贴合面做了平整处理，旋紧后能保证足够的接触摩擦力，避免受设备振动出现自行松脱的问题。施力面的高度设计充分考虑了成年人手指的捏合尺寸，

　　手指捏住侧面时接触面积足够，不会因为施力面过窄导致捏合时压强过大产生不适感，即使需要施加较大的锁紧力时，也能通过手掌包覆侧面施力，满足不同锁紧力矩的使用需求。设计过程中对棱边的圆弧半径做了多轮调整，最初的方案圆弧半径过小，虽然接近标准六角的施力手感，但操作时棱角的触感明显，长时间频繁操作容易硌手，后续加大圆弧半径后，又出现了施力时容易打滑的问题，最终在圆弧面上保留了细微的平直段，既保证了握持的舒适度，又能提供足够的摩擦力，即使手上有少量汗液也能顺利施力。顶面的内凹圆形区域深度控制在1.2mm左右，标识凸起高度为0.8mm，既不会因为凸起过高容易被磕碰磨损，也不会因为凹陷过深积累粉尘难以清理，日常维护时用抹布即可轻松擦拭干净。

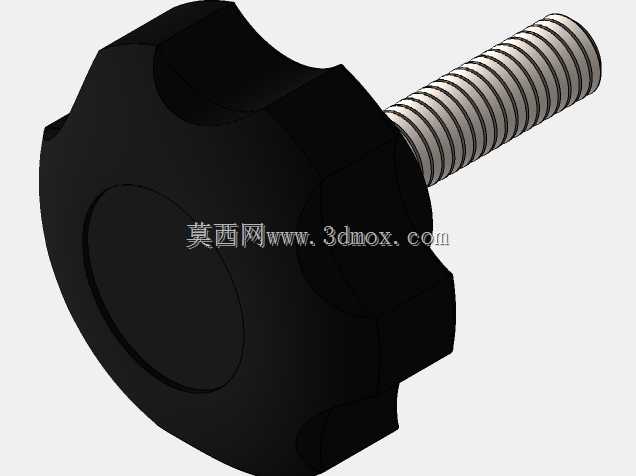

　　连接基座的尺寸公差按照IT8级精度设计，与安装孔的配合间隙控制在0.1mm以内，既保证安装时可以顺利嵌入，又不会因为间隙过大出现旋拧时晃动偏斜的问题，基座下端做了小角度的导入倒角，安装时无需精确对位即可顺利插入孔位，提升装配效率。整体壁厚设计均匀，最薄位置不小于2.5mm，如果采用ABS或者尼龙注塑成型，不会出现缩痕、缺料等成型缺陷，如果采用锌合金压铸成型，也能保证足够的结构强度，满足上万次旋拧操作的使用寿命要求。在实际应用场景中，这类手拧件常被用于通讯设备的机箱面板调节、小型测试治具的快速锁紧、3D打印机的平台微调、摄影器材的附件锁紧等位置，相比标准的滚花旋钮，这种带六角过渡的结构能承受更大的锁紧力矩，在需要较大锁紧力的场景下不会出现滚花打滑的问题，同时顶面的一体化标识可以根据不同的功能需求做定制化调整，无需额外开模制作标识贴片，降低了小批量定制的成本。结构件的整体高度控制在合理范围内，不会因为突出面板过高容易被外物勾挂导致误操作，也不会因为高度过低导致捏合施力困难，施力段的最大外切圆尺寸经过反复验证，在保证足够施力力矩的前提下，尽可能缩小占用的面板空间，适合在面板布局紧凑、操作位密集的设备上使用。
