苏式IN-17辉光数码管指示器结构

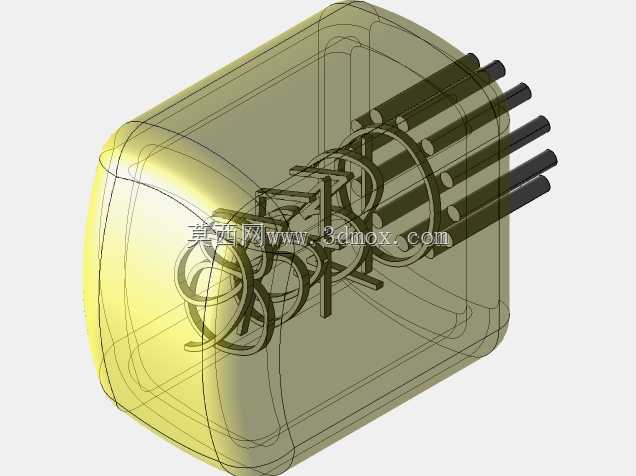

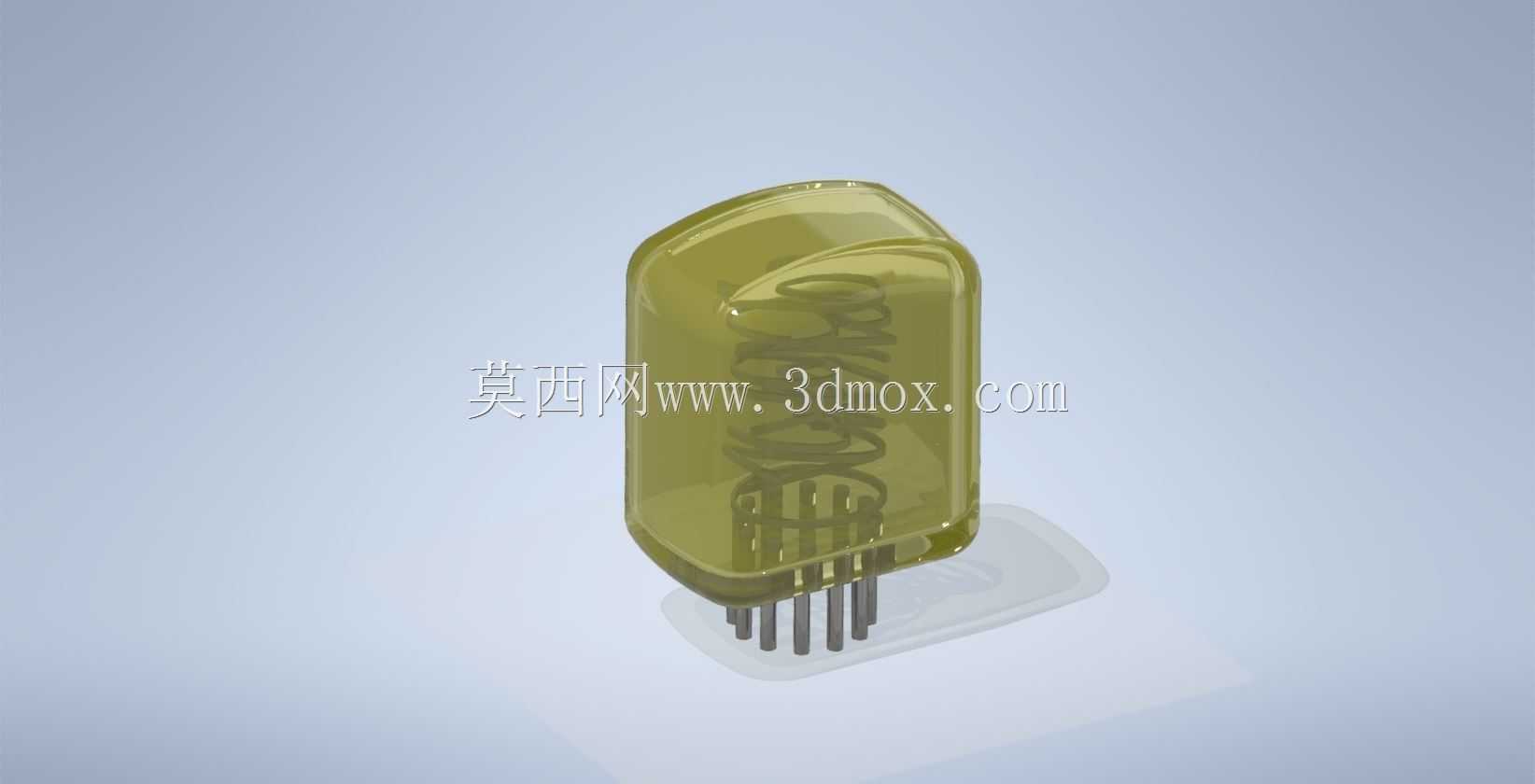

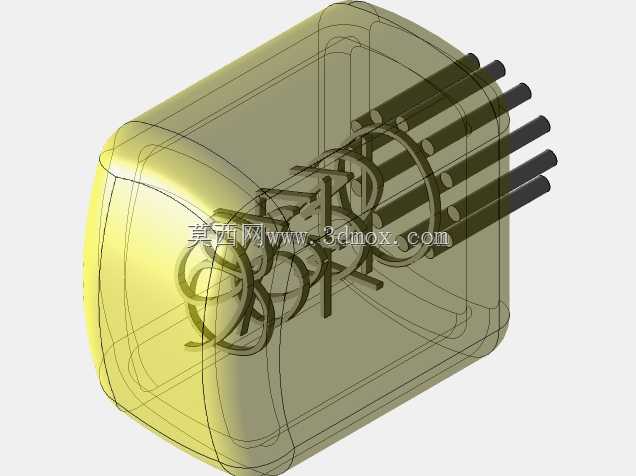

　　在复古电子设备、工业老式计数装置以及近年兴起的辉光管时钟DIY领域，IN-17型数码管指示器是应用极为广泛的一类真空显示器件，这类苏式辉光管凭借独特的暖橙色辉光显示效果，在工业计数面板、老式测试仪器数显单元、复古电子创意制作场景中始终保有稳定的使用需求。从结构设计角度看，该款数码管采用半透明橄榄色玻壳封装，玻壳整体做了圆弧过渡处理，没有尖锐的棱角结构，既能够在真空封装过程中均匀承受内外压差，避免玻壳应力集中导致的破损问题，也能在安装使用过程中减少磕碰碎裂的风险。玻壳内部封装有0-9共十个阴极金属数字字符，以及对应的阳极网状结构，充入的氖气在合适的工作电压下会在阴极字符表面产生辉光放电，从而点亮对应数字实现数值显示功能。

　　从安装边界来看，该款数码管的引脚采用直插式排布，引脚从玻壳底部的封接处垂直引出，引脚间距符合老式电子管的通用安装标准，能够直接适配对应规格的PCB安装孔位，也可以搭配管座进行插拔式安装，方便后期维护更换。玻壳的整体外形尺寸适配常规的单字符显示安装位，安装时不需要在面板上开设过大的开孔，玻壳顶部的圆弧面略高于安装面板表面，既能够保证显示视角覆盖常规的观测范围，也不会因为突出过多影响设备面板的整体平整度。设计建模过程中，需要重点还原玻壳的曲面弧度与透明度质感，同时精准控制引脚的长度、直径以及相对位置，保证模型在虚拟装配时能够和对应的PCB封装、管座模型实现精准配合，不会出现干涉或者装配间隙过大的问题。

　　在实际功能层面，这类辉光数码管不同于现代的LED数码管，它属于冷阴极气体放电器件，工作时不需要加热灯丝，依靠阴极辉光实现字符显示，单管即可完成0-9的一位十进制数值显示，多管组合可以实现多位数值的指示功能，在早年的工业计数器、频率计、万用表等测试测量设备中，是核心的数值显示部件。建模时需要注意内部阴极字符的排布位置，每个数字字符在玻壳内部处于不同的纵深位置，点亮时会呈现出独特的层叠视觉效果，这也是辉光管区别于其他显示器件的核心特征，模型构建时需要还原这一结构特点，不能将所有数字字符做在同一平面上，否则会丢失产品本身的结构辨识度。玻壳底部的封接结构需要做平整处理，保证安装时管体能够垂直贴合安装面，不会出现倾斜偏移的问题，引脚的根部需要做封接过渡结构，还原真实器件的玻璃与金属引脚封接的工艺特征，避免模型出现结构失真。

　　从应用适配角度，该模型可以用于老式工业仪器的外观复原建模、辉光管创意时钟的结构设计、复古电子设备的三维装配仿真，建模时的尺寸公差控制需要参考实物的实际安装尺寸，引脚的伸出长度需要预留足够的焊接余量，既能够满足波峰焊的工艺要求，也能够适配管座的插接深度。玻壳的半透明材质参数需要匹配实物的橄榄绿色滤光效果，还原辉光点亮时光线透过玻壳的柔和质感，内部的阳极网罩需要做镂空的网状结构，不能做成实心结构，否则会遮挡内部的阴极字符，影响显示效果的还原度。在装配设计中，这类数码管通常需要搭配对应的驱动电路使用，管体本身的安装高度需要和面板上的遮光罩结构匹配，避免相邻管体之间的光线串扰，影响数值读取的清晰度，建模时可以同步预留遮光罩的安装空间，方便整体设备的结构整合。
