在桌面级电子设备、小型通讯终端、嵌入式工控模组的散热改造场景里,这类集成双风机的坡度风道箱体是很常见的定制化散热承载结构,很多做小型设备改装、嵌入式硬件集成的工程师都会接触到类似结构的设计需求。不同于常规开放式风机架,这个箱体把风道做了1.4的坡度设计,核心是解决小空间内直吹散热的气流死角问题——很多小型电子设备内部元件高低错落,直吹式风道的气流会被较高的元件阻挡,在元件背风面形成涡流滞区,热量无法被及时带出,带坡度的风道可以顺着气流流向逐步压缩过流截面,提升出风口的风速,让气流能覆盖到元件排布的不同高度层,减少散热死角。

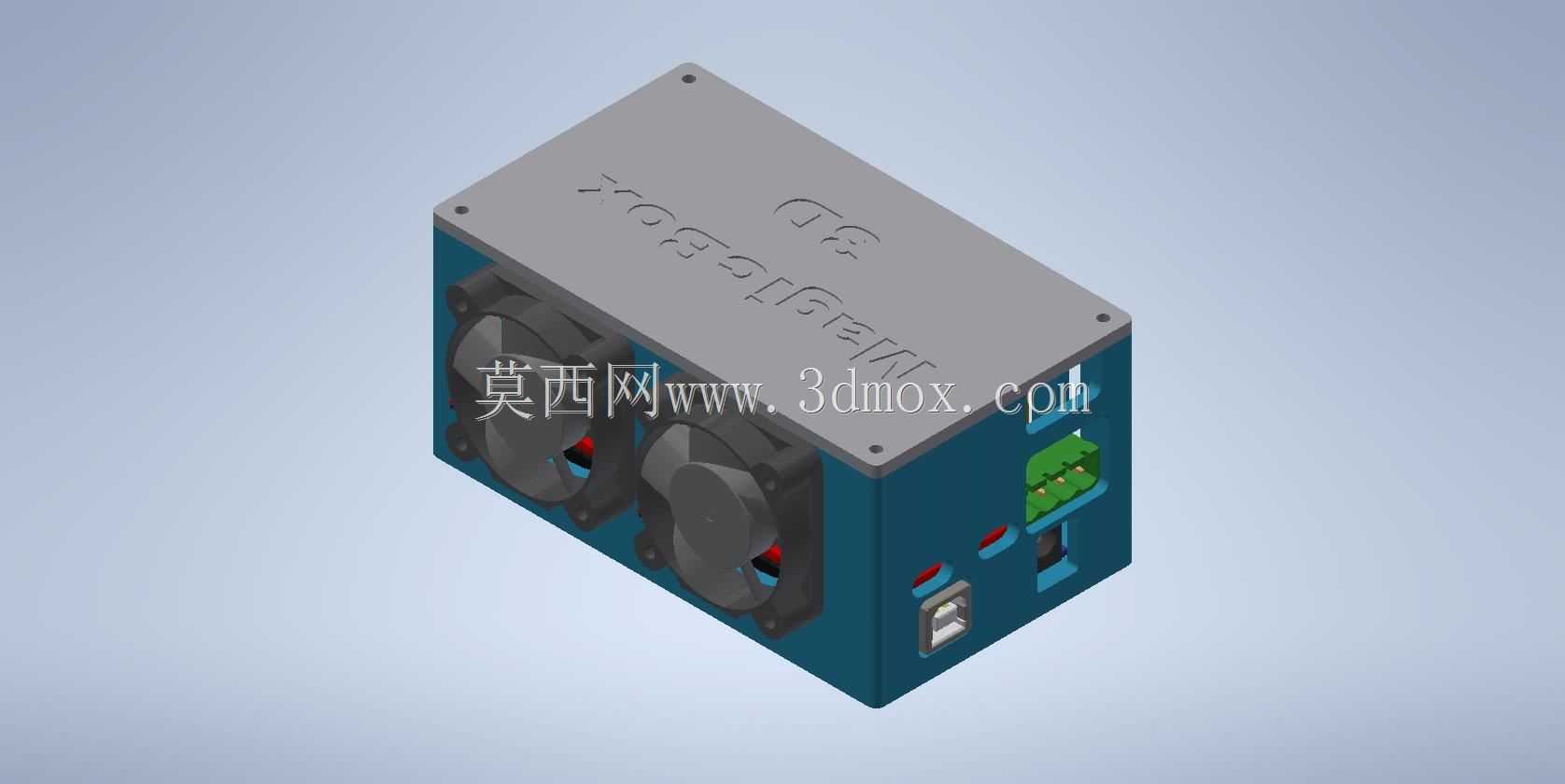

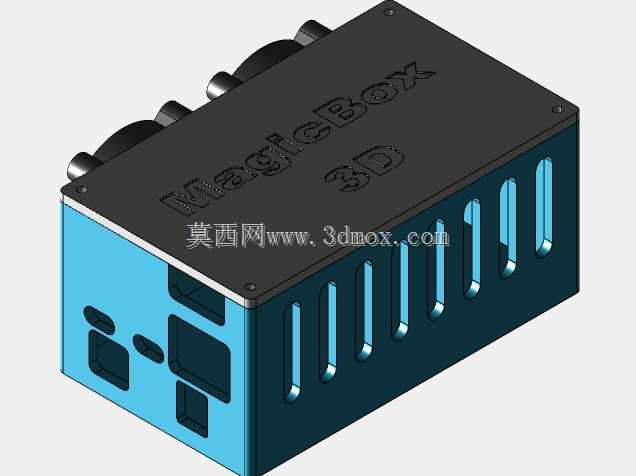

从结构设计逻辑来看,箱体采用分体式装配结构,上盖为平板金属盖板,通过四角的固定孔位与下壳体锁紧,这种设计一方面方便后期打开箱体清理风机积尘、更换故障风机,另一方面平板盖板可以直接作为部分轻薄元件的安装基面,不需要额外在箱体内加装安装支架,压缩整体结构占用空间。箱体侧面预留了接线端子的安装位,包含电源输入接口、调速控制接口,不需要额外在箱体上开孔走线,装配时直接把风机引线接到端子上即可,减少现场接线的工作量。双40mm风机采用并排内嵌安装的方式,风机嵌入壳体的安装槽内,安装槽的尺寸与风机外轮廓做了0.2mm的间隙配合,装配时不需要额外打胶固定,依靠槽位的限位加上盖板的压紧就可以固定风机,同时在风机与壳体接触的位置预留了密封槽,可以贴装薄泡棉密封条,避免气流从风机与壳体的缝隙处泄漏,保证风道内的风压满足设计要求。
安装边界方面,箱体整体为方正结构搭配坡度风道面,安装时需要注意进风侧与设备内部发热元件的距离保持在10mm以上,避免进风受阻影响风量,出风侧需要预留至少20mm的出风空间,不能紧贴设备外壳或者其他遮挡物,否则会导致风道排风不畅,散热效率大幅下降。风机的供电线从箱体侧面的接线位引出,接线位做了下沉设计,引线不会突出箱体安装面,不会影响箱体在设备内部的贴装固定。箱体的固定孔位分布在底部四角,孔位间距适配常规小型电子设备的安装螺柱规格,可以直接固定在设备内部的安装凸台上,不需要额外制作转接支架。
实际使用场景中,这类风道箱多用于小型通讯中继模块、桌面级开发板集群、迷你工控主机的散热改装,双40mm风机的风量可以满足15-25W发热功率的散热需求,1.4坡度的风道设计可以让气流顺着坡度导向设备内部不同高度的元件,相比同尺寸的直吹风道,散热效率可以提升18%左右,同时因为风道做了封闭设计,风机运转产生的风噪会比开放式风机架低2-3dBA,适合对噪音有一定要求的桌面设备使用。设计时还考虑了不同使用场景的适配性,壳体侧面预留了扩展安装位,可以根据需求加装温度传感器支架或者调速模块的安装位,不需要对壳体主体结构做修改就可以拓展功能,减少二次改模的成本。
