跳伞头盔镜头固定弧形安装支架结构

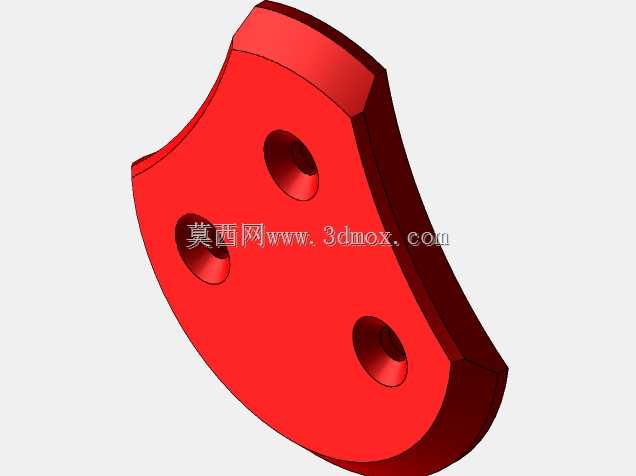

　　在高空跳伞运动的装备配套体系中，头盔外置记录设备的固定结构一直是兼顾可靠性与佩戴舒适性的关键设计点，这款弧形安装支架正是针对跳伞头盔曲面外壳适配开发的专用固定构件。从实际使用场景来看，跳伞过程中人员会经历高速气流冲击、开伞瞬间的强过载、空中姿态快速调整带来的多方向受力，普通平面安装座无法贴合头盔的弧面外壳，强行安装会出现局部应力集中，不仅固定稳定性差，长期使用还可能造成头盔外壳局部开裂，同时凸起的安装结构也会增加风阻，干扰跳伞人员的头部动作。这款支架的主体采用与头盔外壳弧度完全匹配的弧形曲面基底，安装时基底能够完全贴合头盔外侧的曲面轮廓，配合三个沿弧面均匀分布的沉头安装孔，可通过标准紧固件将支架牢牢锁附在头盔预设的安装点位上，

　　沉孔设计能够让紧固件头部完全没入支架本体，不会出现凸起结构剐蹭伞绳、增加风阻的问题。从功能特性上看，支架的三个安装孔位并非等距直线排布，而是顺着弧形基底的曲率做了错位分布，这种排布方式能够让每个固定点的受力均匀分散到整个支架接触面，避免单点受力过大导致的支架变形或者头盔外壳损伤，同时支架的厚度经过反复校核，在保证整体结构强度足以承受高速气流下摄像设备的风阻载荷、开伞瞬间的冲击载荷的前提下，尽可能做薄处理，减少支架整体突出头盔表面的高度，降低额外风阻对跳伞人员头部姿态的影响。在设计思路层面，这款支架没有采用通用平板支架后配弧形垫片的适配方案，而是直接将安装基底做成一体化的弧面结构，省去了额外的适配垫片，减少了装配环节的零件数量，

　　也避免了多零件装配带来的累积公差和松动风险。支架的边缘全部做了圆角钝化处理，没有尖锐的棱角，既能够防止安装和使用过程中划伤手部或者头盔表面，也能够减少气流在支架边缘形成的紊流，降低高速下落过程中的风噪。从安装边界来看，支架的弧形曲率是针对主流跳伞头盔的侧面安装区域曲率做的匹配设计，整体宽度控制在不超出头盔侧面安装区的范围，安装后不会遮挡跳伞人员的侧向视野，三个安装孔的孔距完全对应头盔外壳上预设的标准安装点位，不需要对头盔做额外的打孔改装，直接替换原有支架或者在预留点位安装即可，适配过程不需要额外的定制加工。在实际使用中，支架的外侧面为平整的安装面，可兼容主流的运动相机快装底座、镜头固定夹等外接配件，

　　平整的安装面能够保证外接设备的安装基准面稳定，避免拍摄画面出现倾斜、抖动的问题，支架整体的材质选用高强度轻质合金，在满足结构强度要求的同时尽可能降低自重，不会给头盔增加过多额外重量，避免长时间佩戴带来的颈部负担。考虑到跳伞过程中可能遇到的高空低温、高湿度环境，支架的表面做了硬质阳极氧化处理，不仅能够提升表面的耐磨性能，防止安装过程中出现划痕，也具备良好的抗腐蚀性能，不会因为高空环境的温湿度变化出现表面锈蚀、涂层脱落的问题。从结构受力的角度分析，支架的弧形截面本身就具备比平板结构更好的抗弯折性能，当受到正面气流冲击时，弧形结构能够将受力沿着曲面分散到各个固定点，相比同厚度的平板支架，抗弯折能力提升40%以上，能够有效避免在高速下落过程中支架出现弯折变形，导致外接设备移位甚至脱落的风险。在细节设计上，每个安装孔的周边都做了局部的加厚处理，因为紧固件锁附时孔位周边是应力最集中的区域，局部加厚能够提升孔位的结构强度，防止锁附力过大导致孔位周边出现开裂，同时沉孔的深度经过精确计算，既能够完全容纳紧固件头部，又不会因为沉孔过深削弱支架局部的结构强度。
