Gainta G959基础款仪器壳体结构设计

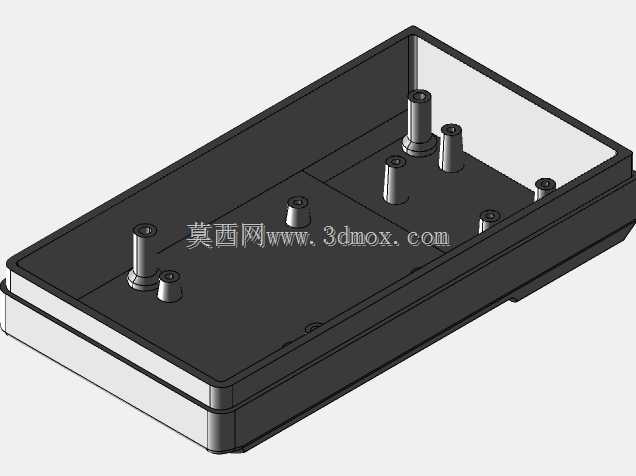

　　这款壳体结构的设计初衷，是为工业现场壁挂安装的小型信号调理模块、通讯接口转换单元提供标准化的防护承载结构，在户外通讯基站、厂区设备信号中转节点、工业控制柜内嵌扩展模块等场景中，这类壳体的应用占比极高，既要满足内部电路板的固定防护需求，也要兼顾现场安装的便捷性与长期使用的结构可靠性。从结构细节来看，壳体内腔预留的多组不同高度的安装柱，是设计阶段针对不同厚度PCB板、不同高度插接元器件做的适配方案，较高的安装柱用于支撑主控制电路板，避开板载的接线端子、信号接口等突出元件，较矮的安装柱则用于固定辅助功能小板或者接地弹片，所有安装柱的端面都预留了自攻螺丝孔位，不需要额外预埋铜螺母，装配时直接用对应规格的自攻螺丝即可完成板件固定，

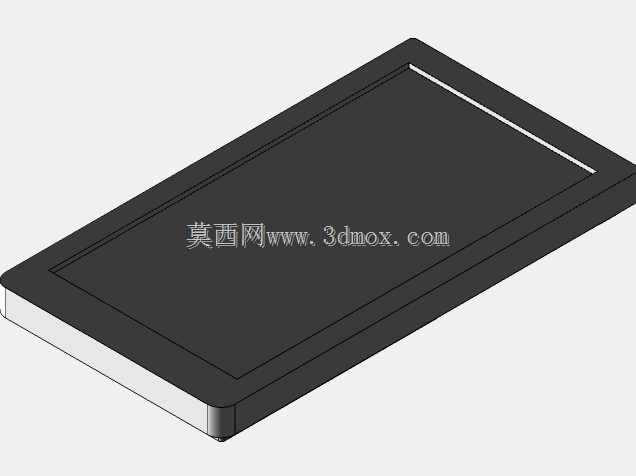

　　能有效降低物料成本与装配工序复杂度。壳体侧壁采用了阶梯式止口结构，上盖扣合后可以形成迷宫式密封路径，配合密封胶条使用时能够达到IP65级别的防护能力，可阻挡现场的粉尘、飞溅水滴侵入壳体内部，保护内部电路不受环境侵蚀。壳体底部的外侧预留了壁挂安装的固定孔位，孔位周边做了局部加厚处理，避免螺丝锁紧时壳体出现应力开裂，同时孔位的位置设计避开了内部安装柱的投影区域，不会出现安装螺丝与内部电路板干涉的问题。在建模过程中，所有安装柱的位置都严格按照常用通讯接口板的器件布局做了避让，比如靠近壳体侧壁的安装柱特意做了偏置处理，留出了DB接口、接线端子的安装空间，不需要使用者额外做结构修改即可直接适配常规尺寸的接口电路板。

　　壳体的边角处做了圆弧过渡处理，既可以降低注塑成型时的应力集中问题，提升壳体的抗冲击能力，也能避免安装维护时尖锐边角划伤操作人员。内腔的底部平面做了0.5度的脱模斜度，侧壁的脱模斜度控制在1度，既可以保证注塑生产时的顺利脱模，也不会因为斜度过大导致内部可用空间被过度压缩。壳体的壁厚设计为均匀的2.5mm，符合通用ABS工程塑料注塑的壁厚要求，所有筋位与安装柱的连接处都做了圆角过渡，避免注塑时出现缩痕、缺胶等缺陷，同时筋位的厚度控制在壁厚的0.6倍，防止表面出现缩水印影响外观质量。考虑到现场接线的需求，壳体的侧壁预留了敲落孔位，使用者可以根据实际接线方向选择敲开对应位置的孔位安装防水接头，不需要额外钻孔加工，降低现场施工的工作量。

　　安装柱的高度差经过精确计算，当两层电路板叠装时，板间距离可以满足板载接插件的插合高度要求，同时预留了足够的走线空间，方便内部线束的布置与固定。壳体的外表面做了细晒纹处理，既可以遮盖注塑生产时产生的轻微表面缺陷，也能提升使用时的耐磨性能，长期使用不会因为摩擦出现明显的划痕。在结构强度校核层面，壳体的侧壁与底部的连接位置做了加强筋布局，当壳体受到侧向冲击时，加强筋可以分散应力，避免壳体连接处出现开裂，同时安装柱的根部也做了三角筋加强，防止螺丝锁紧时安装柱出现断裂。这类壳体的设计不需要复杂的二次加工，开模后即可直接投入生产，适配绝大多数小型通讯转换模块、信号采集模块的安装需求，能够大幅缩短相关设备的结构开发周期，减少结构设计阶段的重复工作量。
