铝型材框架CoreXY结构桌面3D打印机设计

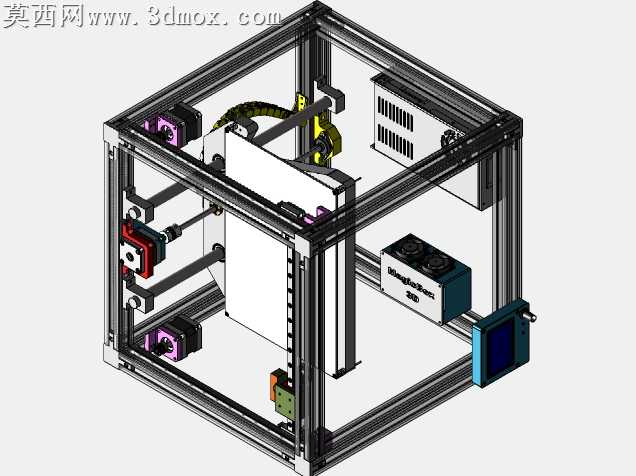

本作品为桌面级FDM 3D打印机的三维建模设计，整体采用标准工业铝型材搭建立方体框架结构，依托成熟的CoreXY运动方案完成核心传动布局设计，建模过程中对各部件的装配公差、安装位匹配度做了严谨的参数化校验，确保各组件无干涉、装配逻辑符合实际加工组装要求。建模阶段针对铝型材框架的连接点位做了精细化处理，所有角件连接、型材端面的安装孔位均按照标准铝型材配件尺寸绘制，保证框架整体的结构刚性与组装便捷性；CoreXY传动部分的同步带路径、惰轮安装位、电机固定座均做了贴合实际传动效率的结构设计，同步带的张紧调节结构预留了足够的调整行程，可有效避免长期运行后的传动松弛问题，保障XY轴运动的定位精度。运动导轨部分采用线性导轨搭配滑块的结构设计，建模时对导轨的安装基准面、滑块与运动平台的连接结构做了贴合实物的还原，确保Z轴升降平台、XY轴运动滑车的运行平顺性；打印头组件的安装位预留了标准挤出头、散热风扇、自动调平传感器的安装空间，可兼容主流的E3D系列挤出头配件，拓展性较强。电控部分的建模还原了Arduino Mega搭配RAMPS 1.4控制板的安装布局，电源模块、驱动散热模块、显示屏操作模块的安装位均做了合理排布，电控仓预留了足够的走线空间与散热通风结构，侧边嵌入式安装的操作显示屏符合桌面设备的人机交互操作逻辑，无需额外外接操作终端即可完成参数设置与打印操作。渲染阶段针对不同部件赋予了贴合实物的材质属性：铝型材框架赋予磨砂金属银材质，同步轮、电机等金属部件赋予哑光黑金属材质，打印平台、电控外壳等塑料部件赋予对应质感的工程塑料材质，走线拖链赋予黑色尼龙材质，整体渲染效果清晰还原设备的真实装配状态，可直观呈现设备的内部结构布局与各组件的位置关系。整体设计围绕桌面级3D打印机的家用、小型工作室使用场景做了结构优化，立方体框架的设计可有效缩小设备占地面积，封闭式的框架基础也为后续加装恒温 enclosure 预留了改装空间，CoreXY的运动结构相比传统十字轴结构拥有更快的运动速度与更高的传动效率，可有效提升打印作业的运行速度与成型精度，各标准件的选用均优先采用市售通用配件，降低了设备的实际制作成本与配件更换难度。
