滚轮摆杆式行程限位触发装置

　　在自动化产线、机床进给机构、输送线、升降设备以及各类需要硬限位保护的机械装备中，位置信号的可靠采集直接关系到设备运行边界的安全性。这类滚轮摆杆式限位触发装置，通常安装在运动部件的行程终点或工位切换位置，当移动机构触碰摆杆端部滚轮时，内部触点完成状态切换，向控制系统输出到位、越限或回零信号，从而切断驱动回路、触发减速动作或启动下一工步。

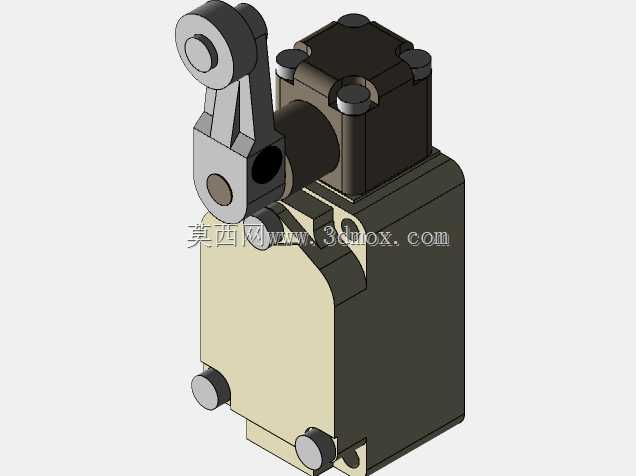

　　从结构上看，装置主体采用方正的盒体造型，壳体承担内部微动元件的防护与安装基准作用，顶部通过螺栓压盖形成密封腔体，能够在多尘、切削液飞溅或常规工业环境下保持触点工作稳定。侧面伸出的转轴连接摆杆组件，摆杆末端装有可自由转动的滚轮，运动件经过时以滚动接触代替刚性滑动摩擦，既减小了撞击阻力，也避免长期使用后接触面出现明显磨损。摆杆与转轴之间的铰接关系保证触发角度具有一定容差，当被测机构从不同方向压入时，滚轮能够顺势偏转，将直线位移转化为转轴的角位移。

　　设计这类机构时，首先要明确触发点在整机布局中的空间位置。盒体底部的安装孔用于将开关固定在机架、支架或焊接座上，安装面需要具备足够刚性，避免撞击时整体松动导致信号漂移。摆杆长度、滚轮直径与压下行程之间存在直接关系：摆杆越长，相同角位移对应的线位移越大，但末端受力矩放大效应也更明显；滚轮半径则影响接触过渡的平顺性，半径过小容易在高速通过时产生冲击，过大则会占用更多侧向空间。建模过程中需要把壳体、上盖、紧固螺钉、转轴、摆臂、滚轮和铰接销轴分别建立独立零件，再按照实际装配关系完成配合，尤其要保留摆杆绕轴旋转的自由度，以便在三维环境中模拟被压下后的运动轨迹。

　　外形尺寸方面，主体盒体近似立方体，高度方向集中容纳触点模块与复位结构，侧向突出的摆杆在自由状态下向上展开，形成明显的触发轮廓。安装边界不仅要考虑盒体本身的占位，还要预留摆杆摆动空间和滚轮被压下后的退让区域；若设备运动速度较高，还应在触发点前设置减速挡块，使开关承担信号确认而非机械止挡功能。接线侧通常位于壳体背部或下部，布线时需避开运动部件扫过的区域，并保证线缆弯曲半径满足长期弯折要求。

　　从功能特性上看，滚轮摆杆结构适合检测直线移动的工作台、小车、夹具门盖和提升托架。与直压式触头相比，它对安装距离偏差不敏感，挡块可以在较长区间内逐步推动滚轮；与纯摆杆形式相比，滚轮接触摩擦更小，适合频繁往复动作。内部触点一般包含常开与常闭回路，安全限位回路常采用常闭接法，当线缆断裂或开关失效时控制系统能够识别异常并停止设备。复位依赖内部弹性元件，外力撤除后摆杆回到初始角度，因此挡块设计应保证越过触发位置后能够完全释放滚轮，避免长期压合造成弹簧疲劳。

　　在三维建模与选型校核时，工程师需要重点检查三类干涉：一是摆杆自由状态下与周边护罩、管线的静态间隙；二是摆杆被压至最大角度时，滚轮、摆臂与壳体或安装座之间不能发生碰撞；三是运动挡块经过时，其接触面应压在滚轮有效圆弧范围内，而不是撞击摆杆侧面。安装孔距、轴高、滚轮中心高和触发行程应在装配图中标注清楚，便于电气与机械设计协同。对于焊接机架或型材框架，可通过折弯支架调整开关高度，使滚轮中心线与挡块运动轨迹保持合理交汇角度。

　　该装置的价值在于把机械运动边界转化为稳定的电信号，兼具机械接触的直观性与控制系统可识别的开关量输出。完整的三维结构能够帮助设计人员在设备布局阶段验证触发位置、安装方式和运动空间，也能为维护人员理解摆杆动作、触点切换和复位过程提供清晰参考。
