英飞凌TO220封装功率半导体器件三维结构

　　在工业控制板卡、开关电源、电机驱动回路的PCB布局阶段，TO220封装的功率器件是结构设计与电气设计协同校验的核心元件之一，这类封装的器件涵盖MOS管、快恢复二极管、三端稳压器等品类，承担着功率回路通断、电压转换、续流保护等关键功能，其安装方式、外形尺寸、引脚排布直接决定了板卡的空间利用率、散热效率与生产装配的可制造性。

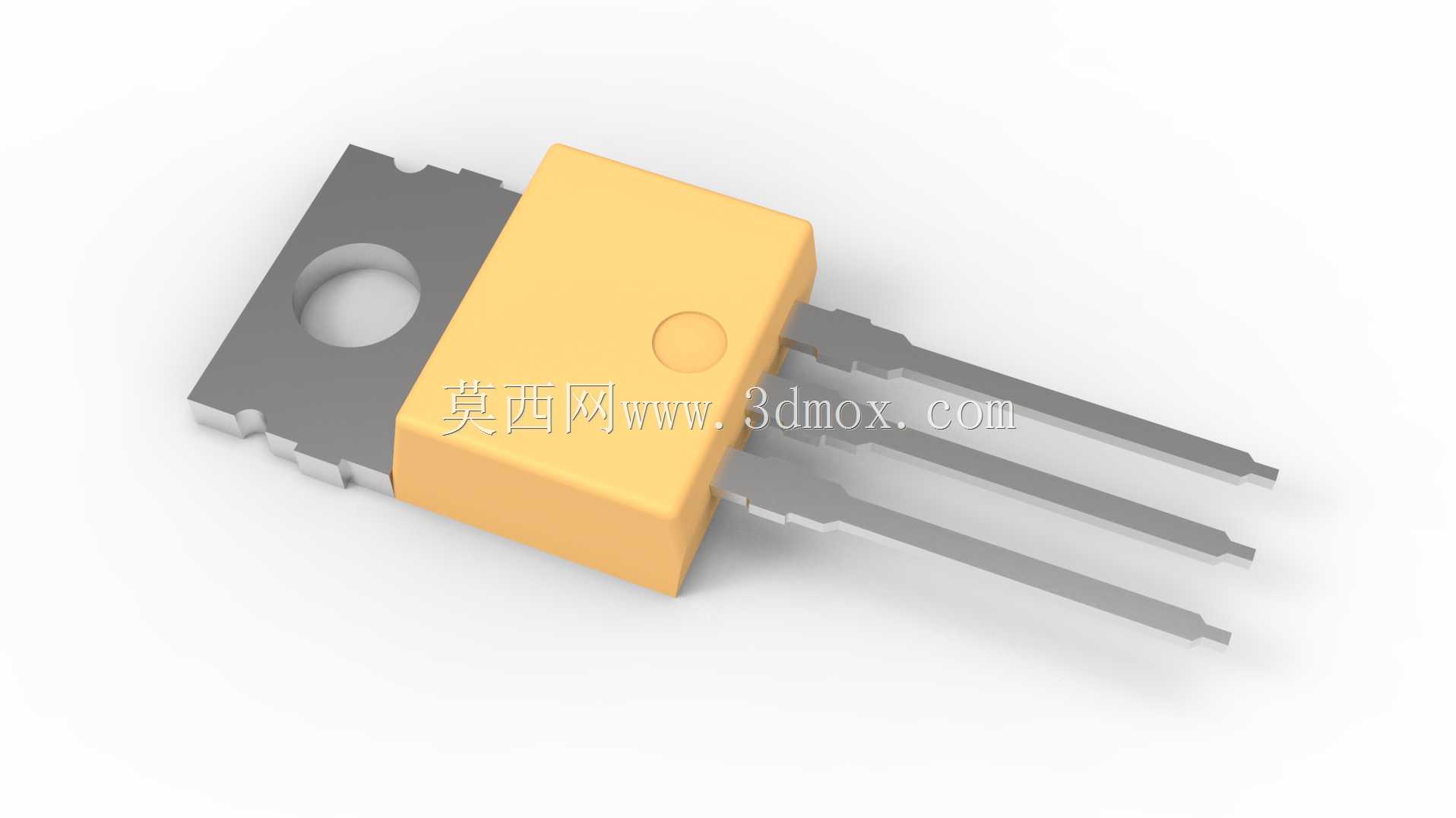

　　从结构设计维度看，这款封装的主体分为塑封主体、金属散热背板、直插引脚三个核心部分，其中黄色塑封主体内部包裹半导体晶圆与键合引线，起到绝缘、固定、保护内部晶圆的作用，塑封表面的圆形凹点是封装注塑过程中的进胶口残留特征，建模时保留该特征可还原真实器件的外观细节，避免模型过度理想化导致的装配干涉误判。金属散热背板采用镀锌钢板冲压成型，背板上的圆形安装孔用于配合螺丝将器件固定在铝制散热片上，安装孔的位置精度、背板与塑封主体的共面度是建模时需要重点控制的尺寸，若该尺寸偏差超过0.2mm，实际装配时就会出现螺丝孔位错位、散热片与背板贴合不紧密导致热阻升高的问题。

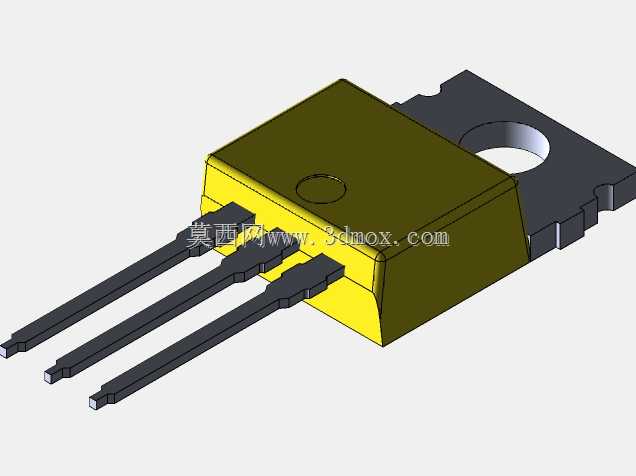

　　三根平行排布的直插引脚采用铜合金基材表面镀锡处理，引脚的宽度、厚度、相邻引脚的中心距严格遵循TO220封装的行业通用规范，引脚伸出塑封主体的长度预留了波峰焊的吃锡深度与PCB板厚的适配空间，建模时引脚的末端做了微小的倒角处理，还原实际器件引脚的切脚工艺特征，避免尖锐棱边导致的PCB过孔装配卡滞问题。在布局应用场景中，这类直插TO220器件通常布置在PCB板的边缘区域，靠近板卡的散热风道位置，散热背板一侧朝向风道来流方向，引脚穿过PCB过孔后采用波峰焊工艺焊接，部分大电流应用场景下还会在散热背板与铝散热片之间填充导热硅脂或者绝缘导热垫片，建模时预留出0.2-0.5mm的垫片安装间隙，可帮助结构工程师提前校验散热片装配后与周边电容、电阻、接插件等元件的安全距离，避免出现绝缘距离不足导致的高压打火风险。

　　设计建模过程中，需要重点关注几个安装边界尺寸：首先是塑封主体的总高度，该尺寸决定了器件上方的结构件预留空间，若板卡上方有机壳盖板或者压线结构，必须保证与塑封顶部至少1mm的安全间隙，避免装配压损器件；其次是引脚的成型角度，部分空间受限的应用场景会将引脚打弯后贴板焊接，建模时可基于原始直插模型快速衍生出弯脚版本的模型，适配不同的板卡布局需求；最后是散热背板的突出宽度，该尺寸决定了散热片的最小宽度规格，若选用的散热片宽度小于背板宽度，会导致散热接触面积不足，器件工作时结温过高触发过温保护。

　　从实际工程选型的角度看，TO220封装之所以成为中功率半导体器件的主流封装形式，核心在于其兼顾了散热性能、装配便利性与成本优势，相比表贴封装的功率器件，TO220的金属背板可直接连接外置散热片，能承载更大的耗散功率，相比更大体积的TO3P封装，其占用PCB面积更小，适合中小功率的工业电源、家电控制板、小型变频器等产品应用。建模时还原真实的材质特征，比如金属背板的金属哑光质感、塑封主体的工程塑料磨砂质感、引脚的镀锡亮面质感，可在三维装配评审时更直观地呈现器件的真实外观，帮助跨部门团队快速识别元件类型，减少评审过程中的沟通成本。

　　在进行整机结构的热仿真分析时，精准的TO220器件模型可作为热源输入载体，将器件的耗散功率参数赋予模型后，结合散热片的热阻参数、风道的风速参数，可模拟出器件在额定工况下的结温数值，提前验证散热方案的可行性，避免样机制作完成后出现过热问题导致的设计返工。同时，精准的引脚模型可用于PCB的DFM可制造性校验，检查引脚与过孔的间隙是否符合波峰焊的工艺要求，是否存在引脚间距过小导致的连锡风险，从设计端提前规避生产制造环节的潜在问题。
