40*40规格半导体制冷珀尔帖元件结构

　　在通讯基站温控模块、小型便携冷藏设备、精密电子器件恒温平台的结构设计选型中，半导体制冷类的珀尔帖元件是无需制冷剂、无运动部件的核心温控执行件，这款4040毫米规格的元件，是目前中小功率温控场景里适配性极强的标准尺寸型号。从实际工程应用的场景来看，这类元件常被夹装在散热冷端与导热基板之间，通过直流电输入实现热量的定向转移，既可以在通讯设备的光模块温控场景下，将工作中的光器件温度稳定在额定区间，避免高温引发的信号漂移；也能在小型桌面恒温台、车载冷藏盒这类民用消费类温控产品中，作为核心制冷单元完成小空间的温度调控，相比传统压缩机制冷结构，它的体积优势、无振动特性、安装便捷性都更适配紧凑空间的集成设计。

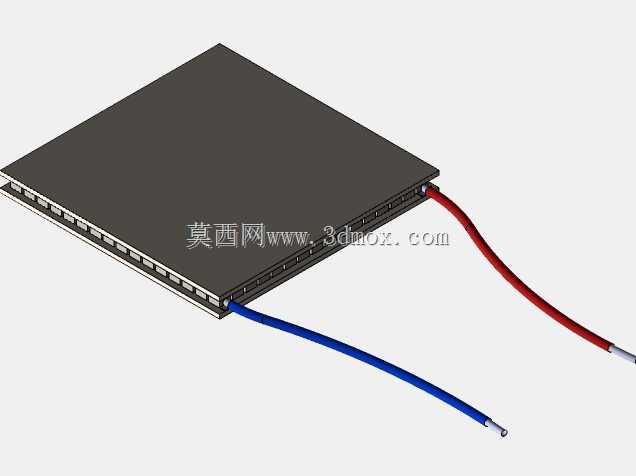

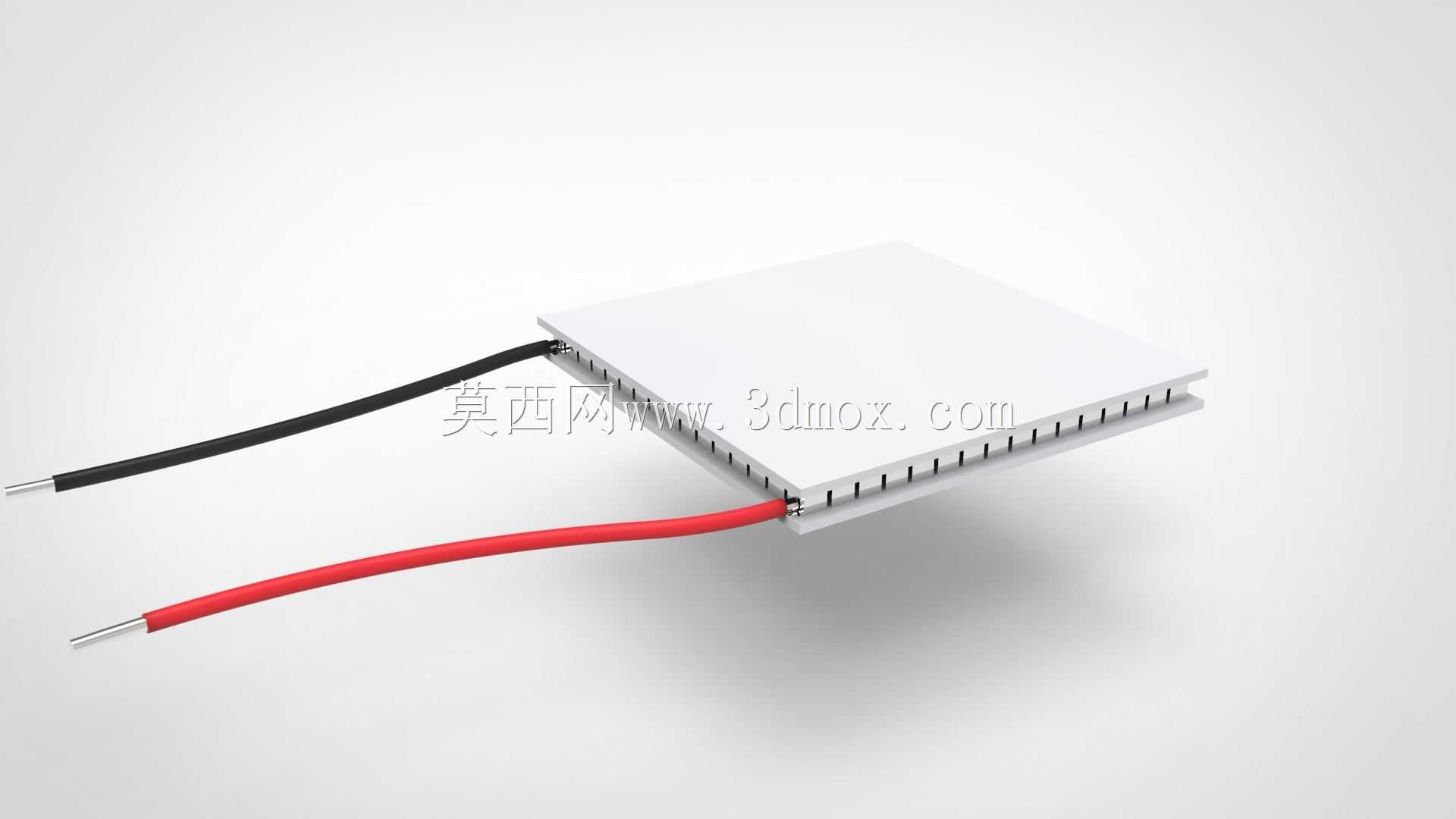

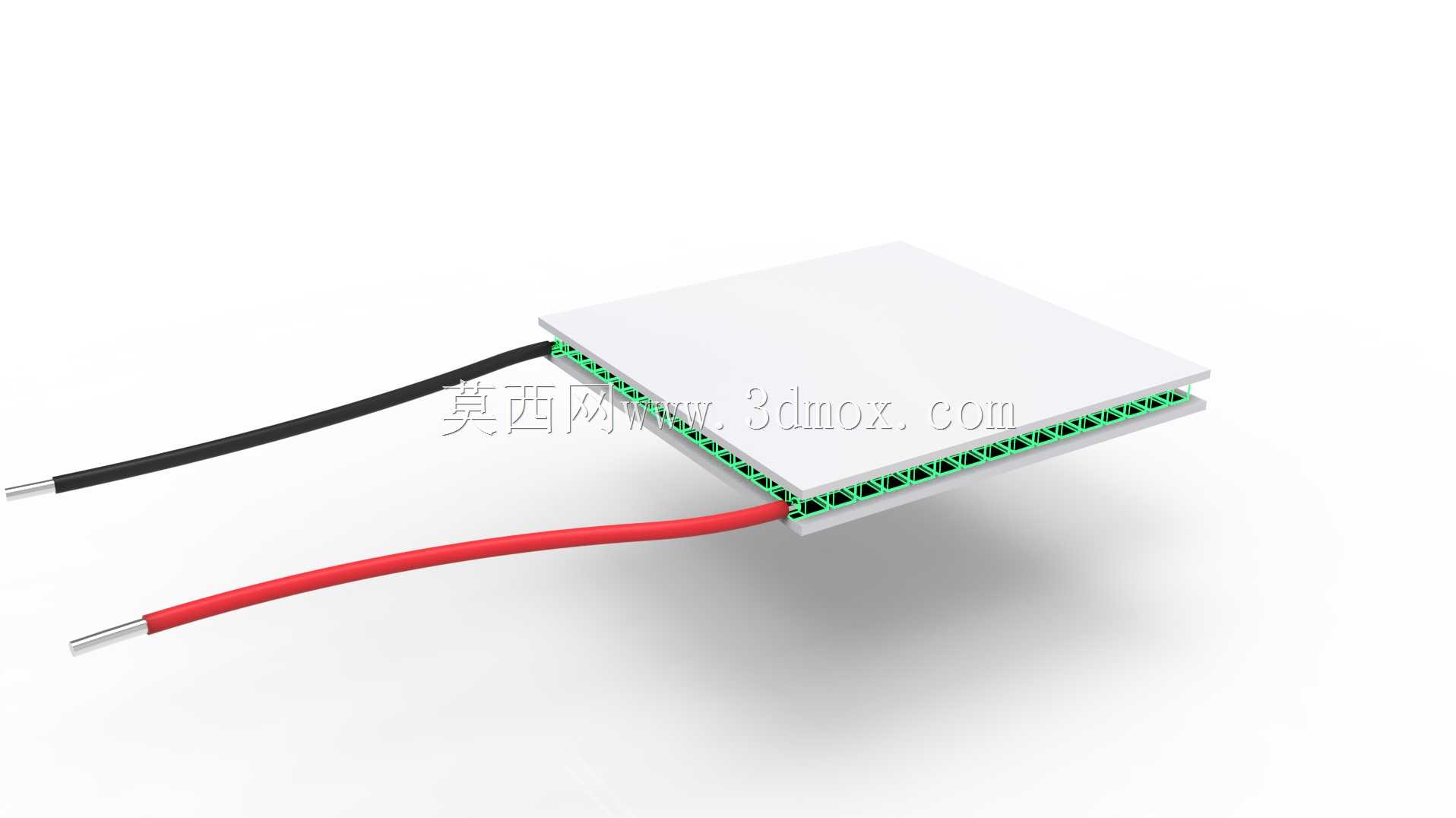

　　从产品本身的功能特性来看，这款珀尔帖元件采用典型的三明治叠层结构，上下两层为高导热氧化铝陶瓷基板，作为冷热端的导热接触面同时承担绝缘作用，中间排布的是阵列化的半导体热电晶粒，通过导流片完成串并联电气连接，晶粒间隙填充有柔性导热绝缘材料，既可以缓冲冷热交替产生的热应力，也能避免晶粒间出现短路风险，两侧引出的红黑供电导线对应正负极接线，接线端做了镀锡处理，方便现场焊接或者接插件压接，导线的出线位置做了应力释放结构，避免安装拉扯过程中出现引线与基板焊点脱落的问题。

　　在设计思路的落地层面，这款元件的尺寸设定充分考虑了通用安装场景的兼容性，4040毫米的方形轮廓，刚好匹配市面上绝大多数标准40系列散热风扇、水冷头的安装孔位间距，结构设计人员在做整机集成时，不需要额外定制转接安装板，直接采用标准压条或者导热胶粘接即可完成固定。冷热端的陶瓷基板表面做了高精度平面研磨处理，平面度控制在合理公差范围内，安装时只需要均匀涂抹薄层导热硅脂，就能保证接触面的热传导效率，避免因接触面不平整产生空气间隙带来的热阻损耗。元件的厚度方向尺寸控制在常规薄型规格，不会在紧凑的设备内部占用过多堆叠空间，对于内部空间寸土寸金的手持通讯检测设备、便携医疗温控模块来说，这个厚度尺寸可以大幅降低整体结构的堆叠设计难度。

　　从安装边界的注意事项来看，设计选型时需要注意，这类珀尔帖元件本身不能独立完成散热，必须在热端搭配匹配散热能力的导热结构，否则通电后短时间内就会因为热量累积超过耐温阈值造成元件永久性损坏。安装过程中要保证冷热端的受力均匀，不能出现单侧过度压紧的情况，避免陶瓷基板因为局部应力过大出现碎裂，固定压装的压力要控制在元件手册要求的区间内，压力过小会导致接触热阻过大影响制冷效率，压力过大则会损伤内部的半导体晶粒与焊接导流层。接线时要注意正负极对应的电流方向，电流方向反向时，元件的冷热端会发生互换，设计时可以在接线位置预留极性标识，避免组装过程中接反导致温控逻辑失效。另外在结构设计时，要在元件周边预留一定的走线空间，避免引出导线被周边结构件过度弯折，导线的弯曲半径不能小于线材直径的多倍要求，防止线材内部铜芯断裂引发的接触不良问题。

　　在不同行业的适配场景里，这款尺寸的珀尔帖元件除了通讯类设备的温控需求，还可以用在3D打印机的喷头恒温控制、小型实验仪器的样品台温控、除湿设备的冷凝端结构中，设计人员在做三维建模时，可以直接将该元件的模型导入装配体，提前预留好安装间隙、散热结构的匹配位置、走线的空间排布，避免后期打样时出现安装干涉、热阻不匹配的问题。建模过程中要注意还原陶瓷基板的厚度、晶粒层的排布高度、引线的出线方向与线径尺寸，这些细节都会直接影响后续结构装配的校验准确性，尤其是引线的出线位置，如果建模时位置偏差，实际组装时就可能出现引线被散热结构压住、焊接操作空间不足的问题。
