直插铝电解电容100uF350V三维结构

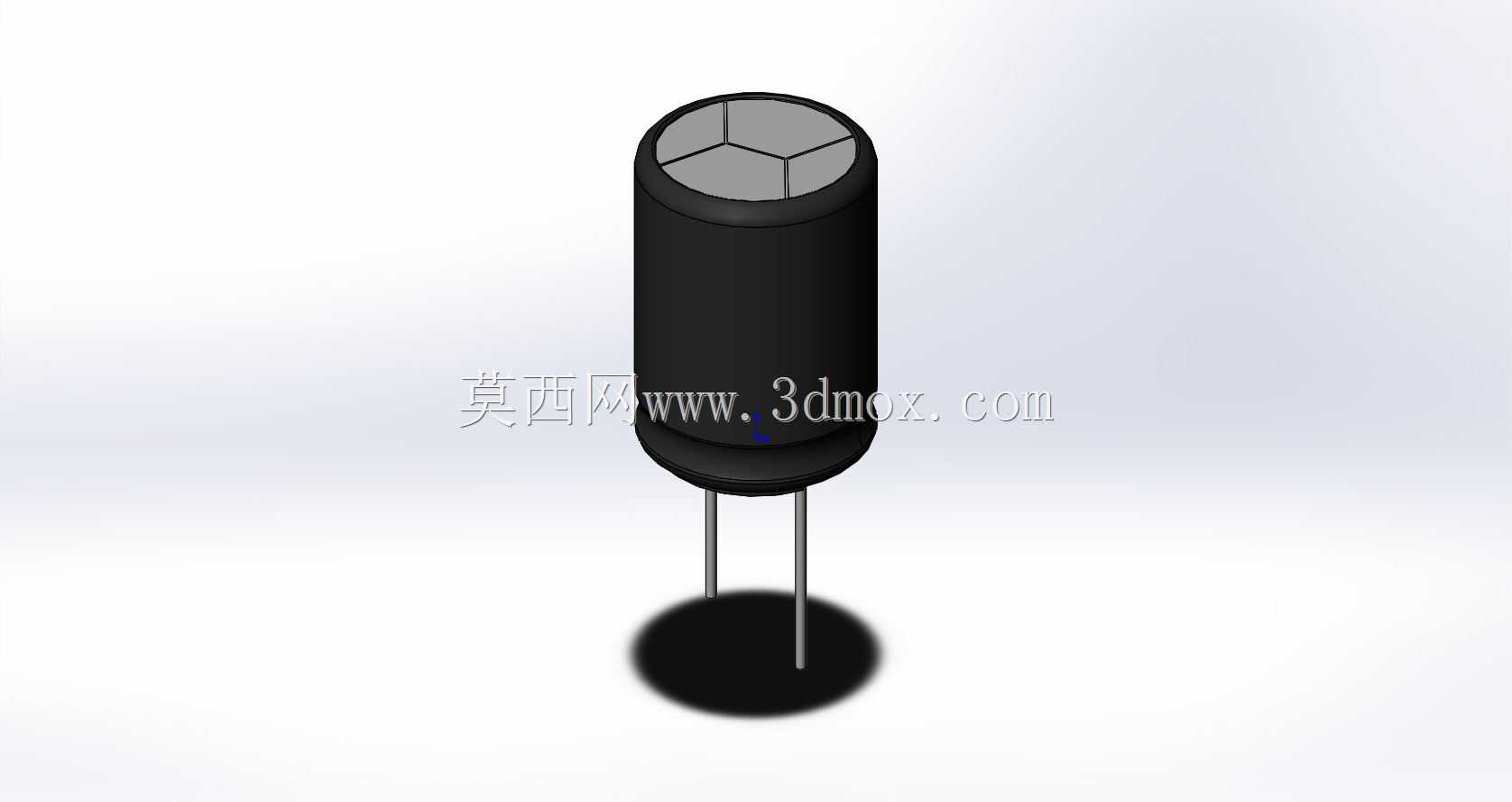

　　在开关电源、工业控制板、驱动电源以及各类高压直流滤波回路中，直插式铝电解电容是板级结构设计里经常需要提前校核空间的元件。该模型围绕一颗额定容量100μF、耐压350V、外形规格约18×25mm的径向引线铝电解电容展开，重点还原圆柱包封本体、顶部防爆刻痕、底部封口结构以及两根直插引脚之间的空间关系，适合在PCB布局、机箱干涉检查和整机装配验证阶段使用。

　　从实际用途看，这类电容通常承担母线电压平滑、整流后纹波吸收、短时能量缓冲等任务。高压回路中的电解电容不能只按电气参数选型，结构工程师还必须关注本体直径、高度、引脚跨距、顶端安全距离以及周围热环境。模型将电容主体简化为黑色圆柱封装，顶面保留三瓣式防爆槽特征。该特征在工程上并非装饰：当电容内部因异常温升、过压或老化产生气体时，顶部薄弱刻痕会优先开裂，释放压力，避免壳体爆裂。三维建模时把这一区域做出，不仅提升外观识别度，也能在评审中提醒装配人员保留上方泄压空间。

　　外形边界方面，圆柱本体直径约18mm，主体高度约25mm，属于板上竖向占用较明显的插件元件。设计电源板时，若电容靠近外壳、变压器、散热片或线束，需要按圆柱外圆建立包络，而不能只在二维PCB图中看焊盘位置。模型底部伸出两根平行引脚，引脚沿本体轴线方向向下延伸，插入波峰焊或手工焊板面。引脚中心距应与PCB孔位匹配，孔径既要保证引脚顺利穿过，也要考虑焊接填充和公差累积；在密集板上，还需检查引脚与邻近贴片器件、焊盘、铜皮之间的电气间隙。

　　建模思路上，电容本体采用回转体为主，圆柱侧面、顶部圆角和底部卷边封口保持连续，便于在STEP环境中进行重量估算、包围盒测量和碰撞检测。顶部防爆槽通过浅凹槽表达，槽线交汇于顶面中心，形成典型的压力释放结构。两根引脚使用细长圆柱实体，位置相对本体中心对称，长度保留出板后的插装余量，使模型既能表现成品外观，也能反映装配时的实际伸出状态。底部阴影和端面过渡不作为机械配合面，但在渲染场景中有助于识别元件站立方向。

　　在设备布局中，该类电容常位于交流输入整流桥之后、高压滤波区域，附近可能有保险丝、整流桥、变压器、功率电阻和MOS管散热片。由于本体较高，受振动影响时引脚会承受一定弯矩，车载或移动式设备中往往需要点胶、固定座或绑带支撑。三维模型可用于检查电容与盖板之间的安全高度，尤其是顶部防爆阀上方不应被导线、标签、金属支架紧贴遮挡。若设备采用灌胶或灌封工艺，还需结合电容表面包封材料和散热条件评估，不能让模型空间校核脱离工艺现实。

　　热设计同样影响安装边界。铝电解电容寿命对温度敏感，布局时应远离高热电阻、变压器磁芯和散热片出风口，必要时在结构件上预留通风通道。模型虽然以几何表达为主，但其圆柱高度和直径能够帮助工程师在早期阶段判断元件是否会阻断风道。卧式安装时，还需在本体下方增加支撑，并让防爆阀方向避开相邻元件；立式布置则要控制板上高度，防止外壳装配后压到顶面。

　　对于三维结构设计人员，该电容模型的价值在于把电气元件转化为可测量的机械实体：外圆决定相邻器件间距，高度决定壳体净空，引脚决定PCB孔位，顶部槽位决定泄压方向，底部位置决定焊接面高度。在整机数字样机中，将其放入电源板装配后，可以同步完成干涉检查、维修空间确认、线束走向评估和包装运输振动风险分析。模型几何特征简洁但关键边界完整，能够满足通讯电源、工业控制设备和电子产品结构设计中的常用校核需求。
