直插式铝电解超级电容元件结构

　　在消费电子、手持终端、工控板卡和通讯模组的堆叠设计里，这类径向双引脚圆柱储能元件经常出现在掉电保持、短时峰值补能和电源滤波回路中。它不是单纯按外观摆放的装饰件，而是需要在PCB布局阶段就把本体高度、引脚跨距、焊接热影响区和周边禁布范围一起校核的实体器件。建模时先从安装边界反推外形：圆柱主体直径控制在8mm，总高约13mm，两根引线中心距3.5mm，引线直径0.6mm，这些尺寸直接决定封装焊盘、丝印外框以及板上相邻高器件之间的安全间隙。

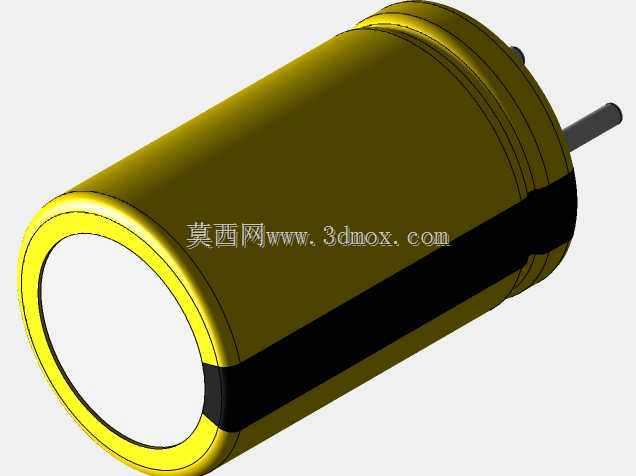

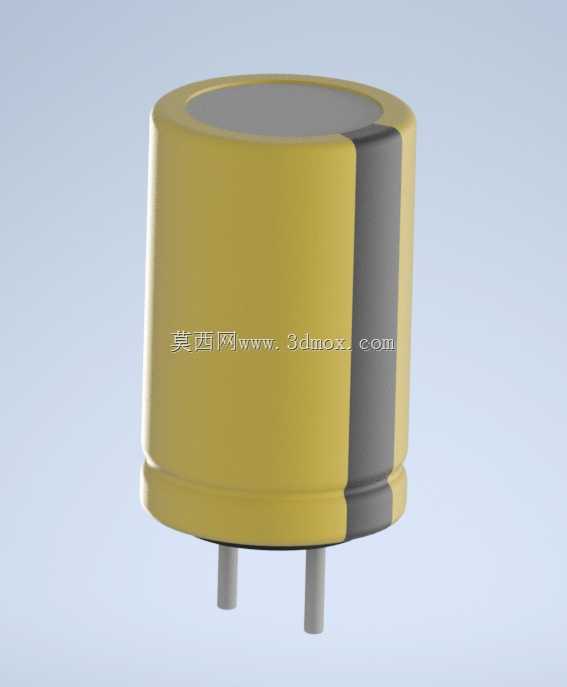

　　元件本体采用典型卷绕芯子外包封结构，顶部为平整封盖，侧壁保留极性识别区域。黄色护套与深色标识面在模型中通过分段曲面表达，既还原实物视觉特征，也方便在装配评审中快速判断安装方向。底部卷边和引脚伸出位置没有做成简单直角过渡，而是按冲压封套的成型逻辑建立圆角与台阶，使电容在贴板后与PCB表面之间形成可辨识的间隙。这个间隙对波峰焊、选择性波峰焊或手工补焊都有实际意义，能够避免本体底面紧贴板面造成清洗、散热和助焊剂残留问题。

　　从电路功能看，铝电解超级电容兼顾较大容量与较低等效串联阻抗，常用于短时备电、RTC保持、电机启动瞬间电流补充以及负载突变时的电压缓冲。与普通贴片陶瓷电容相比，它的体积更大、高度更高，机械抗振能力也更依赖引脚弯折和焊点支撑；因此在结构设计中不能只关注电气符号，还要把整机跌落、振动、热膨胀方向上的受力传递考虑进去。双引脚呈直线排布，适合常规通孔插装工艺，焊盘孔径需要围绕0.6mm引线预留合理插装公差，过孔过小会导致插件困难，过孔过大则容易在焊接时出现偏移或焊点填充不足。

　　建模过程中，圆柱侧壁、封套合模线、底部收口和极性条带均按实物比例建立，引脚从本体底部伸出后保持平行，末端位置可直接与PCB封装进行干涉检查。对于需要做整机数字样机的团队，这种细节不是多余工作：当板卡上方存在壳体筋位、连接器、屏蔽罩或线束时，13mm的本体高度会直接影响内部堆叠；若忽略顶部封盖和侧壁圆角，评审中可能误判间隙，到样机阶段才发现壳体压件或维修拆卸空间不足。

　　在通讯工具类便携设备中，该类电容常靠近电源管理芯片、无线模块或接口保护电路布置。设计时应让极性标识面朝向便于目检的一侧，并在丝印上明确负极方向，减少产线插反风险。若设备工作环境存在明显振动，还可在本体与板之间点胶固定，或在周边预留固定胶位；三维模型中保留圆柱下沿与PCB的距离，正是为了让工艺人员判断胶量和涂覆路径。密集板卡布局时，还要注意它与电感器、电阻器、连接器等直插器件的外形差异，不能仅以二维封装中心点代替真实占位。

　　该模型的几何关系简洁但工程约束完整，适合用于PCB机械库建立、设备内部空间校核、装配工艺演示以及电子元器件外观展示。通过直径、高度、引脚间距和引线直径的一致表达，结构工程师可以在设计早期完成干涉检查，工艺工程师可以据此评估插装与焊接路径，设备选型人员也能直观理解该电容在整机中的安装形态。
